| 產品參數 | |
|---|---|
| 產品價格 | 電議 |
| 發貨期限 | 電議 |
| 供貨總量 | 電議 |
| 運費說明 | 電議 |
| 產地 | 浙江樂清 |
| 品牌 | 寶熔電氣 |

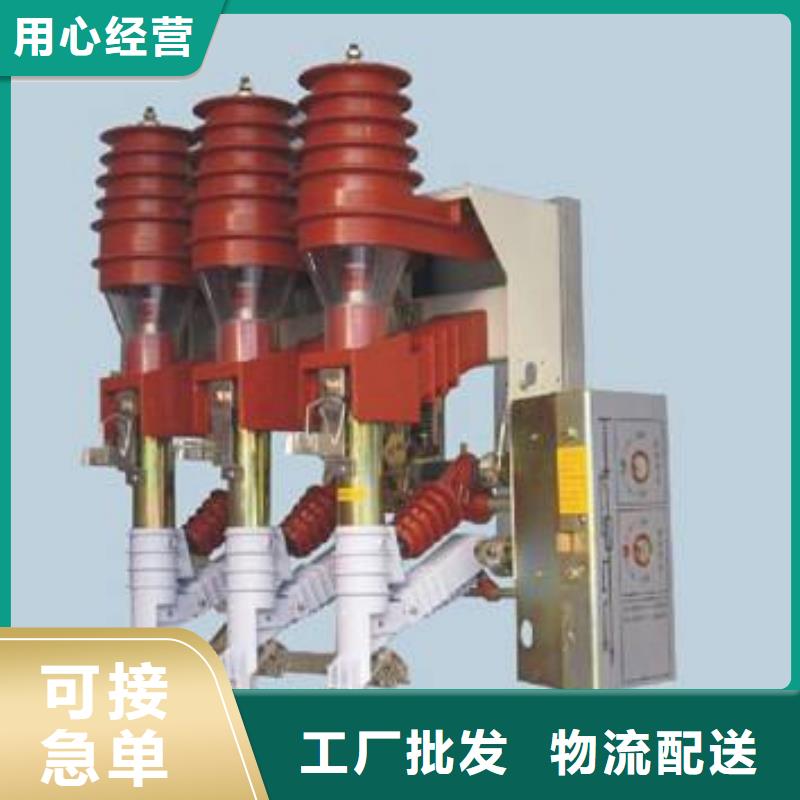

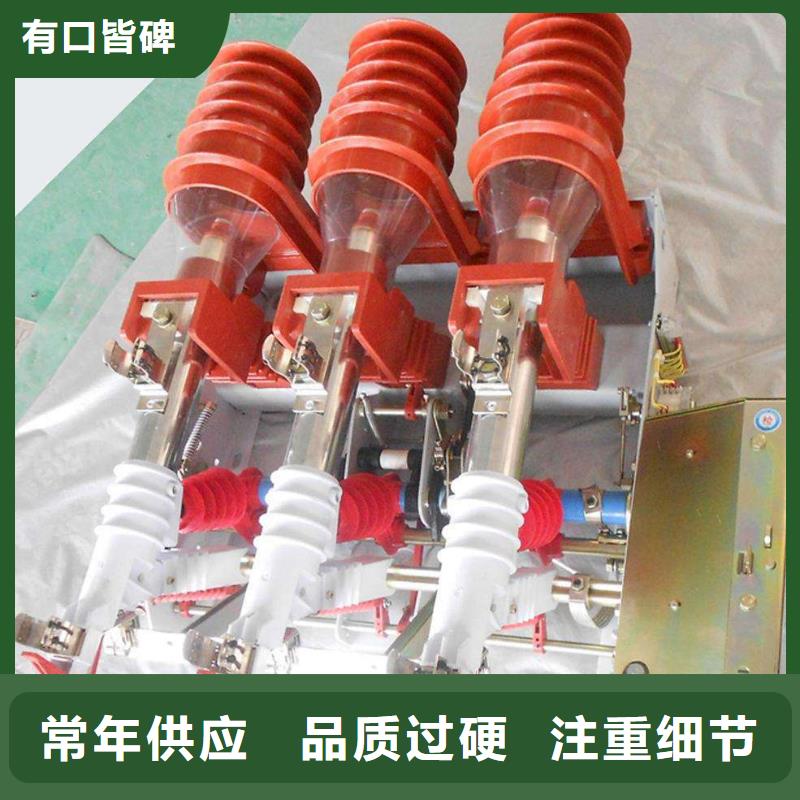

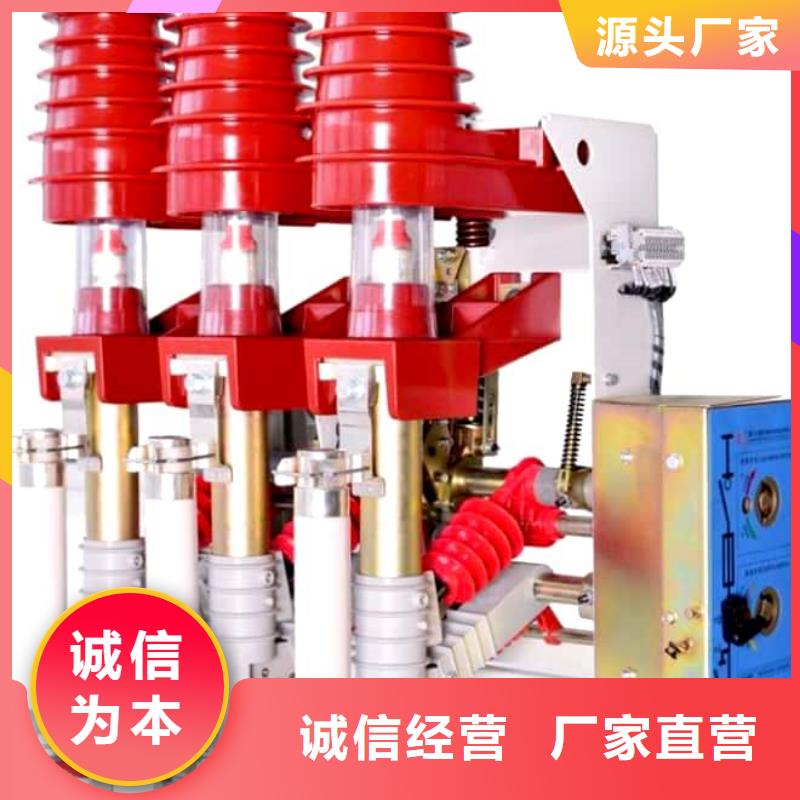

| 型號 | FN12-12RD/125-31.5 |
| 類型 | 高壓負荷開關 |
| 額定電流 | 630/1250（A |
| 極數 | 3 |
高壓負荷開關基本原理
高壓負荷開關完全采用了真空開關管的滅弧優點以及相應的操作機構，由于高壓負荷開關不具備開斷短路電流的能力，故它在結構上較簡單、適用于電流小、動作頻繁的場合，常見高壓負荷開關有戶內型及戶外柱上型兩種。
高壓負荷開關的種類很多，結構可分為油高壓負荷開關，真空高壓負荷開關，六氟化硫高壓負荷開關，產氣式高壓負荷開關和壓氣型高壓負荷開關等；按操作方式分為手動操作高壓負荷開關和電動高壓負荷開關兩類，這些產品集中使用于配電網中，如環網柜中，目前較為流行的是真空高壓負荷開關，高壓負荷開關配用熔斷器等設備隨著我國城網改造工作的推進越來越受到重視，下面介紹兩典型的高壓負荷開關的結構特點與基本原理。
高壓負荷開關工作原理
高壓負荷開關的工作原理與斷路器相似。一般裝有簡單的滅弧裝置，但其結構比較簡單。

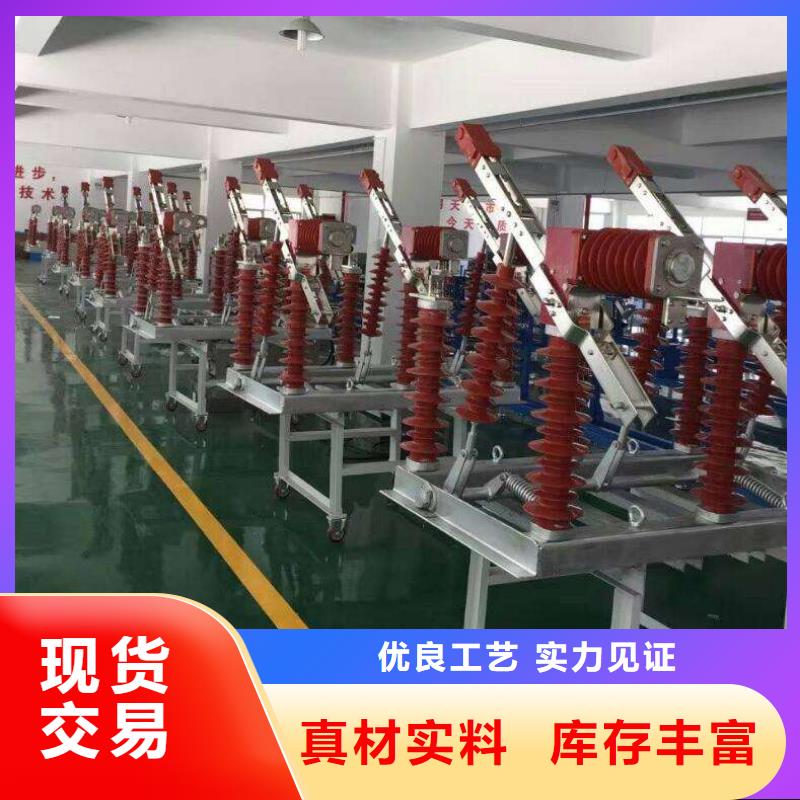

寶熔電氣有限公司(臺州分公司)主要業務范圍 戶外單極隔離開關。公司自成立以來，經過多年的發展，建立并完善了組織管理體系，職業管理體系認證。我們擁有經驗 豐富的設計、施工團隊，并引進了技術。只做合格產品，真誠服務客戶是公司經營的宗旨，我們將以優良的產品質量、嚴格科學的管理、完善的服務與各地客戶真誠合作，共為我國康體事業的 發展做出貢獻。

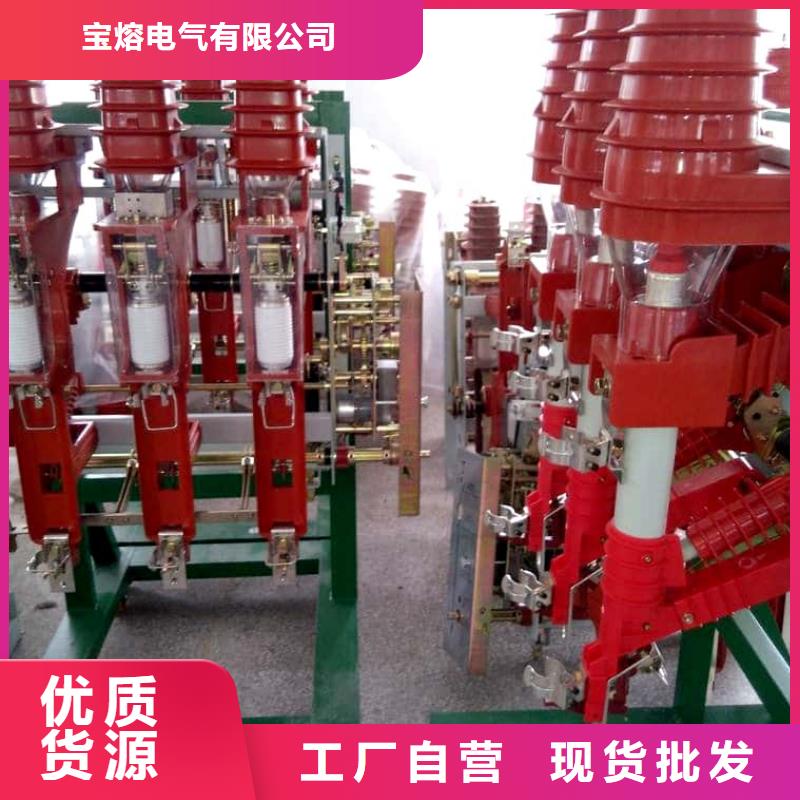

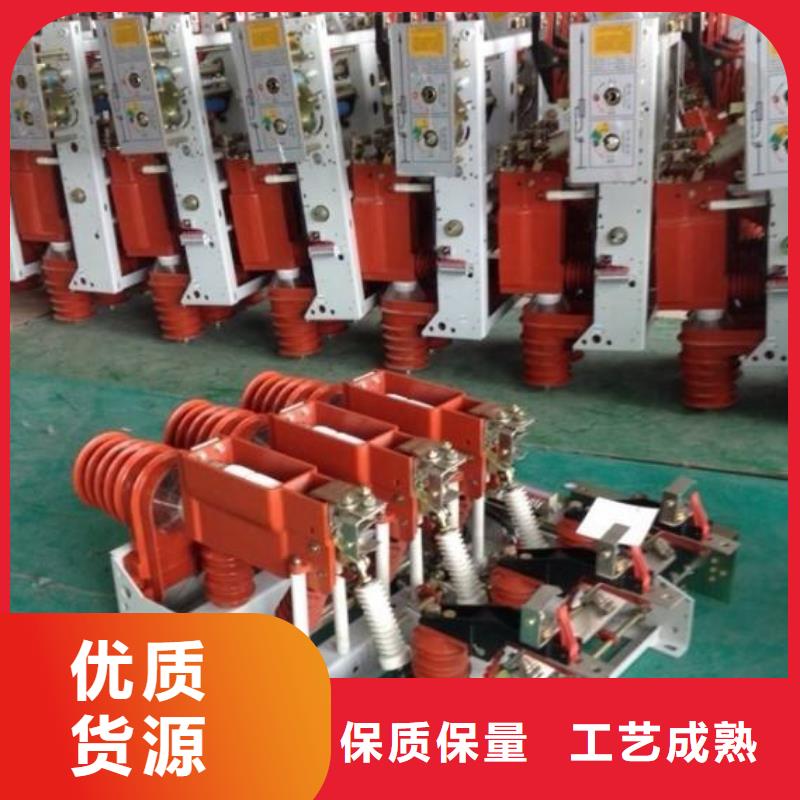

高壓負荷開關大庫存無缺貨危機
工作原理

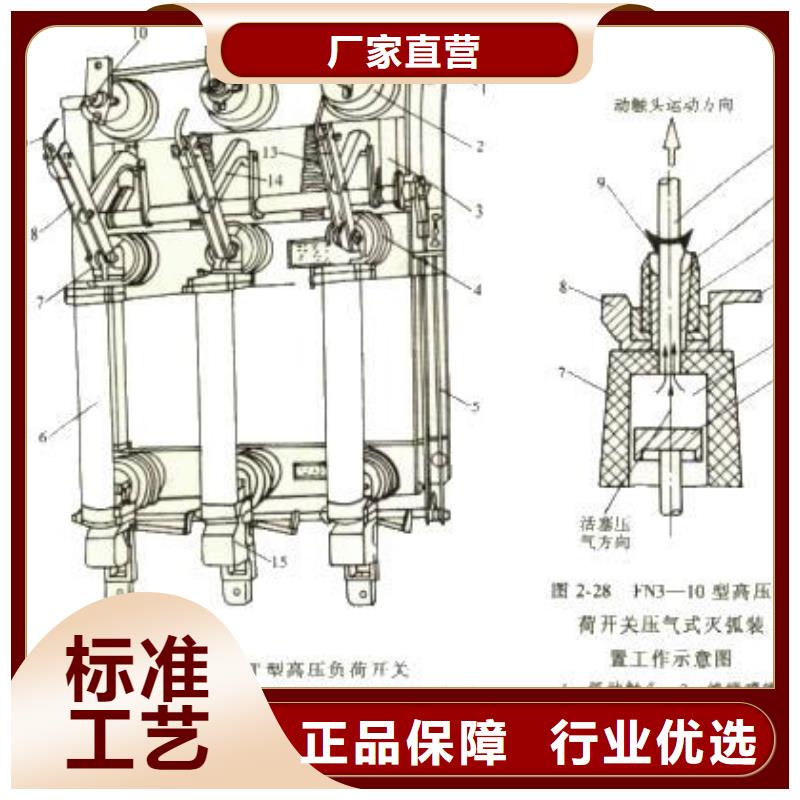

高壓負荷開關的工作原理與斷路器相似。一般裝有簡單的滅弧裝置，但其結構比較簡單。圖為一種壓氣式高壓負荷開關，其工作過程
是:分閘時，在分閘彈簧的作用下，主軸順時針旋轉，一方面通過曲柄滑塊機構使活塞向上移動，將氣體壓縮;另一方面通過兩套四連桿機構組成的傳動系統，使主閘刀先打開，然后推動滅弧閘刀使弧觸頭打開，氣缸中的壓縮空氣通過噴口吹滅電弧。合閘時，通過主軸及傳動系統，使主閘刀和滅弧閘刀同時順時針旋轉，弧觸頭先閉合;主軸繼續轉動，使主觸頭隨后閉合。在合閘過程中，分閘彈簧同時貯能。由于負荷開關不能開斷短路電流，故常與限流式高壓熔斷器組合在一起使用，利用限流熔斷器的限流功能，不僅完成開斷電路的任務并且可顯著減輕短路電流所引起的熱和電動力的作用。
負荷開關主要用于開斷和關合負荷電流，也可以將負荷開關與高壓熔斷器配合使用，代替斷路器。由于負荷開關使用方便，價格合理，因此負荷開關在10kV配網系統中得到廣泛的使用。在設計中合理選用負荷開關，對保障電網的、可靠運行有著重要意義。
1KV以上52KV以下的高壓負荷開關》、IEC60420《高壓交流負荷開關-熔斷器組合電器》、GB16926《交流高壓負荷開關-熔斷器組合電器》、GB3804-63KV《交流高壓負荷開關》的規定。
本產品具有開斷能力大、可靠、電壽命長、可頻繁操作、結構緊湊、體積小、重量輕、基本不需要維修等優點。具有開斷額定電流、過載電流?？砷_斷短路電流和防止設備缺相運行能力，開關有明顯可見的隔離斷口，配裝具有關合能力的接地開關電動彈簧機構，能夠遠動遠控。

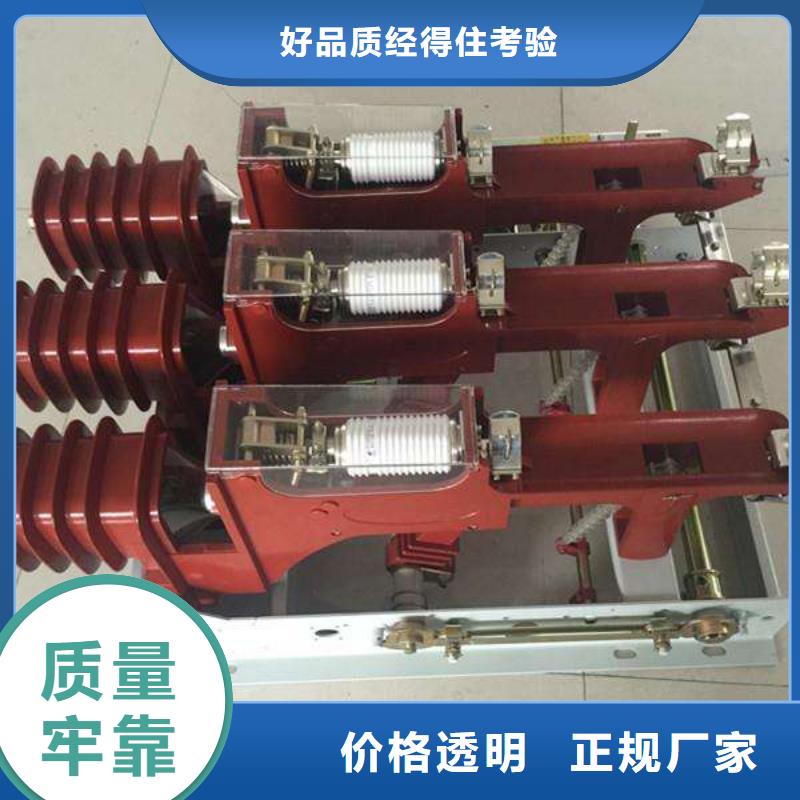

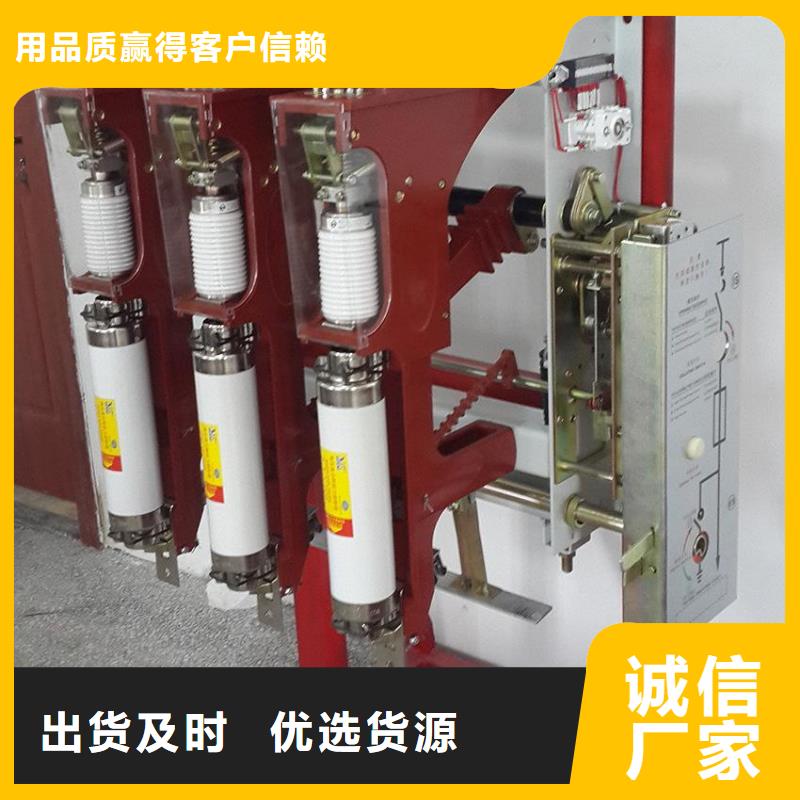

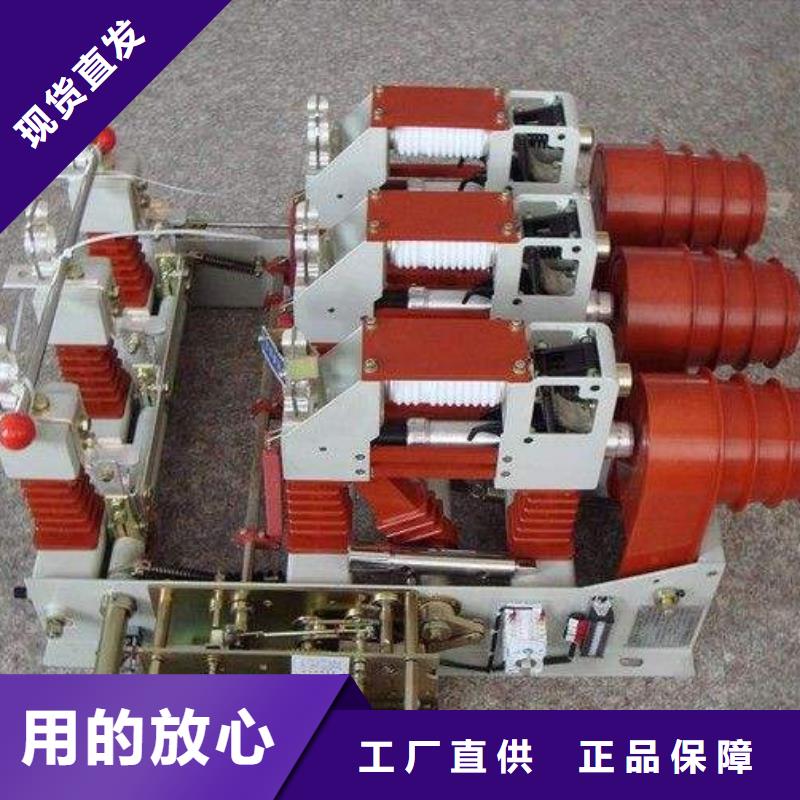

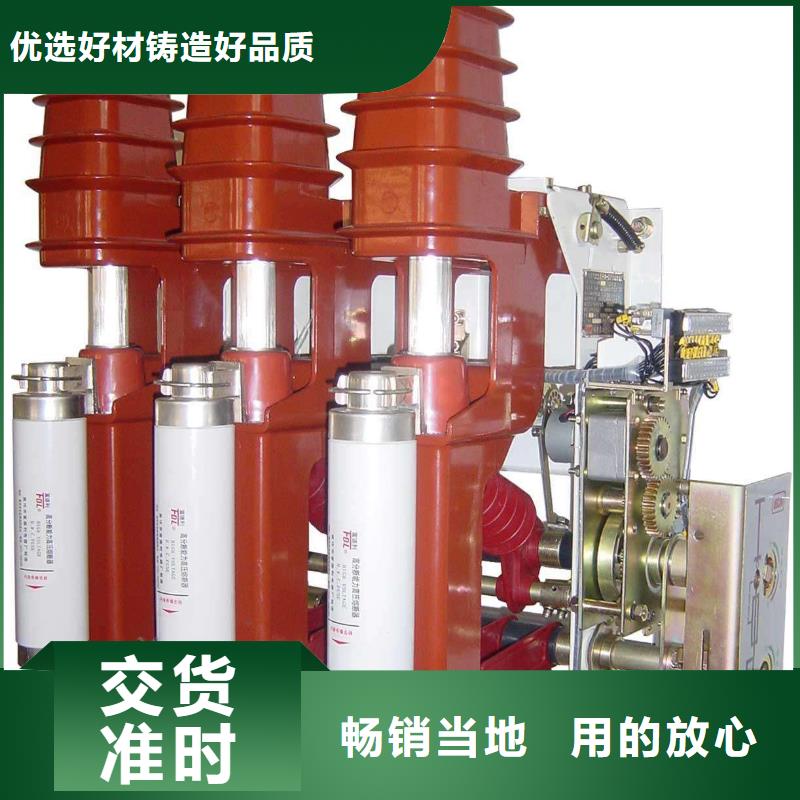

負荷開關及組合電器主要由框器、隔離開關(組合器的限流熔斷器在隔離開關上)、真空開關管 、接地開關、彈簧操作機構等組成。
產品結構緊湊、體積小、壽命長、關合開斷能力強、操作維護簡便。真空開關配有彈簧操作機構， 采用電動機(另配手動)彈簧儲能、合閘方式有電磁鐵合閘和手動分、合閘兩種。隔離開關、真空開關，接地開關之間互相聯鎖(機械聯鎖)，以防止誤操作。
