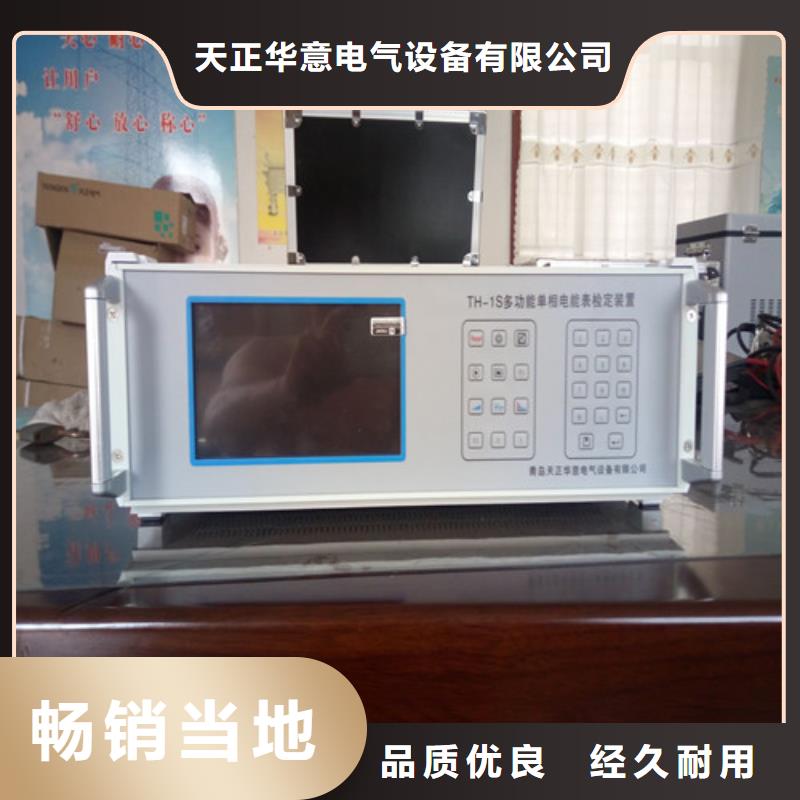

湖北三相電能表校驗裝置三相電能表便攜式裝置內置多功能信號發生器采用DDS技術大規模FPGA與ARM嵌入式系統組成；能產生6路獨立可調的輸出信號，其中三路電壓、三路電流；同時也是裝置的主控系統，通過一路RS232口與PC連接，第二路RS232與誤差處理系統連接；同時通過485通訊口控制電流回路的量程切換，還通過第三路RS232口與三相標準表通訊。內置7英寸彩色觸摸液晶屏，64M電子存儲器，可存儲1000塊電能表的誤差數據，模塊化的操作功能，友好的人機界面。配置一個USB口，可通過U盤，對系統升級和導出誤差數據，也可外接鼠標進行操作。后面板左上方的五芯航空插頭為內置標準表的脈沖輸出口，可輸出標準表的高頻和低頻；中間的RS232為三線串口通訊線，可與電腦聯接；左下方三個航空插座為三塊被校表的脈沖輸入端；其他幾個為，四個電壓輸出端，六個電流輸出端。5.1：液晶界面說明：系統通電，經過初始化，進入開機默認界面：顯示界面分三個功能模塊：● 上方為電量參數顯示部分；直接顯示裝置輸出的電壓、電流、相位角、有功功率、無功功率值；同時在右方還顯示當前的時間、日期，頻率和相序值?！裰虚g部分為相應功能模塊的操作按鍵，通過用手指觸摸，可輸入相應的功能。●下方部分為校表的功能模塊，相應有：被校表參數設置、潛動試驗、起動試驗、誤差試驗、誤差數據、更多功能和停止功能。通過切換不同的功能模塊，中間部分也跟著對應變化。5.2：液晶屏的使用方法。例如：對被校表為 額定電壓：220V。標定電流：5A。電表常數1200電流60A的三相四線有功電能表進行誤差試驗、潛動試驗、起動試驗的方法。

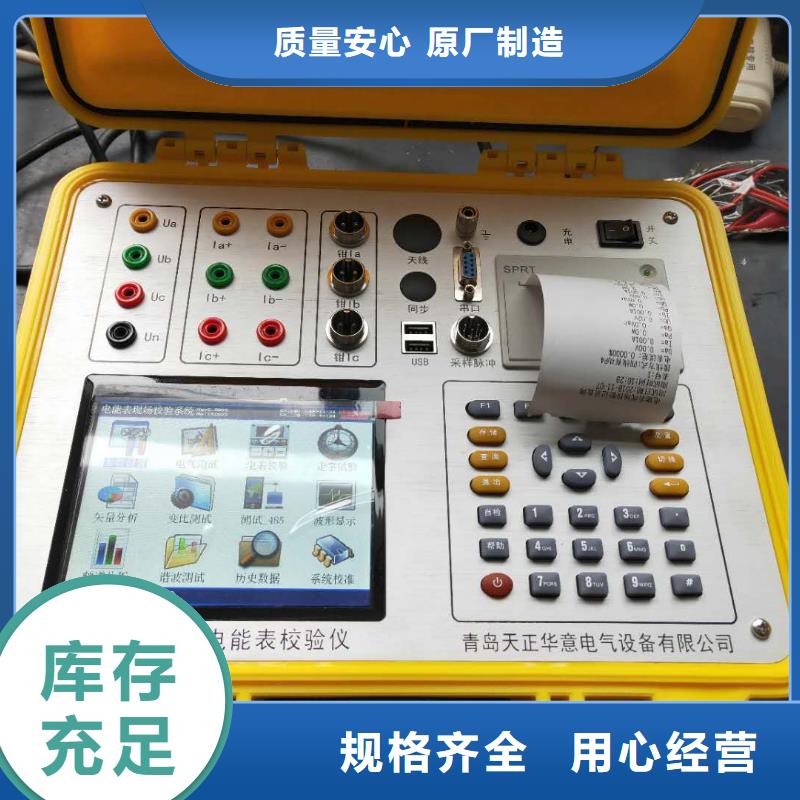

湖北三相電能表校驗裝置三相電能表校驗儀是適用于現場或?qū)嶒?yàn)室的新型、綜合性儀表，集電能表校驗、諧波測試、電能表接線檢查等功能于一身，是一款難得的高性價比儀器。功能特點?采用以高速浮點DSP處理器為核心的多處理器組合工作， 6通道同步保持16位ADC轉換器，保證電壓電流的同步計算。?采用8.4寸800×600分辨率工業級TFT液晶屏，顯示清晰、美觀、信息量大，可在一屏內完成被校表參數的設置、電參測量、誤差測試、向量圖等功能。?采用按鍵和觸摸屏結合的人機交互方式，操作方便。?具有144種錯誤接線判別（三相三線48種、三相四線96種）功能，并用文字準確清晰描述錯誤信息。?可以測試電網中三相電壓、電流的2~51次諧波含量以及總的諧波含量，并用柱形圖直觀顯示出來。?可以顯示電壓、電流各通道的波形。?內置電流互感器小2mA啟動，在高供高計時，可空載進行電能表錯接線判別。?內置大容量Flash存儲空間，USB通訊接口，可以即插即用上傳測試數據。?測試無盲區，可以測量國內外所有種類的電能表。?可以采用多種工作供電模式，既可以市電供電，也可以使用現場電網電源。

<湖北>天正華意電氣設備有限公司

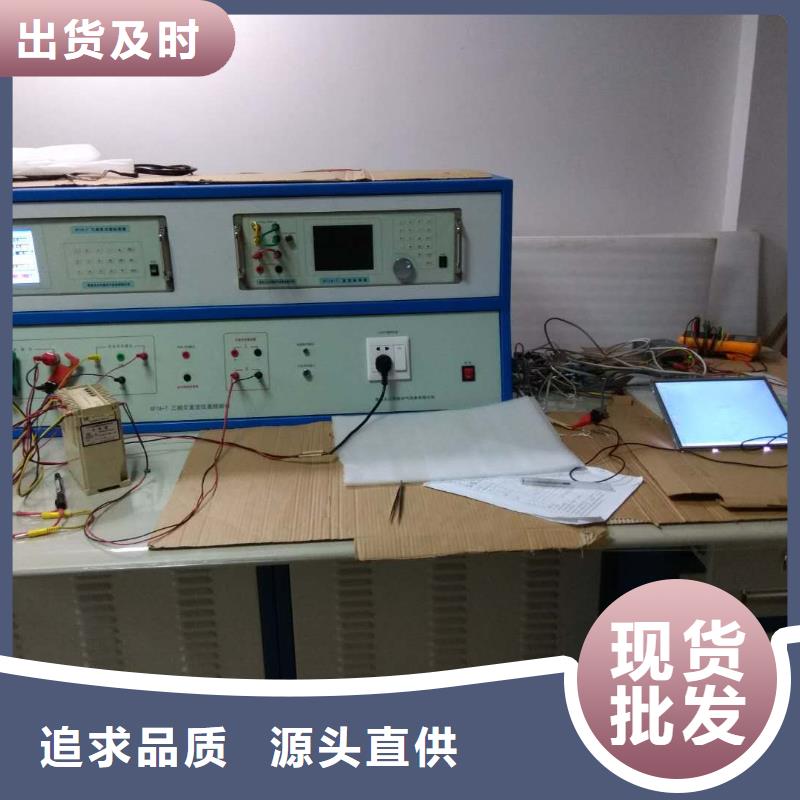

湖北三相電能表校驗裝置 功能特點1儀器是集電能表校驗、電參量測試和檢測電網中發生波形畸變、電壓波動等電能質量問題為一體的高精度測試儀器。2、不停電、不改變計量回路、不打開計量設備情況下，在線實負荷檢測計量設備的綜合誤差。3、測量電壓，電流，有功功率，無功功率，相角，功率因數，頻率等多種電參量，從而計算出測試設備回路的測量誤差。4、可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。5、電流回路使用鉗形互感器進行測量，操作人員無須斷開電流回路，就可以方便、的進行測量。6、可校驗電壓表、電流表、功率表、相位表等指示儀表以及單相的1A、5A的各種有功和無功電能表。7、可采用光電、手動、脈沖等方式進行電能表校驗。8、測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、電壓波動、電網諧波。9、可顯示單相電壓、電流波形。10、負荷波動監視：測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數。11、 測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價12、可選配條碼掃描器，對電表的條碼進行自動錄入。13、電能表的485通訊接口進行檢測，并能完成現場校驗多功能（智能）電能表的工作需求，可根據電表中已設置的需量周期和滑差的時間對需量進行誤差校驗。14、具備萬年歷、時鐘功能，實時顯示日期及時間?？稍诂F(xiàn)場校驗的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理。15、采用大屏幕進口彩色液晶作為顯示器，中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好16、體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。

<湖北>天正華意電氣設備有限公司 交直流儀表校驗臺湖北

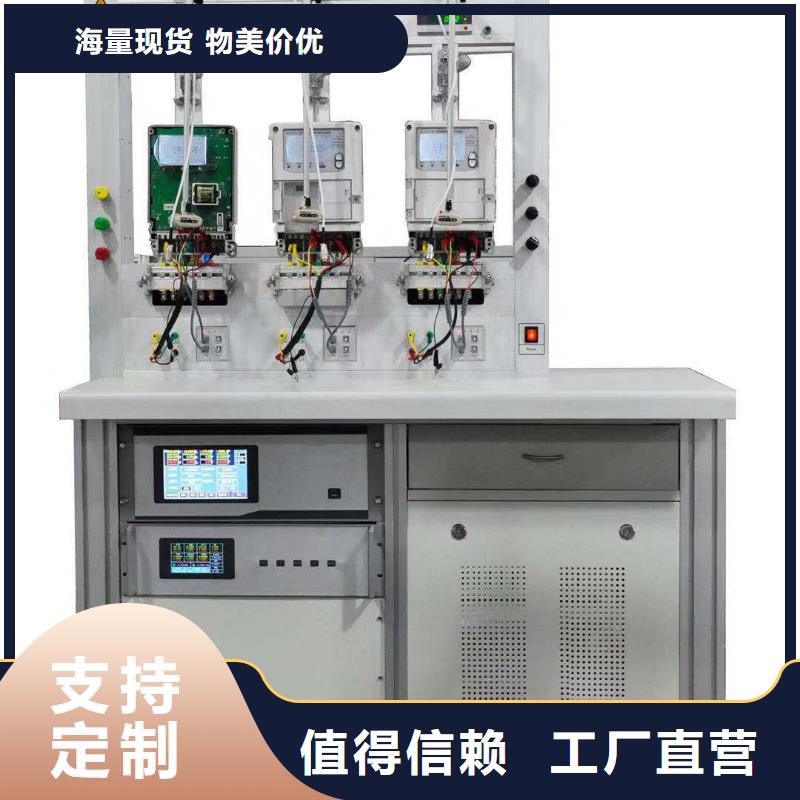

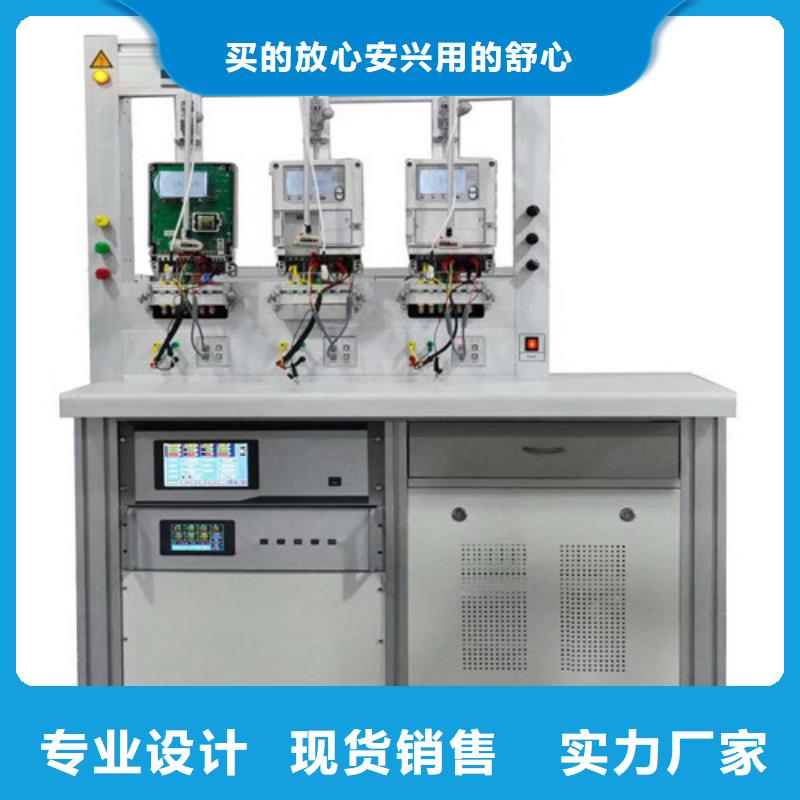

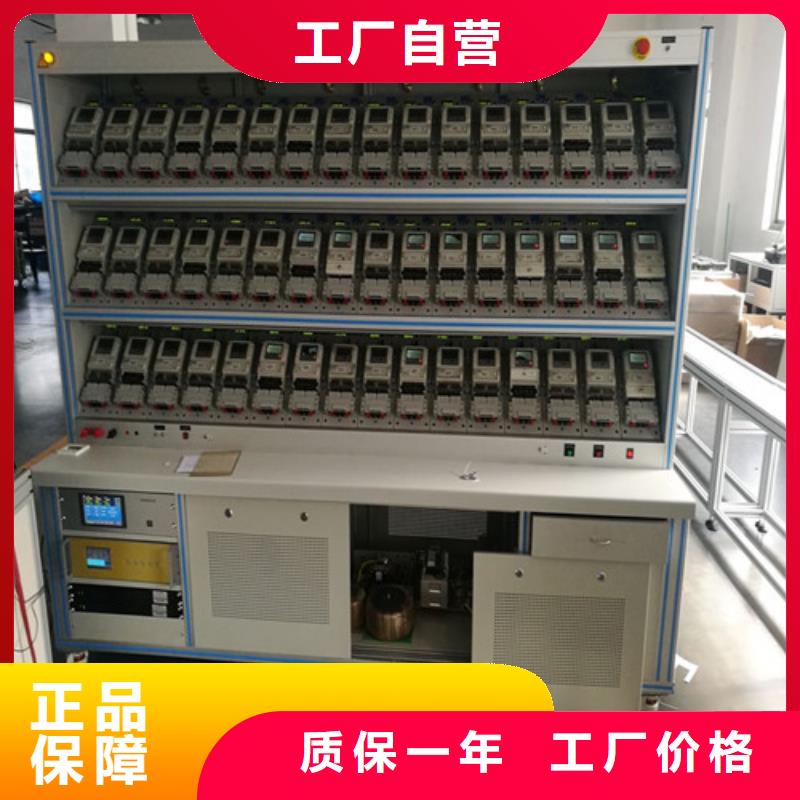

湖北三相電能表校驗裝置時間校驗技術指標1、頻率測量范圍：0.1HZ～5MHz2、頻率測量準確度：±0.2PPM3、日誤差準確度：±20ms4、GPS內部對時準確度：10-6秒5、內部晶振穩定度：≤5＊10-8/秒四、裝置特點1、校表類型：各種單相／三相有功電能表和無功電能表（包括跨相90°無功、移相60°無功），各種多功能電能表（全電子式、機電式）；2、校表數量：3塊（按用戶要求可增加）3、控制方式： a、本機鍵盤操作：能夠完成電能計量單元的校驗和檢定； b、PC計算機操作：運用中文WINDOWS操作系統，所有功能的檢定和試驗，數據的管理功能和測試報告檢定的打印功能。4、試驗功能：a、基本誤差b、常數試驗c、潛動試驗d、起動試驗e、逆相序影響試驗f、諧波影響試驗g、計度器總電能示值誤差h、組合誤差i、日計時誤差j、需量指示誤差5、數據庫管理：查詢、統計、 打印、聯網6、按被校表類型不同 ，自動轉換標準表接線。五、裝置工作原理1、工作原理a、信號源及控制部分信號源采用了先進的數字調頻、調幅、調相的數字合成正弦波技術，由CPU按要求將正弦波基波或迭加的諧波值（如需輸出諧波）進行數字離散后存放于RAM中，頻率基準發生器通過計數器將存放于RAM中正弦波數字量輸入至6路D／A轉換器，分別得到6路互相間具有一定相位關系的數字合成正弦波，作為三相電壓和三相電流的信號輸入至功率放大器。信號源的幅值調節采用16位D／A轉換器，使調節細度達到（0.01％滿度）。

<湖北>天正華意電氣設備有限公司 交直流儀表校驗臺湖北

湖北三相電能表校驗裝置被校表的參數設置。按【被校表參數】鍵。進入被校表參數設置界面：如果顯示的參數與被校表的參數一致。則不用設置。直接按下方其他的功能鍵退出。否則。點擊中間的任意色塊。進入電能表的參數設置。見下圖：圖中，屏幕的上半?yún)^(qū)域?yàn)閰?shù)設置區，間的相位角；下半?yún)^(qū)域?yàn)閿?shù)字鍵。點擊數字鍵可對上部分的參數進行設置。各部分定義如下：▲ 【電表類型】為電表類型選擇部分。分為：三相四線有功、四線正弦無功、90無功、60無功、三相三線有功、三線正弦無功、二相三線有功和單相電能表共八種類型?！绢~定電壓】 為電能表的額定電壓選擇?？筛鶕?jù)電表銘牌進行選擇。若沒有所需的電壓值?？稍诘暮谏珘K中。用下方的數字鍵輸入即可?！绢~定電流】為電能表標定電流值Ib 列出常用的電流值；若沒有所需的電流值可在的黑色塊中輸入即可?！綧AX】為電能表的值?？赏ㄟ^(guò)數字鍵直接鍵入?！倦姳沓?shù)】為電能表的常數。本信號源可輸入三個不同的常數；三個常數一定要輸入，否則計算誤差會出錯?！?【確認】 確認鍵；點擊確認?！就烁瘛?回退鍵；在輸入數字時，可刪除上一個輸入的數字?！救∠咳∠I；點擊可不改變?cè)O(shè)置直接退出設置界面。被校表參數設置如下：電表類型：三相四線有功。額定電壓：220V標定電流：5A 電流：60A電表常數：12

<湖北>天正華意電氣設備有限公司
交直流儀表校驗臺湖北

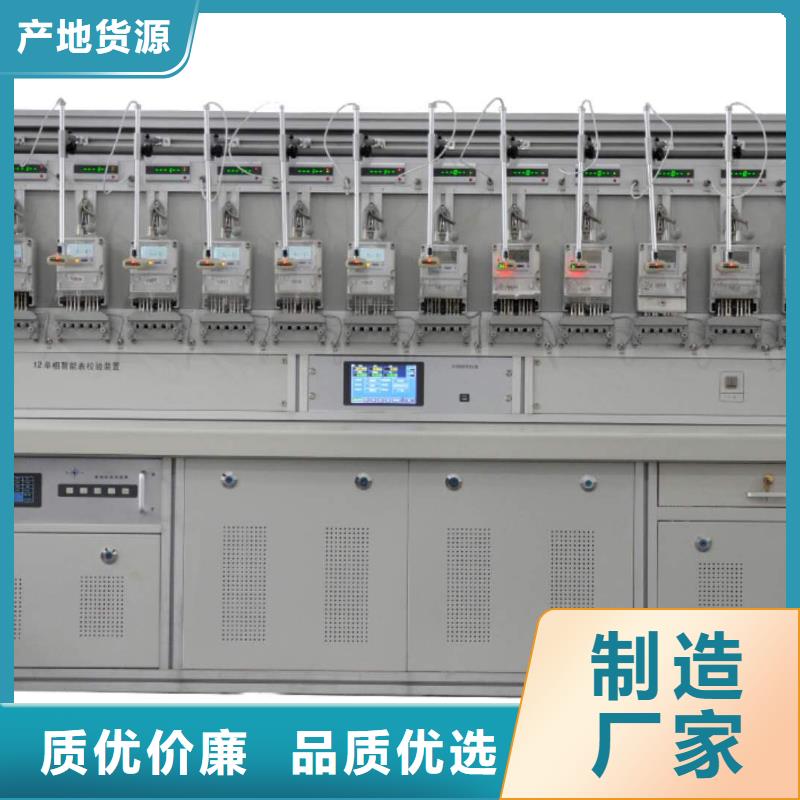

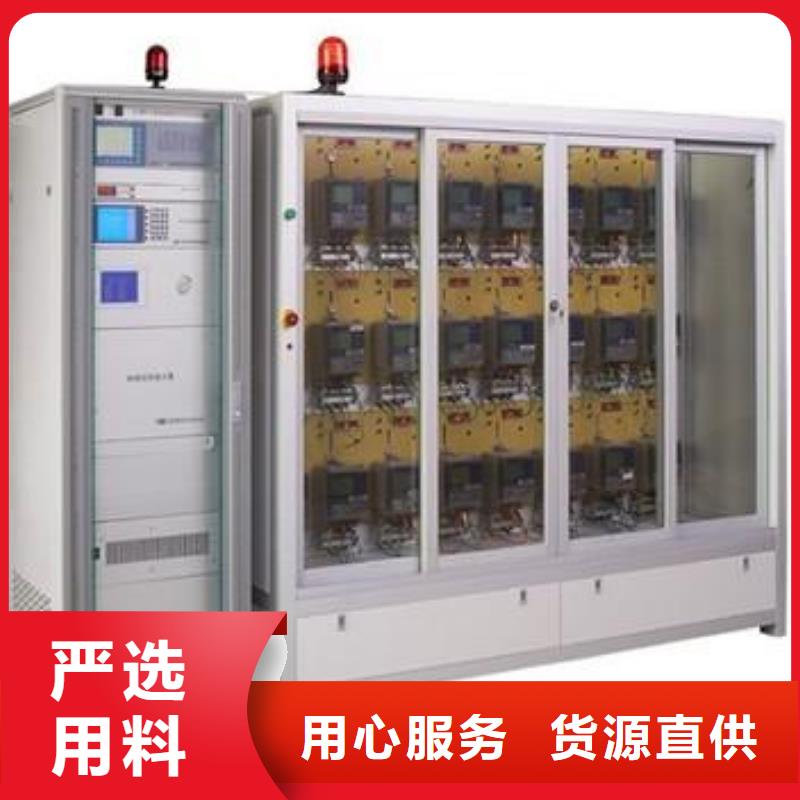

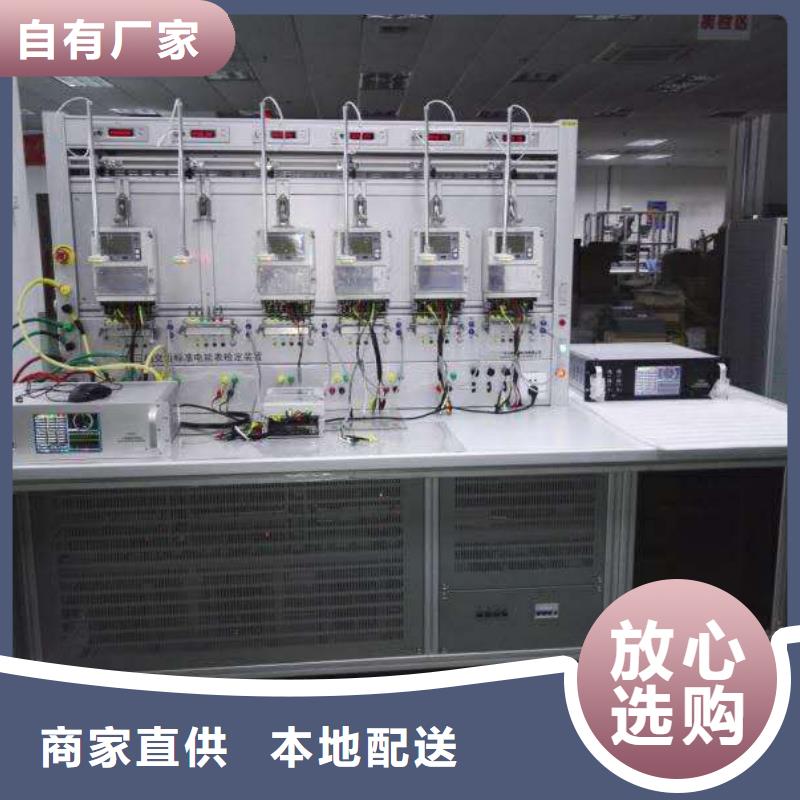

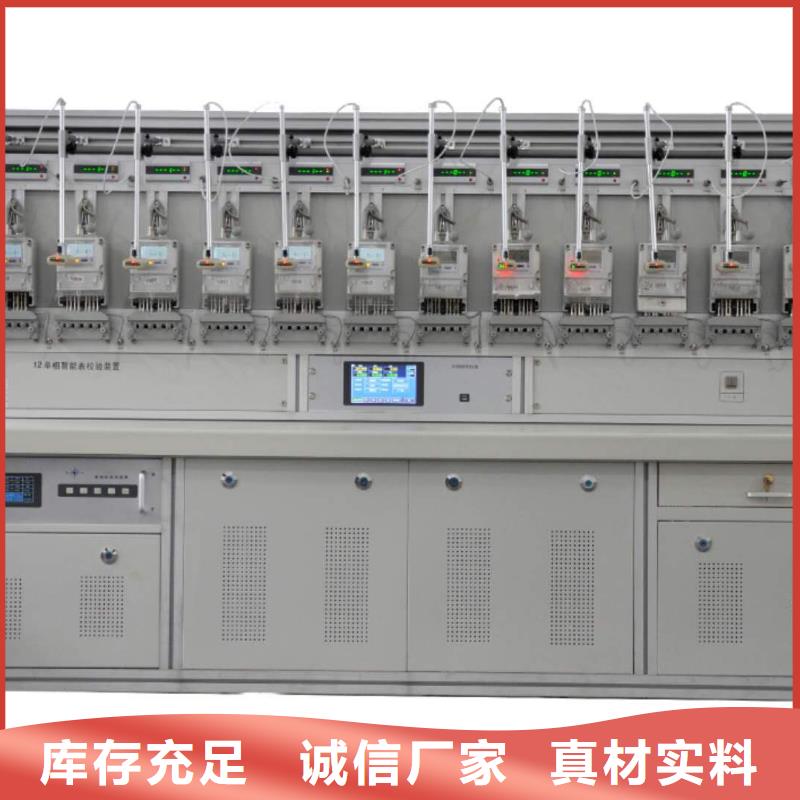

湖北三相電能表校驗裝置概述三相多功能電能表檢定裝置，是根據有關標準規程和要求設計的新型全自動檢定裝置，它由內附互感器的程控電源和標準電能表組成，配置如表1所示，具有精度高、穩定性好、功能強、使用方便等特點，可供生產廠、供電部門、計量部門對電子式或感應式三相三線、三相四線、單相有功及無功電能表進行校驗和檢定。配備時間校驗儀時還可以對多功能電能表的計時誤差，需量指示誤差等進行檢定。本使用手冊主要說明在使用專用鍵盤時的操作方法。二、電能部分技術指標1、裝置準確度等級：0.03／0.05／0.1／0.22、裝置標準配置：TH-3AC（準確度等級0.1）或RM10（準確度等級0.05） 3、裝置輸出量程輸出電壓：3×57.7V／100V／220V／380V 自動量程切換輸出電流：3×0-100A 自動量程切換4、裝置每相輸出容量電壓：50VA（根據校表數量增加）電流：80VA （根據校表數量增加）5、裝置調節范圍：電壓：0-120％，調節細度：0.01％滿度電流：0-120％，調節細度：0.01％（滿度）相位：（電壓／電流）：0-359.99，調節細度：0.01°頻率：45-65Hz 調節細度：0.01Hz6、裝置輸出穩定度電壓：＜ 0.02％ （3分鐘）電流：＜ 0.02％ （3分鐘）功率：＜ 0.05％ （PH＝1，3分鐘）7、輸出波形畸變系數電壓、電流＜ 0.5％（額定負荷）8、諧波輸出2-21次諧波 任意設置9、起動電流輸出：額定電流的千分之一10、裝置輸入電源：220±10％，50Hz

湖北三相電能表校驗裝置被校表的參數設置。按【被校表參數】鍵。進入被校表參數設置界面：如果顯示的參數與被校表的參數一致。則不用設置。直接按下方其他的功能鍵退出。否則。點擊中間的任意色塊。進入電能表的參數設置。見下圖：圖中，屏幕的上半?yún)^(qū)域?yàn)閰?shù)設置區，間的相位角；下半?yún)^(qū)域?yàn)閿?shù)字鍵。點擊數字鍵可對上部分的參數進行設置。各部分定義如下：▲ 【電表類型】為電表類型選擇部分。分為：三相四線有功、四線正弦無功、90無功、60無功、三相三線有功、三線正弦無功、二相三線有功和單相電能表共八種類型。▲【額定電壓】 為電能表的額定電壓選擇。可根據電表銘牌進行選擇。若沒有所需的電壓值?？稍诘暮谏珘K中。用下方的數字鍵輸入即可。▲【額定電流】為電能表標定電流值Ib 列出常用的電流值；若沒有所需的電流值可在的黑色塊中輸入即可?！綧AX】為電能表的值?？赏ㄟ^(guò)數字鍵直接鍵入?！倦姳沓?shù)】為電能表的常數。本信號源可輸入三個不同的常數；三個常數一定要輸入，否則計算誤差會出錯?！?【確認】 確認鍵；點擊確認?！就烁瘛?回退鍵；在輸入數字時，可刪除上一個輸入的數字?！救∠咳∠I；點擊可不改變?cè)O(shè)置直接退出設置界面。被校表參數設置如下：電表類型：三相四線有功。額定電壓：220V標定電流：5A 電流：60A電表常數：12
