注漿管聲測管主要的組成

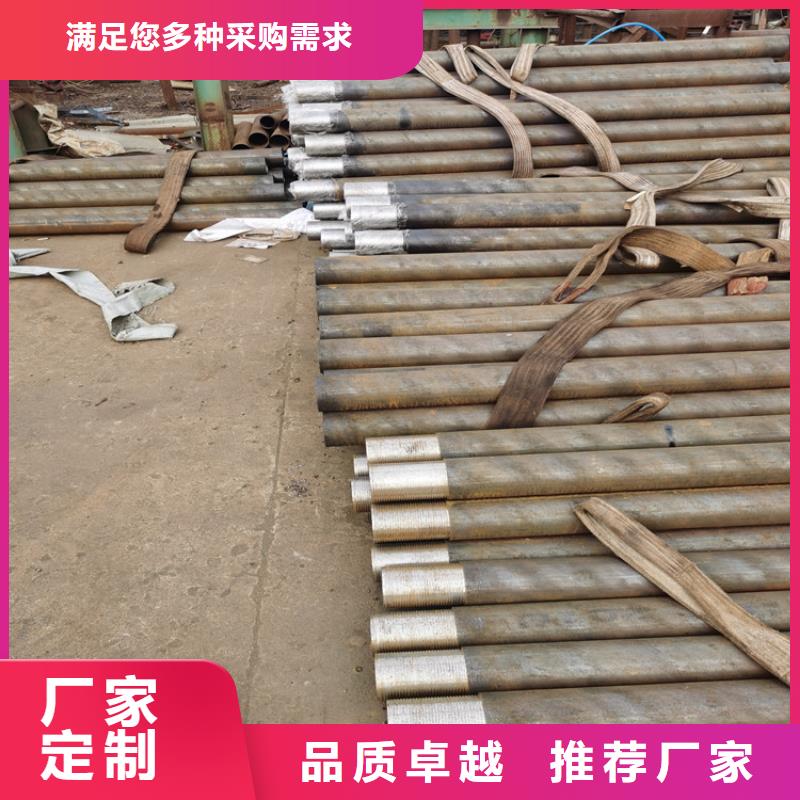

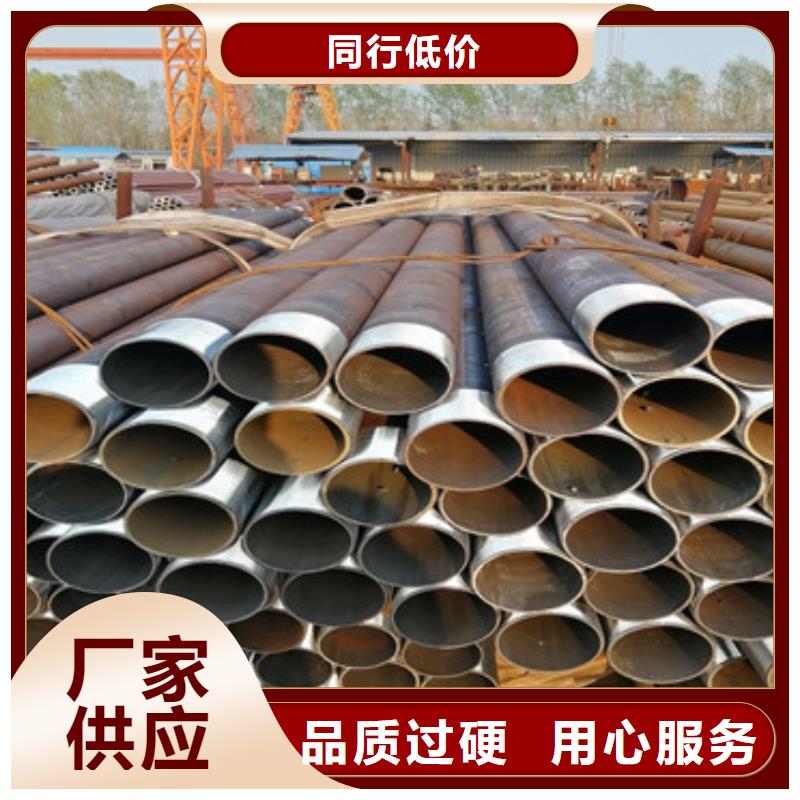

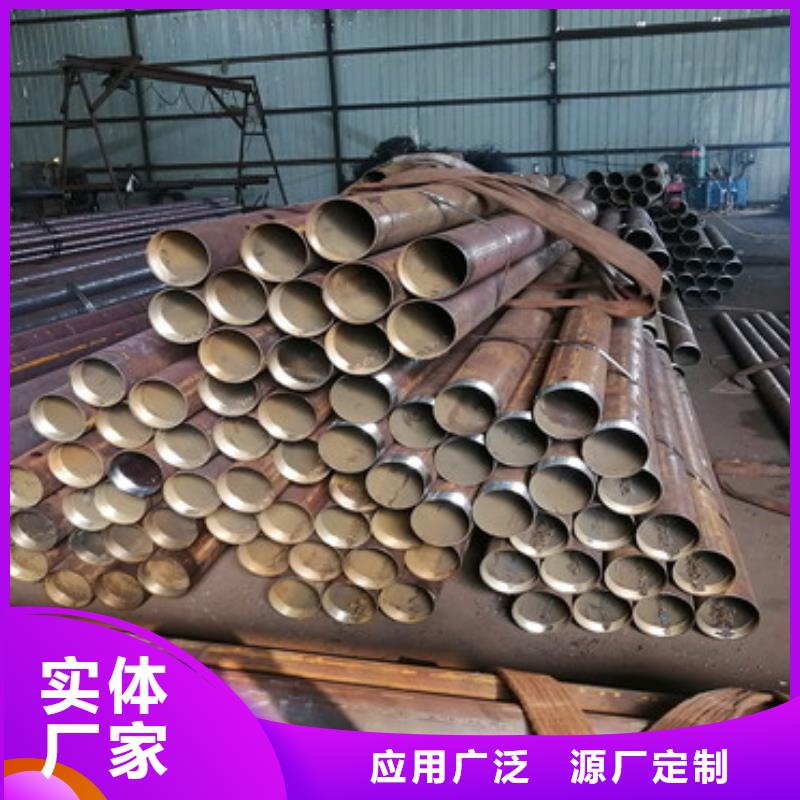

聲測管主要有底管，中管以及接頭管，防塵蓋（封口用的）四部分組成，一根管是6m長，根據樁基的深度可以加入多根中管以及接頭管，一般的一根管（6米）管配備一根接頭管，而一個樁基配2~4個防塵蓋（大多數配3個）。底管是一端封口，一端開口；中管是兩端都開口的空心管。

注漿管安裝

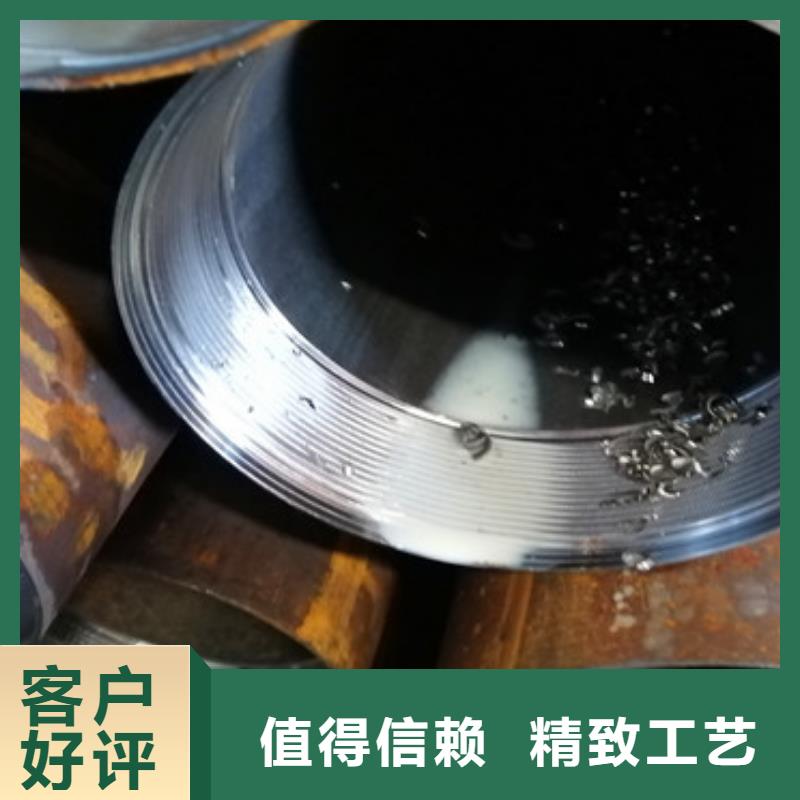

（1）鋼管的套接；（2）波紋管的套接

1.鋼筋；2.聲測管；3.套接管；4.箍筋；5.密封膠布

埋置布置

布置聲測管的埋置數量及其在樁的橫截面卜的布局應考慮檢測的控制面積。一般樁徑不大于0.8m時，沿直徑布置兩根；樁徑大于0.8m且不大于1.6m時，布置3根，呈等邊三角形；樁徑大于1.6m時，布置4根，呈正方形。

注漿管超前小導管與管棚管的區(qū)別?

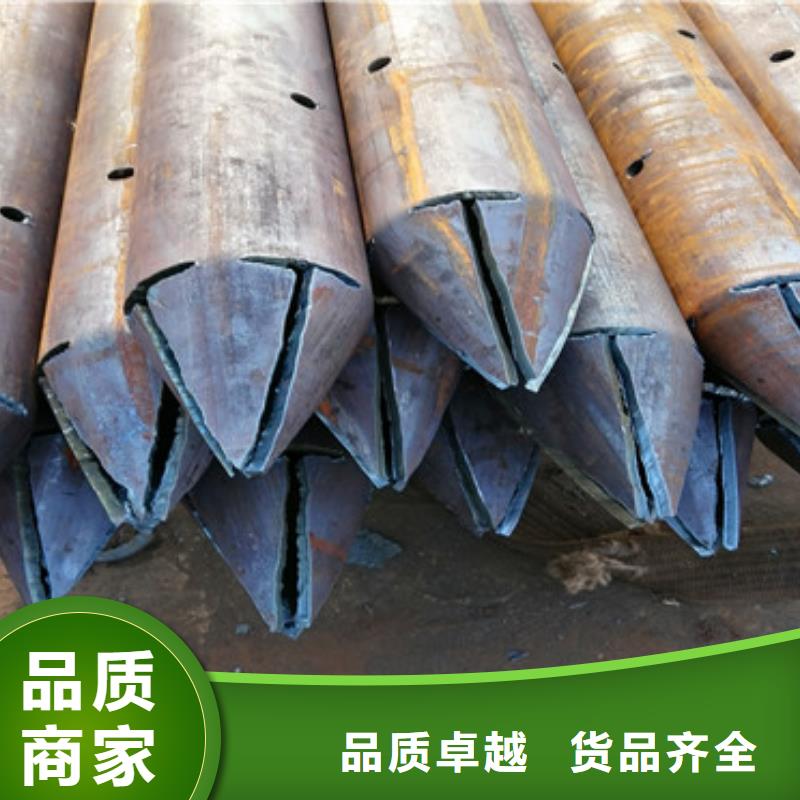

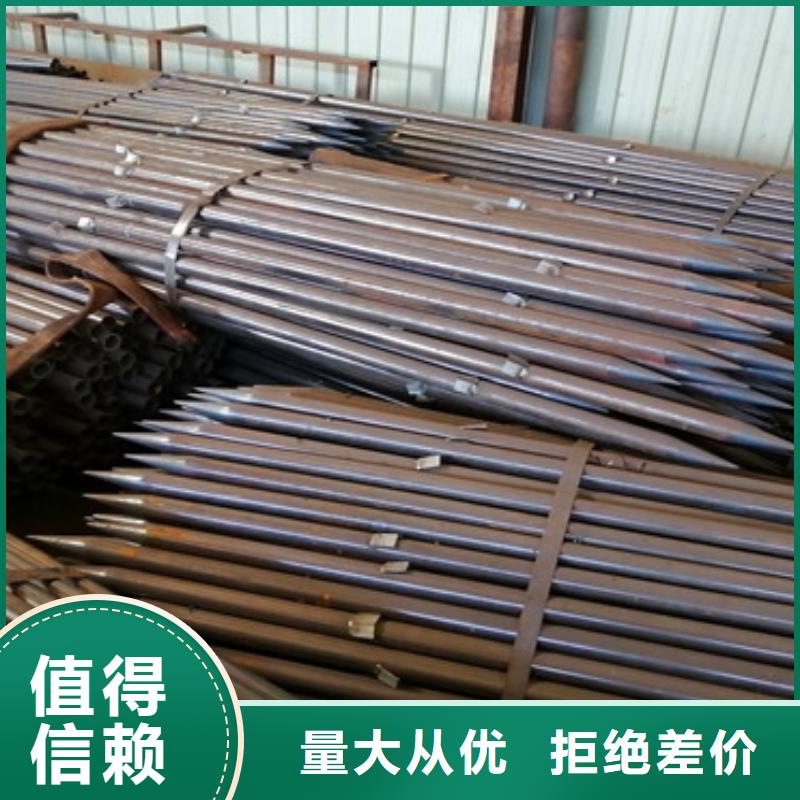

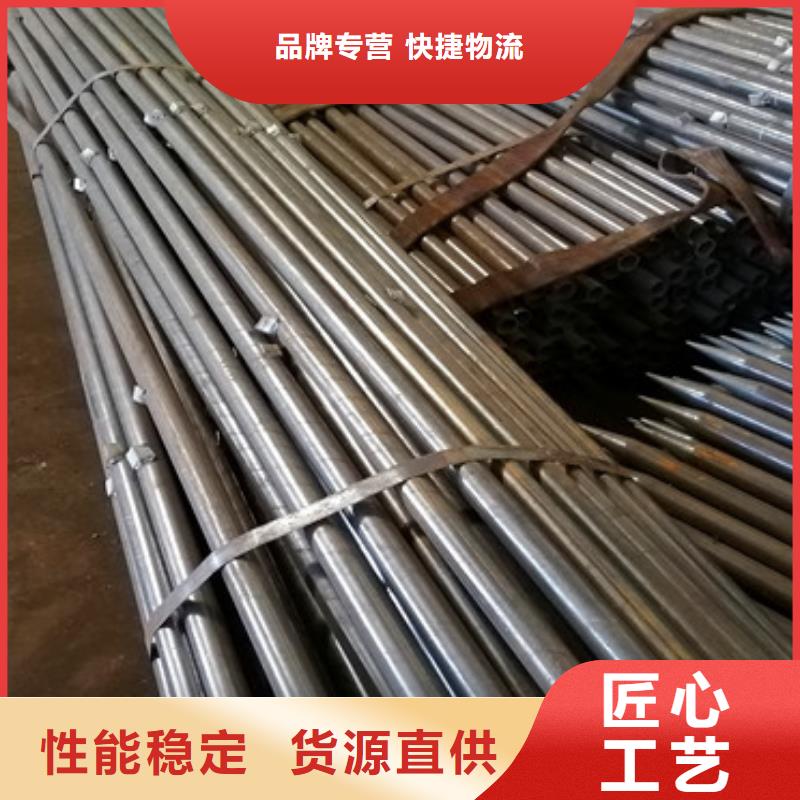

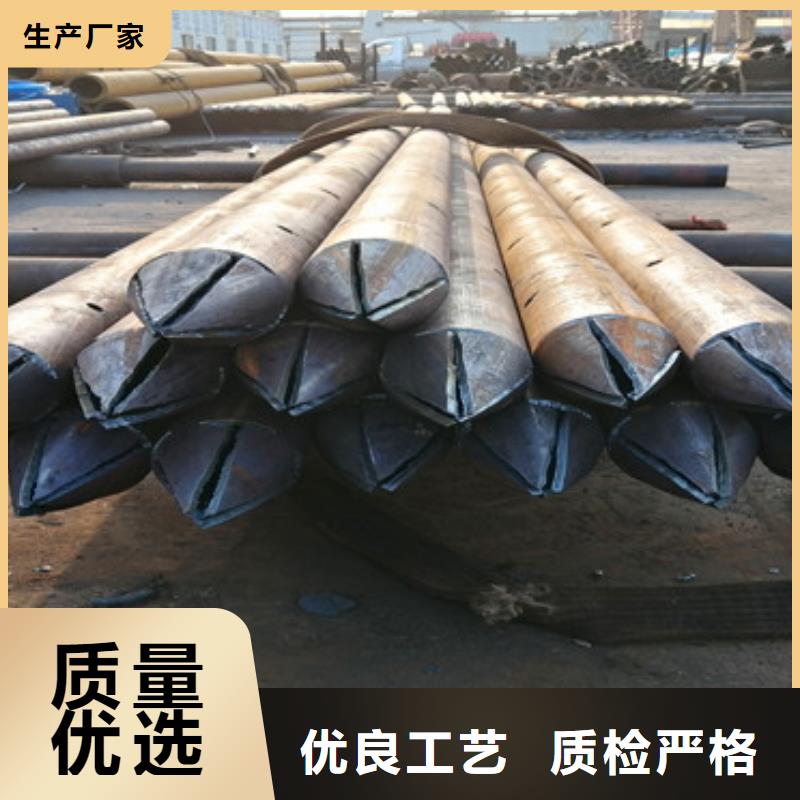

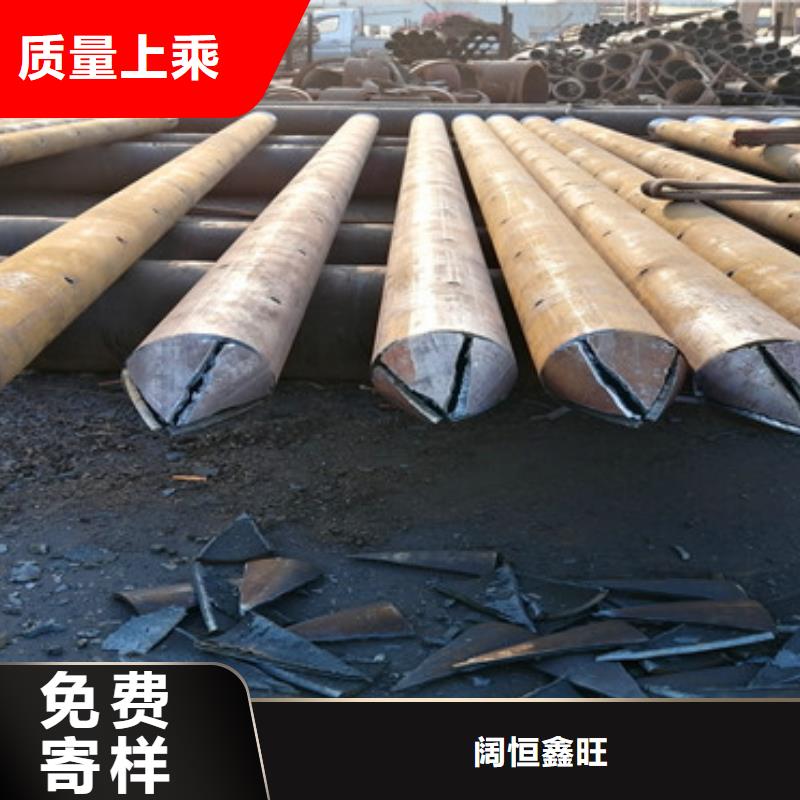

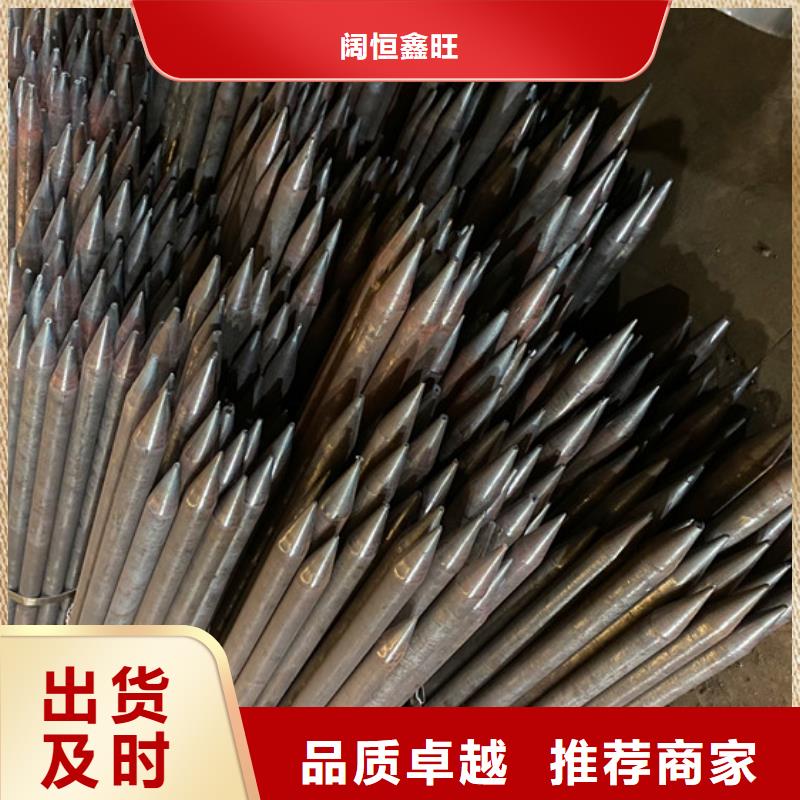

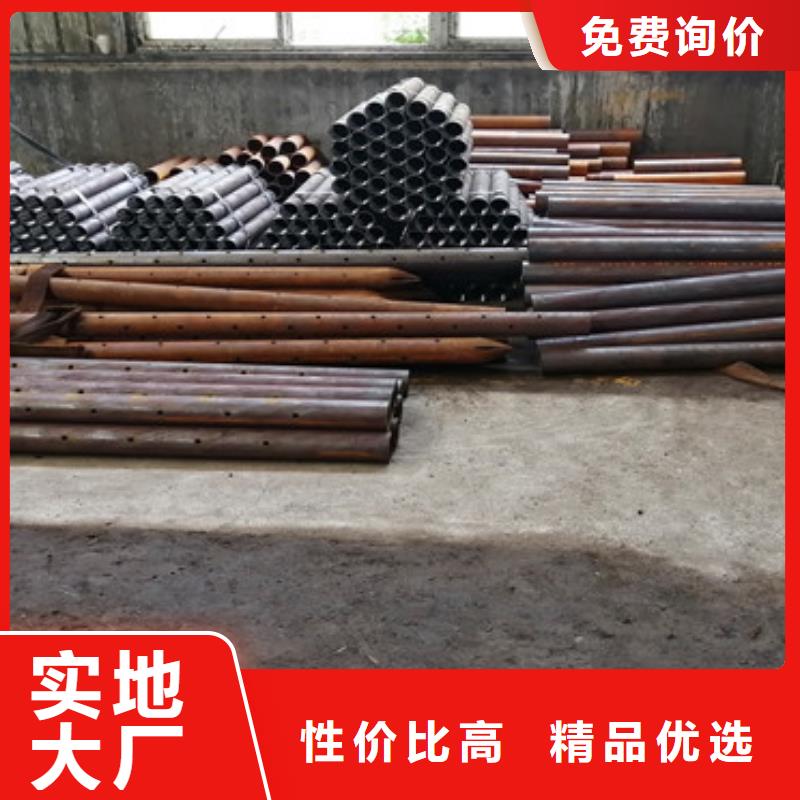

  超前小導管的處理范圍一般也就6米左右，小導管為壁厚5mm的鋼管，直徑一般為42mm。是通過小導管漿將掌子面前方的較為破碎的圍巖進行固結的一種方法，使圍巖形成一個整體后再進行下一步工序。而管棚是在進洞口的地質條件非常差(如：沙土、破碎嚴重的巖石、黃土等)的情況下使用，一般長度就20-30米左右，管棚為壁厚3.5mm的鋼管，直徑一般為108mm。當然洞內地質條件非常差的時候也可以用管棚(如：洞內遇到冒頂現(xiàn)象造成的沿洞軸線長度較大，放量較大)。

  為了保證掌子面在開挖過程中土體不會塌或產生流沙，開挖前需對前方土體采取超前支護、注漿加固等輔助措施。小導管注漿加固地層技術，是通過沿隧道開挖輪廓線外縱向向前傾斜安設注漿管，并注入漿液，達到超前加固圍巖和止水的目的，同時小導管還可起到超前管棚預支護作用。

  特點：

  ①小導管注漿施工工藝簡單，易于操作，施工，土層加固見效快，漿液損失少，成本低，是隧道施工中常用的加固土層的方法之一。

  ②小導管注漿僅作為地下工程施工防塌和沉陷的輔助手段。

  ③小導管超前注漿設計應根據地質條件、隧道斷面大小及支護結構型式選用不同的設計參數。

  適用范圍：

  小導管適用于處于無粘結、自穩(wěn)能力差的砂層及砂礫(卵)石層;

  小導管施工只是對開挖掌子面局部土層進行加固，開挖土層不宜長時間暴露，應堅持先支撐后開挖的原則;

  同時小導管注漿也可用于各種臨時性的地層加固。
