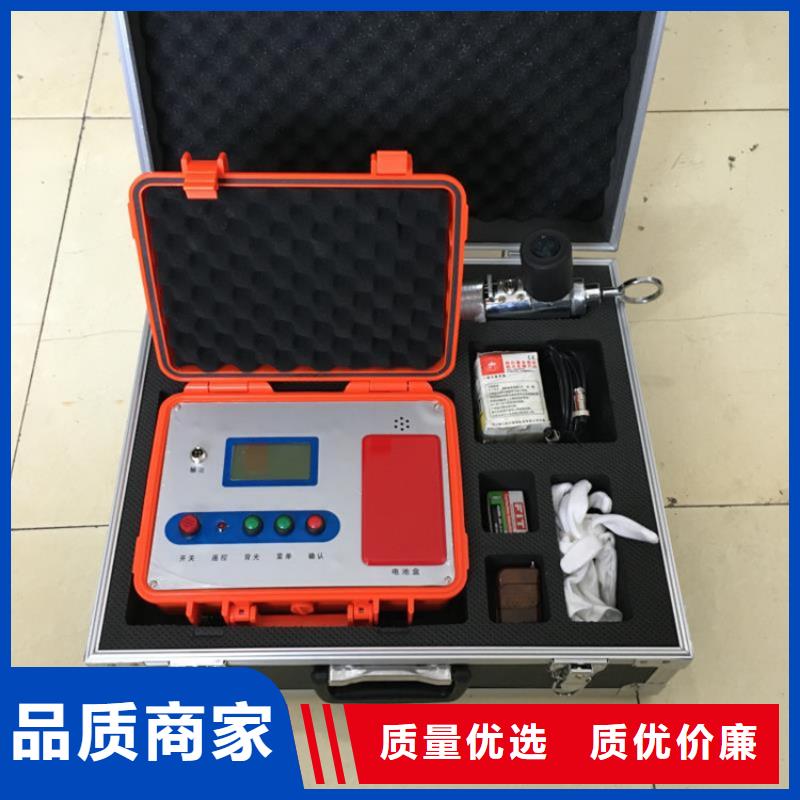

西安電纜故障探測儀工頻自適應對消理論及高工頻陷波技術，大大加強了在強工頻電場環境中對50Hz工頻信號的抑制及抗干擾能力，縮小了定點盲區。在儀器功能上，利用聲電同步接收顯示技術，有效地克服了定點現場環境噪音干擾造成的定點困難問題。尤其是故障距離的數字顯示省去了操作員對復雜波形的分析判斷，在相當程度上替代了閃測儀的粗測距離功能。對于數百米長的故障電纜，一般不用粗測便可實施定點，真正實現了、快速、準確。利用15kHz幅度調制電磁波和幅度檢波技術作路徑探測和電纜埋設深度測定，避免了原等幅15kHz信號源時電視機行頻對定點儀的干擾。 4、操作極其簡便，打開電源開關即可，無須換擋和功能選擇。結構緊湊、小巧、模塊化，便于攜帶維修，功能強大。三、面板示意圖四、技術參數1、數顯距離：99.9米，小0.1米。2、粗測誤差小于10％，定點誤差小于0.1米。3、電磁通道增益≥110dB。4、電磁通道接收機靈敏度≤5μV。5、聲音通道音頻放大器增益≤120dB。6、工頻抑制能力＞40dB。7、聲磁同步定點儀：即現場定點時，數字屏在沖擊高壓形成的沖擊電磁波作用下計數一次，并顯示故障距離或滿亮(99.9米)。同時，由高阻耳機監聽電纜故障點在沖擊放電擊穿時火花產生的地震波，以便排除環境雜波干擾。

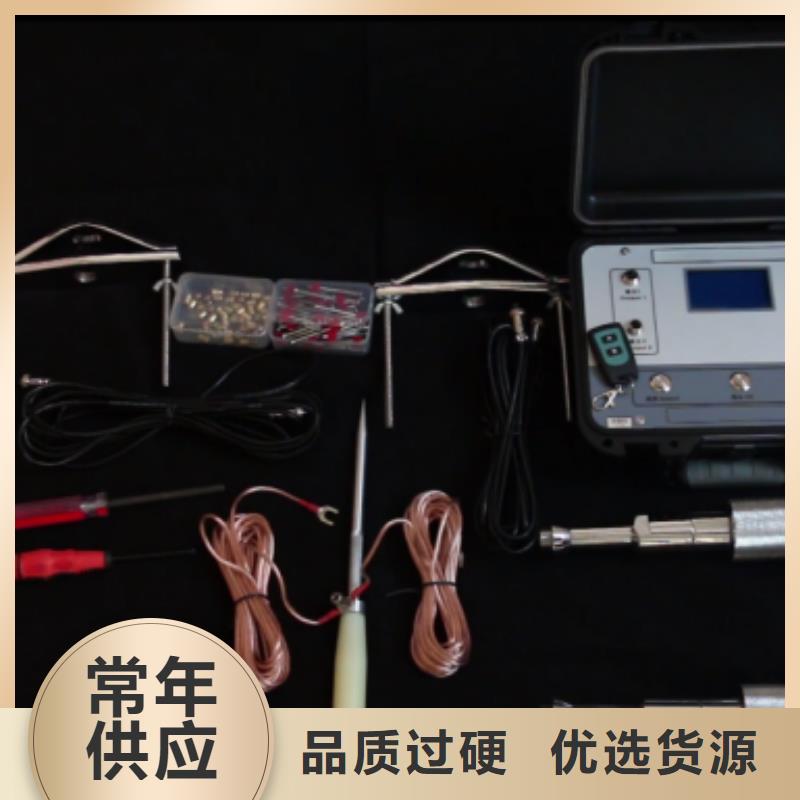

西安電纜故障探測儀 實際應用。 調節路徑增益，使電磁波信號在10格左右，沿著電線方向走，如果偏離了電線，電磁波信號會減弱，那么就要往左或右移。2，每50厘米插入測一次信號強度，剛開始調節定點增益，使信號強度約為10，如果調不到10，就將定點增益調到。3，往前走，當信號變得很大時，信號強度在14左右，就說明接近故障點了，在2米范圍來回查，每次前進10厘米，直到找到信號強度弱（4左右），在叉子中心點，畫一條垂直于叉子的線，然后在此處前后1米范圍找信號強度弱點（4左右），那么該處就是故障點了，故障誤差不超過10厘米。水內冷發電機絕緣電阻測試儀專用于水內冷發電機的測量試驗，同時也可用于試驗室或現場做絕緣測試試驗。輸出電流大于20mA。輸出電壓5000V。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。注：此儀器要求水內冷發電機接地裝置必須解開，否則無法使用！一、主要特點1．采用32位微控制器控制，全中文操作界面，操作方便。2．自動計算吸收比和極化指數，并自動儲存15秒、1分鐘、2分鐘、10分鐘的每分鐘數據便于分析。3．輸出電流大，5000V下輸出大于20mA。4．高壓發生模塊采用全封閉技術，內部有保護電阻，可靠。5．抗干擾能力強，能滿足超高壓變電站現場操作。6．測試完畢自動放電，并實時監控放電過程。二、主要技術性能準確度： ±10％測量范圍： 0.1M～100GΩ試驗電壓： 5000V 短路電流： ＞20mA測量時間： 1分鐘～10分鐘（與測量方式有關）電 源： 180～270VAC 50Hz/60Hz±1％ (市電或發電機供電)工作環境： 溫度-10～40℃，相對濕度20～80％。三、操作部件功能1.線路 接線端“線路”為高壓輸出端，稱為線路端，由高壓電纜引至被測線端，例如接至電機繞組。2.匯水管 接線端接到發電機的匯水管上。3.機座 接線端接在發電機的機座上。

<西安>天正華意電氣設備有限公司 高壓鉤式電纜漏電檢測儀2023已更新(今天/價格)

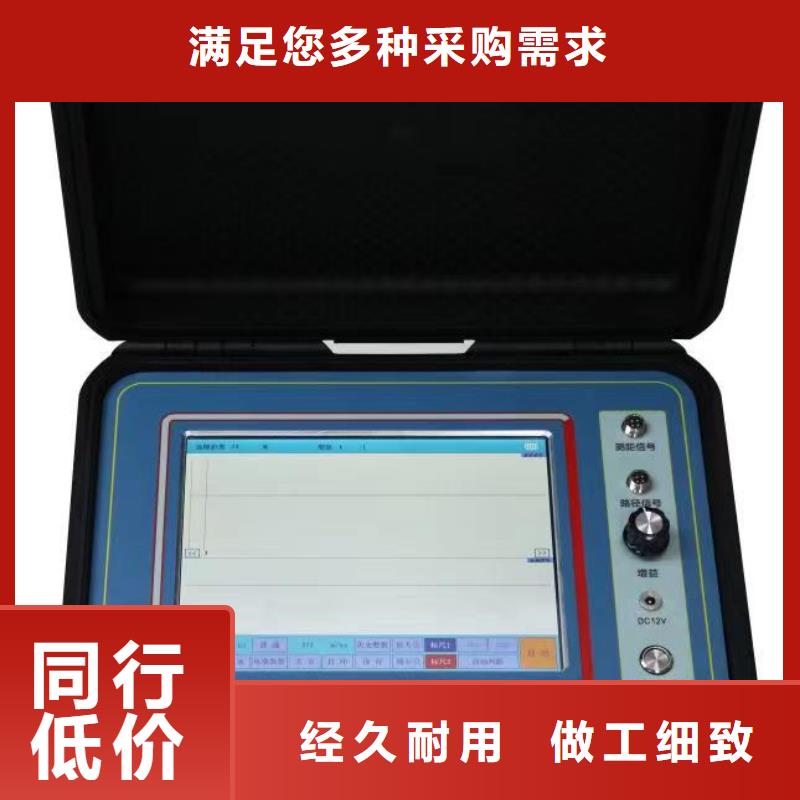

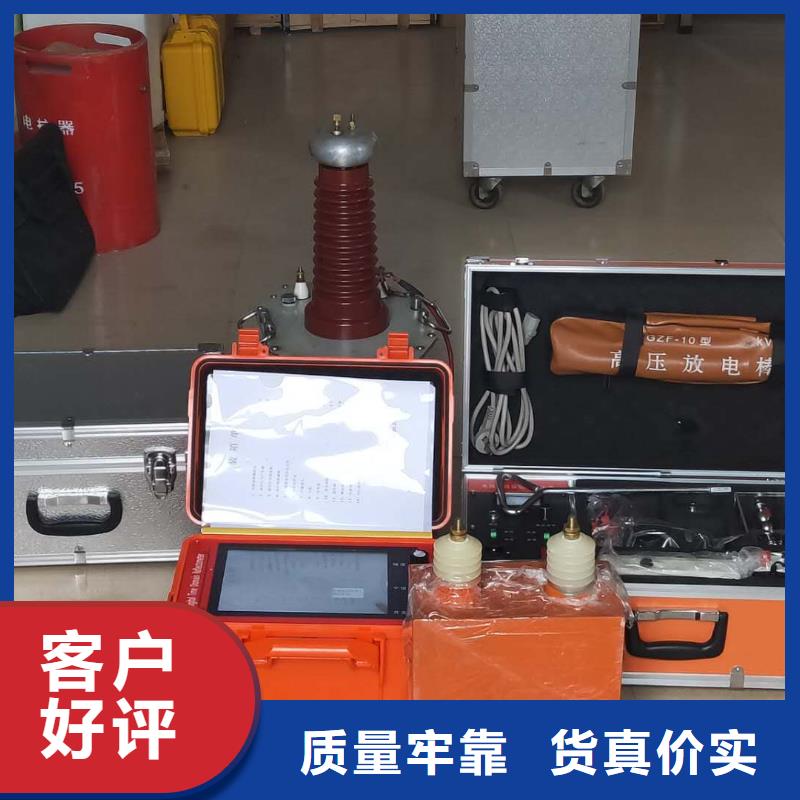

西安電纜故障探測儀 我公司作為電力電纜測試領域中的領跑者，在產品開發研制中不斷追求完美、努力創新。電纜故障預定位測試主機是公司的又一杰作，技術達到國際先進水平，打破了國外公司在此領域的壟斷，電纜故障預定位測試主機采用了國際水平的技術，所有高阻故障波形均呈現為簡單的低壓脈沖波形，判斷故障距離輕松愉快。電纜故障預定位測試主機用于檢測各種動力電纜的高阻泄漏故障、閃絡性故障、低阻接地和斷路故障。二、儀器功能與特點：1．可測35KV以下等級所有電纜的高、低阻故障，適應面廣。2．具有方便用戶的軟件和全中文菜單。按鍵定義簡單明了。測量方法簡單快速。3．檢測故障成功率、測試精度及測試方便程度優于國內任何一種檢測設備。4．超大觸摸液晶屏作為顯示終端，儀器具有強大的數據處理能力和友好的顯示界面。5．具有極的采樣高壓保護措施。測試儀器在沖擊高壓環境中不會死機和損壞 6．無測試盲區。7．內置電源，可在無電源環境測試電纜的開路及低阻短路故障。三、主要性能指標：1．測試方法：低壓脈沖、高壓閃絡、速度測量。2．沖擊高壓：低于35KV電力電纜。3．?dāng)?shù)據采樣速率：80MHz、40 MHz、20MHz、10 MHz。4．測試距離：＞30Km。5．讀數分辨率：1m。6．系統測試精度：小于50cm。7．測試電纜脈寬設有：具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察。可以?xún)?chǔ)存大量的現場測試波形。9．能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離。10．內置電源：充滿電后儀器可連續工作3小時以上，亦可外接交流電源工作。11．工作條件：溫度-10℃～＋45℃，相對濕度 90％。四、儀器的系統組成和工作原理：電纜故障測試儀系統的組成方框圖如圖一所示：電纜故障快測儀主要由高壓沖擊單元、和波形記錄分析儀（測試主機）兩部分組成。1、高壓脈沖發生器 高壓脈沖發生器是該套電纜故障預定位的能量提供部分，向外提供高壓高能的電壓脈沖。主要由升壓變壓器、高壓整流二極管、充電電容、放電球隙組成。2、波形記錄分析儀（測距主機）這個部分是整個儀器的大腦，負責向其他部件發送指令，協調各部件的工作，并向操作者提供人機對話的界面。它的主要功能是對測量脈沖進行高速的采樣和記錄，再對采集到的信號進行高速的運算分析。

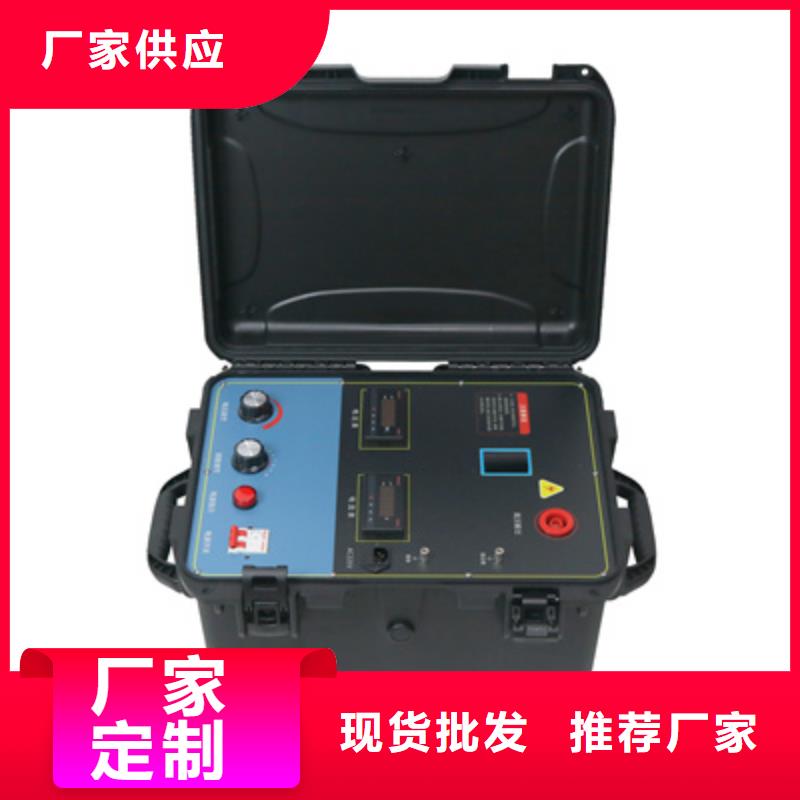

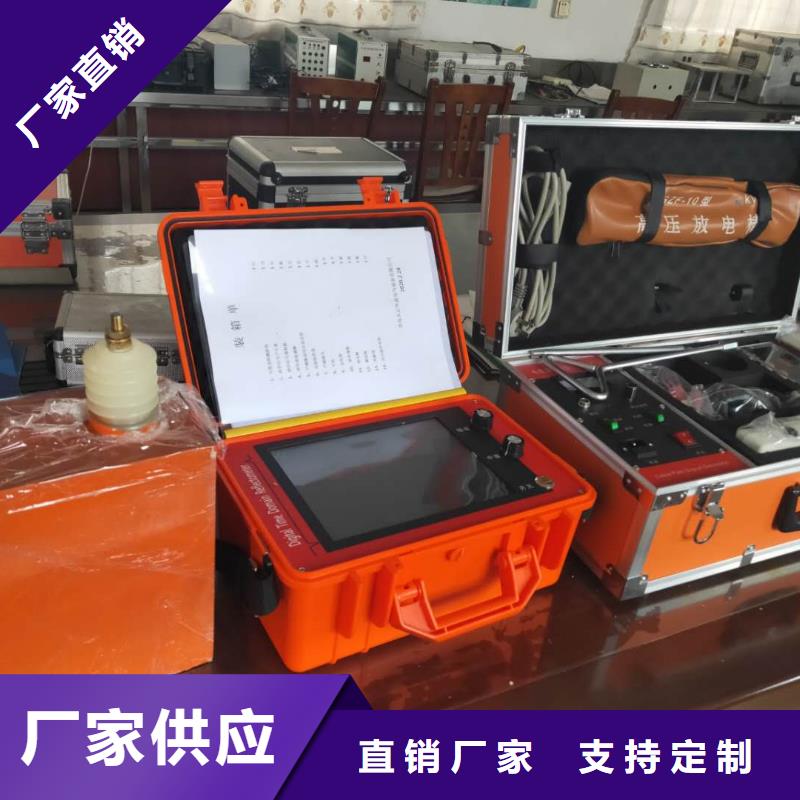

西安電纜故障探測儀把本設備的電源線、高壓輸出線連接好（注意：接線時，未使用的相線與測試地一起接大地）。 再將設備的保護接地線接變電站的地網，確保接地良好。同時在測試地線上連接好放電棒。2.根據測試目的選擇接線方式，將高壓輸出接線鉗和故障電纜連接，具體接線方式請參見配套測距儀和定點儀的使用說明書。3.將調壓調整旋鈕旋到零位。接通AC220V電源線，打開電源開關，電源指示燈亮。4.根據電纜的故障性質選擇放電模式 電纜泄漏電流很小的閃絡性故障測距時選擇直流，其他故障測距時選擇單次，定點時選擇周期 。5.再次檢查接線和設備工作方式是否正確！6.將電壓調整旋鈕調至零位，零位指示燈點亮，按高壓合/分按鈕，高壓合指示燈點亮，表示高壓輸入電源已接通。7.根據電纜的耐壓水平，調節高壓調整旋鈕，使高壓指示達到規定的電壓。電壓調整旋鈕離開零位后，零位指示燈熄滅。8.選擇放電模式：一般單次放電方式是為電纜故障測距設置的，只有按一下單次放電按鈕才進行一次放電； 周期放電方式是為故障定點設置的，放電周期約為5秒。9.進行測距或定點時可根據放電時電壓指示變化大小判斷故障點是否擊穿。當設備對電纜進行一次高壓沖擊時，若高壓指示變化較大，說明故障點已經被擊穿；若高壓指示變化較小，說明故障點沒有擊穿。故障點沒有擊穿時，不能進行故障測距和故障定點，需要進一步調高輸出電壓。10.工作完畢后，按高壓合/分按鈕，高壓分指示燈亮，設備自動將內部的高壓儲能電容存儲的電荷放掉，之后再關閉電源開關，再用放電棒高對壓輸出端放電。強烈建議在關閉電源開關之前，將高壓調整按鈕恢復零位！11.放電完畢后，待高壓指示的指示為零，確保儀器不帶電后，拆除接線，將線纜等收入附件包，以便下次使用。第四章 維護和質保儀器若有質量問題，儀器主機及附件三年保修。 儀器若在保修期之內因?yàn)槭褂貌划?dāng)造成損壞；或超過保修期發生的產品質量問題，我公司負責維修，維修時只收取更換器件的成本費。超過上述期限，維修時只收取更換的器件成本費。本機沒有用戶可自行維修的部分，若出現問題，請不要試圖自行維修，以免擴大故障，甚至發生觸電危險，請立即與本公司聯系，以便維修。

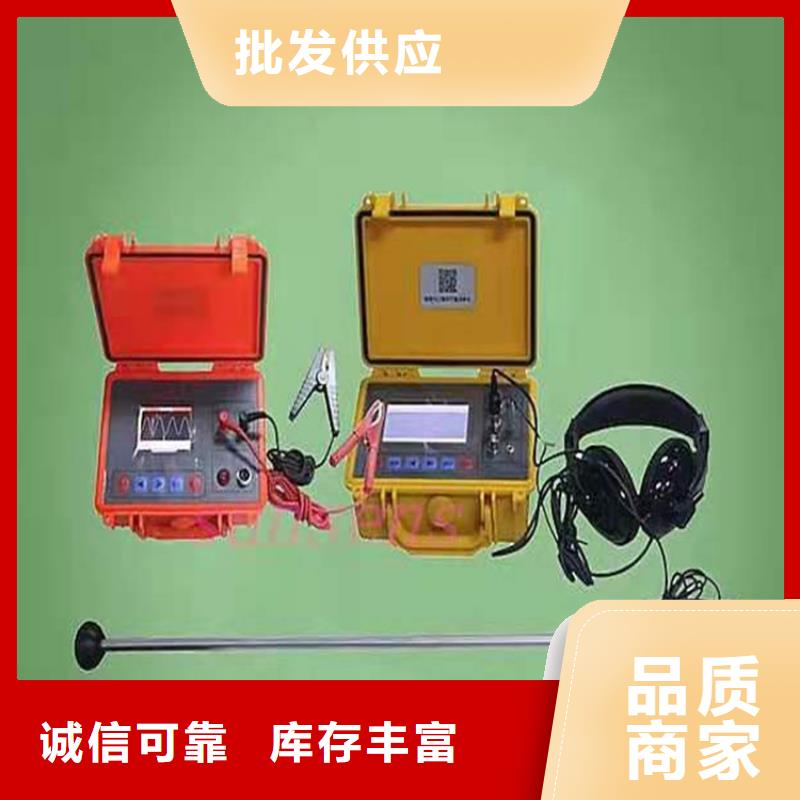

<西安>天正華意電氣設備有限公司 高壓鉤式電纜漏電檢測儀2023已更新(今天/價格)

西安電纜故障探測儀電力線纜故障檢測系統 參考技術規格/標準的產品。 技術資料要求： 投標方需提供投標產品相關技術，包括但不限于定位電源，測距及定點裝置。 功能性要求： 外觀設計：輕巧、便攜，便于現場移動。 集成化程度：接線簡單、操作方便。 性：耐壓較高，具備“緊急高壓分”開關功能。 （1）超長的測試范圍：測試范圍達100km。 （2）多種測距方式：具有低壓脈沖法、脈沖電流法、二次脈沖法。 （3）多種定點方式：相互驗證確保定點位置準確，可靠。 （4）智能定點：通過智能算法直接給出聲磁延時值，降低對測試人員的要求。 （5）波形時間差分析功能，通過波形判斷，無需判斷故障聲音真?zhèn)巍?（6）T20自動啞音功能：避免移動傳感器的噪音，損傷耳朵。 （7）提供被測電纜位置的左右方向指示，在定點的同時進行路徑探測。 （8）聲音通道濾波參數4檔可調，選擇合適的濾波器參數，抑制環境噪音。 （9）背景降噪功技術：有效濾除環境干擾噪聲，凸顯故障位置放電聲音，聲磁延時值測試更準確。 （10）360度羅盤導向功能：顯示電纜鋪設方向和傳感器的夾角，提高定點效率。 （11）隔音傳感器，傳感器采用雙層隔音方式，進一步減少環境噪音影響。 （12）電纜深度估算功能。 （13）半透半反大屏幕液晶顯示，確保陽光下可視。 （14）適用范圍廣：適用于1~35kv所有電纜主絕緣低阻接地、低阻短路、高阻接地、高阻短路、高阻泄漏、高阻閃絡、間歇性等各種高低阻電纜故障。 （15）供電方式：自帶T20適配電源，鋰電池供電，全程無需額外供電，方便野外使用。 （16）可搭配“AI人工智能AR專家”：直接指導現場作業人員完成現場操作和判斷。 （17）具備智能工作流后臺：可編輯標準工作作業流，發布任務給接收人。 （18）具備遠程協助功能：基于5G網絡通訊技術，能夠?qū)崿F(xiàn)實時后臺專家指導工作，具備凍屏標注、白板功能、文件傳輸、桌面共享、語音視頻實時交互的功能，可以隨時隨地通過選配件AR眼鏡與后臺專家交互。 （19）電纜AR遠程協助系統具備賬號管理、密碼管理的功能，能夠?qū)崟r(shí)北斗定位測試人員現場位置，予以指導。遠程協作后臺可支持電腦端、手機端。系統自帶電纜診斷云課堂，可以通過手機端和web端登錄學習。

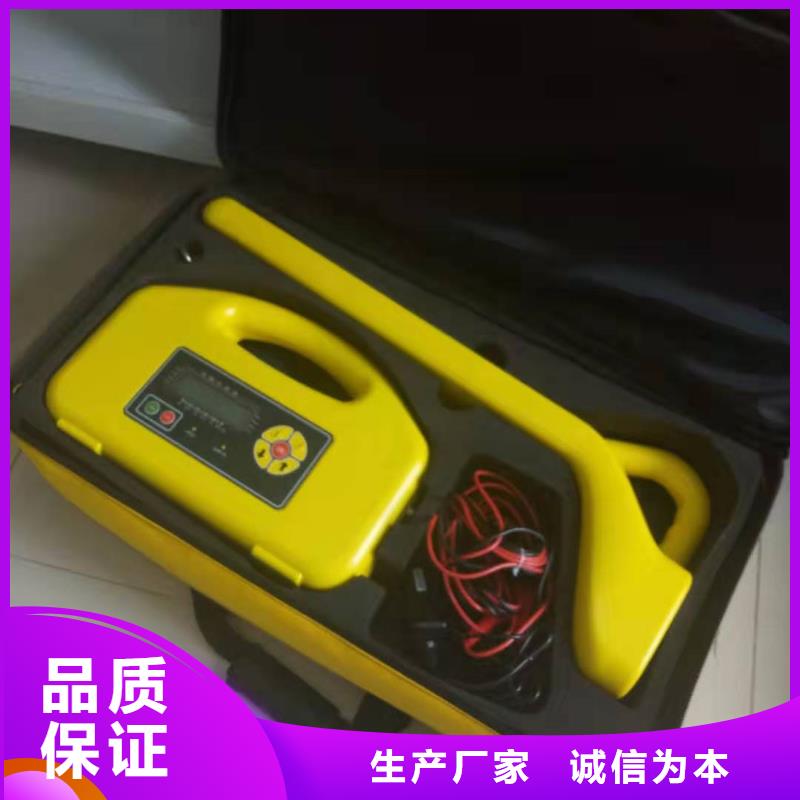

<西安>天正華意電氣設備有限公司

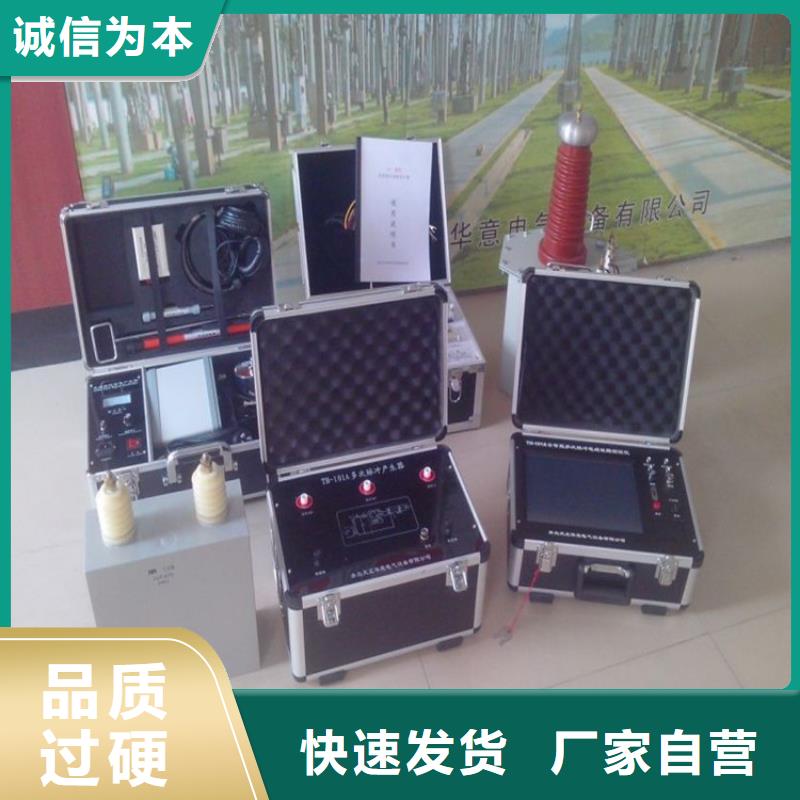

高壓鉤式電纜漏電檢測儀2023已更新(今天/價格) <西安>天正華意電氣設備有限公司

西安電纜故障探測儀 很多用戶都習慣使用此方法。是三次脈沖法測試電纜故障的一種補充方法。外接線路較為簡單，但是波形分析的難度較大，只有在大量測試的基礎上，有一定經驗后才能熟練掌握，遠沒有三次脈沖法簡單，但還是一種行之有效的測試方法。將儀器附帶的電流取樣器用信號線與主機連接后放在電纜與高壓設備間的接地線旁即可。只要沖擊高壓發生器輸出的電壓足夠高，故障點在此沖擊高壓的沖擊下圖六 高壓閃絡測試法接線圖被擊穿，電纜中就會產生電波反射。電流取樣器將地線上的電流信號通過磁耦合取得的感應反射電波傳電纜故障預定位測試主機，經過A/D采樣和數據處理，并將采得的波形顯示在屏幕上進行故障距離分析。圖七 高壓閃絡法測試波形儀器的預置方法和三次脈沖法的預置一樣，只是在預置時將采樣方法改成高壓閃絡法即可。電纜類型和采樣頻率確定以后就可以點擊“采樣”鍵 ，進行采樣等待。一旦高壓發生器進行沖擊高壓閃絡，儀器就自動進行數據采集和波形顯示。屏幕上方紅色波形是經過局部放大后的波形，下方藍色波形為測試波形全貌。當采集到較為理想的波形后，便可操作“波形縮放”和位移、移動游標來標定故障距離。操作方法與低壓脈沖法一致。4．波速測量不同廠家生產的電纜，盡管型號相同，因?yàn)楣に嚭徒橘|(zhì)配方的差異，會導致電波傳播速度的差異。如果直接使用儀器給出的平均電波傳播速度，會造成一定的測試誤差。為了更加地測試故障距離，往往需要重新核對（測試）該電纜的電波傳播速度。電波測速的方法如下：A.首先選一段已知長度被測電纜。如果此次被測電纜的長度為已知，也可以用此電纜進行測速。B. 儀器進入設置界面后，按“采樣方法”后選擇“速度測量鍵”。 選取適當?shù)牟蓸宇l率和脈沖寬度。儀器的測量夾子線接在被測電纜的芯線和外皮上。按“電纜長度”鍵，彈出對話框，填寫電纜長度值，按“OK”鍵。點擊“采樣”鍵 ，儀器屏幕將顯示低壓脈沖開路測試波形，通過游標定位儀器將自動顯示所選的電纜的測試速度。

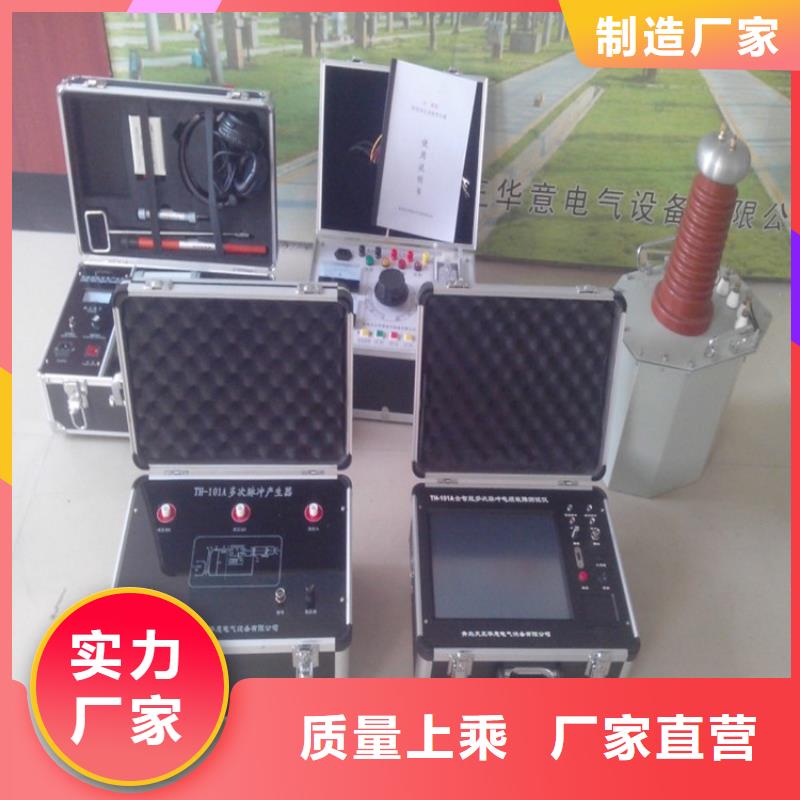

<西安>天正華意電氣設備有限公司

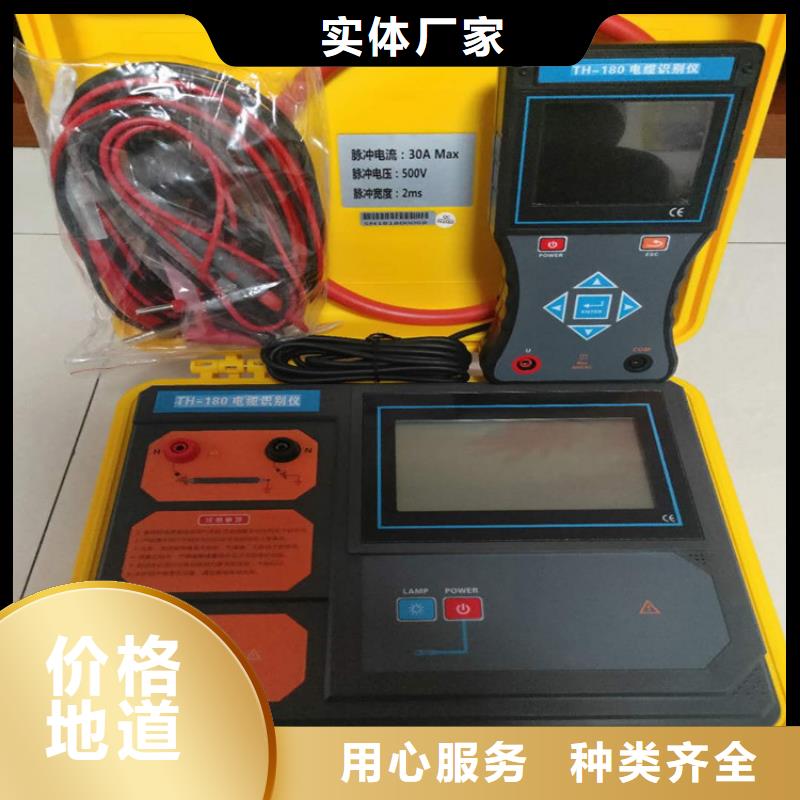

<西安>天正華意電氣設備有限公司 高壓鉤式電纜漏電檢測儀2023已更新(今天/價格)
<西安>天正華意電氣設備有限公司 高壓鉤式電纜漏電檢測儀2023已更新(今天/價格)

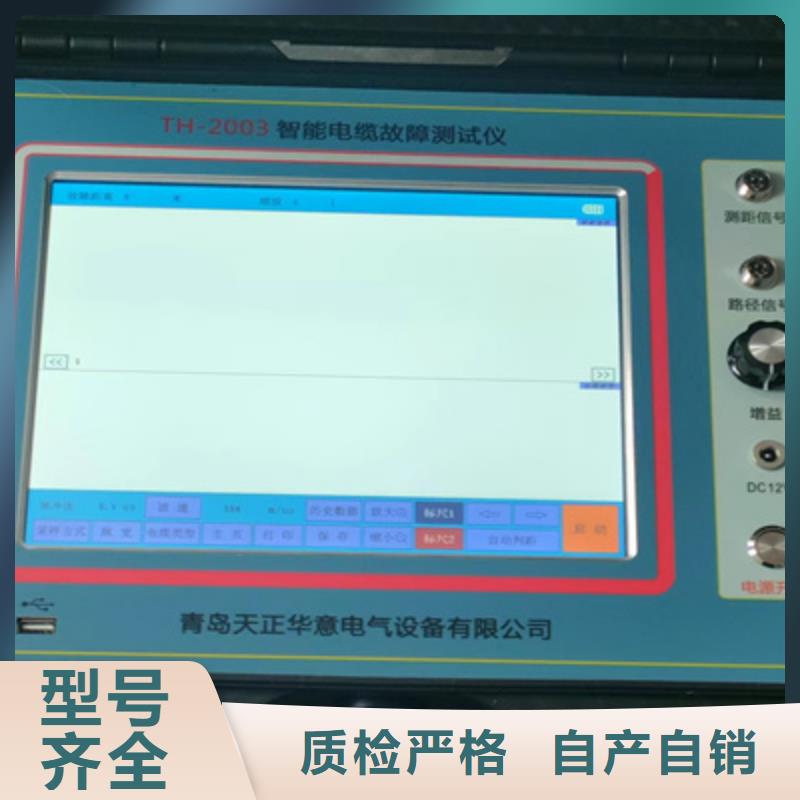

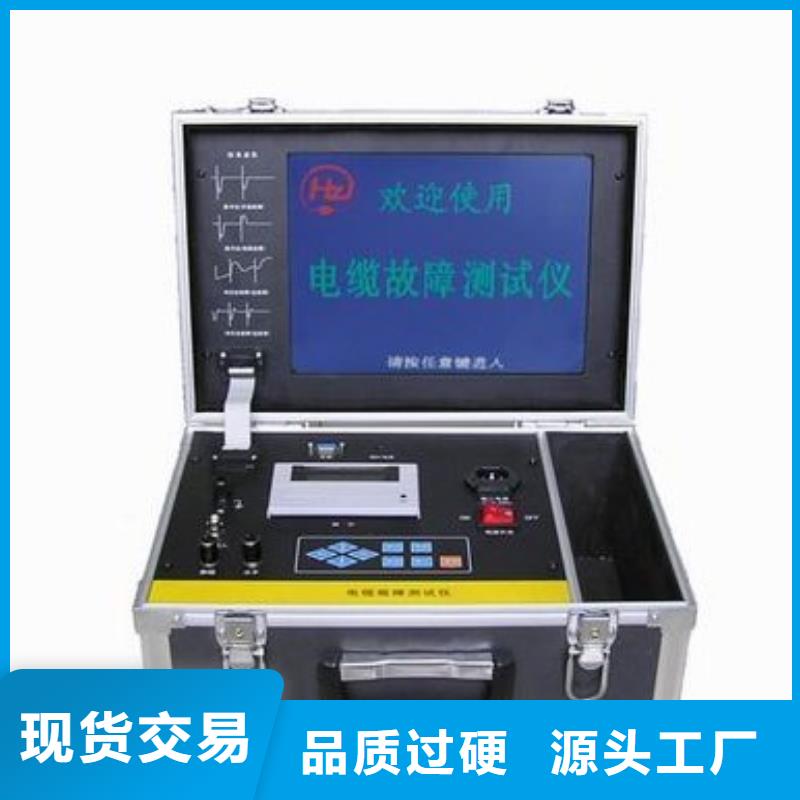

西安電纜故障探測儀 簡介一、系統組成電纜故障測試儀由測試主機、路徑信號產生器、路徑信號接收器和定位儀等幾部分組成。故障測試主機包括一體化電腦、低壓脈沖產生和數據處理，用于測試故障的距離，也可用來測量電纜的長度和電波在電纜中的傳播速度。路徑信號產生器產生頻率30KHz、幅度30V的斷續正弦波信號，用于尋測電纜路徑。路徑信號接收器用來接收路徑信號，用于查找電纜走向和估測電纜埋設的深度。定位儀用于故障點的定位。二、技術性能1、故障測試系統●可測試各種電力電纜的各類故障及同軸通信電纜和市話電纜的開路、短路故障?！窨蓽y(cè)量長度已知的任何電纜中電波傳播的速度。●測試距離：不小于16千米●系統誤差：小于0.5米●采樣頻率：25MHz●小分辨率：0.2米●測試盲區：小于16米●電源：直流12V(免維護電瓶)●重量：5Kg2、路徑信號產生器●輸出信號頻率：30KHz●振蕩方式：斷續●輸出功率：30W●電源：220V±10％●重量：4Kg3、定位儀●測試靈敏度：50Ω內阻的信號源輸出300Hz信號，定點儀在維持輸出為2V、信雜比優于20：1的情況下輸入信號不大于10μv?！褫斎胱杩梗翰恍∮?.2KΩ?！袷褂?×2000Ω耳機?！窆ぷ麟妷海篋C9V±10％。●使用環境溫度：-20℃～70℃三、進入與退出系統打開電源開關，稍等后系統進入主控界面。按“測試”按鈕進入測試方式；按“幫助”進入幫助系統；按“退出”可退出測試管理系統。關機時請使用windows系統的“開始”、“關閉計算機”。電纜故障測試一、測試原理本儀器采用時域反射（TDR）原理測量電纜故障的距離。對于低阻、開路故障，儀器向被測電纜發射一系列電脈沖有故障的電纜會在故障點產生一個反射信號（如果沒有電纜故障，反射為電纜全長）；對于高阻故障，給電纜上加一沖擊直流負高壓，使故障點產生反射脈沖。

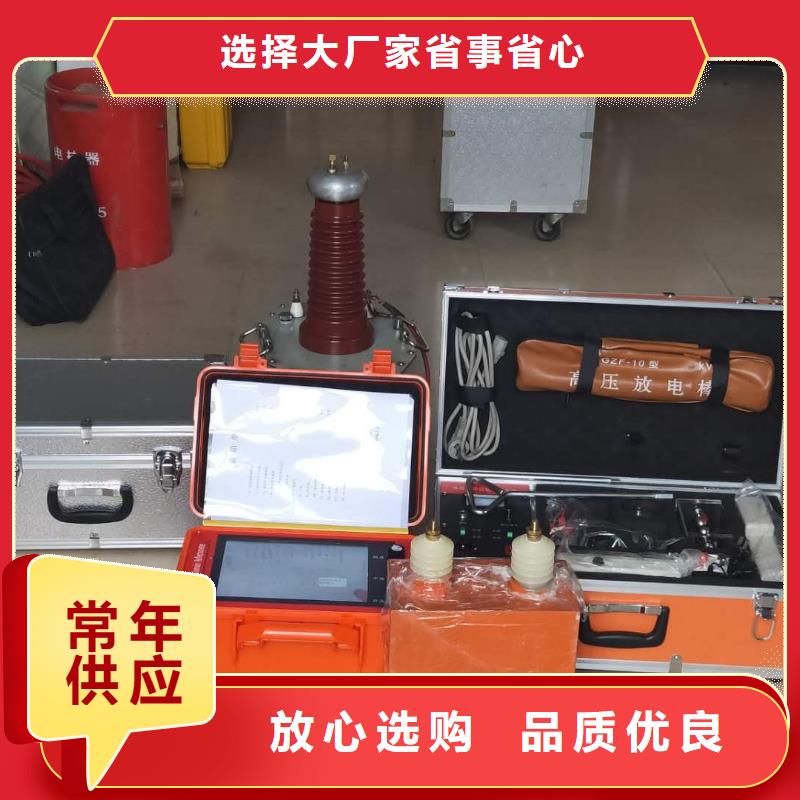

<西安>天正華意電氣設備有限公司 高壓鉤式電纜漏電檢測儀2023已更新(今天/價格)

西安電纜故障探測儀 儀器的操作使用步驟：由于本儀器主要在高壓環境中工作，在現場使用此儀器檢測電纜故障前，應詳細閱讀本使用說明書中的有關儀器測試原理、接線方式和使用注意事項。以免發生人身事故和損壞儀器設備。1．用低壓脈沖法測試電纜的低阻接地、短路、斷路故障A．此時不用多次脈沖控制器。直接在電纜故障測試儀的輸入輸出接口接出一根夾子線。將夾子線的紅夾子夾在故障電纜故障相芯線上，黑夾子夾在電纜的外皮地線上。B．啟動儀器電源開關，屏幕工作以后，觸摸屏幕任意地方進入設置界面。此時儀器默認的狀態是“低壓脈沖法”。應根據現場被測電纜種類、長度和初步判斷的故障性質選擇使用方法。設置在“低壓脈沖法”時，在此界面還可以進行波速測量和打開歷史文件查閱以前的測試結果。C. 完成設備參數設置后，點擊“采樣”鍵，儀器自動發出測試脈沖。此界面將顯示電纜的開路（全長）波形或低阻接地（短路）故障波形。若波形不好操作者應調節“中值”和“幅度”，并觀察采到的回波，直到操作者認為回波的幅度和位置適合分析定位為止。D．波形定位讀距離。低壓脈沖判距比較容易，只要將游標分別定位到發射波及反射波的起點即可。圖五 低壓脈沖法測試的開路全長波形界面E．“保存”很多時候，需要將測試結果保留或留作對比用，就要利用儀器中的“保存”功能，將此次測得的波形保存在儀器的數據庫中。如果測試人員認為有必要保存此次測試結果，可點擊“保存”鍵，根據子菜單提示操作即可。2．用沖擊高壓閃絡法測試電纜的高阻泄漏故障（包括高阻閃絡性故障）本儀器可用沖擊高壓閃絡法測試電纜的高阻泄漏故障。沖擊高壓閃絡法測試電纜的高阻泄漏故障是目前在國內流行的傳統檢測方法。

<西安>天正華意電氣設備有限公司 高壓鉤式電纜漏電檢測儀2023已更新(今天/價格)

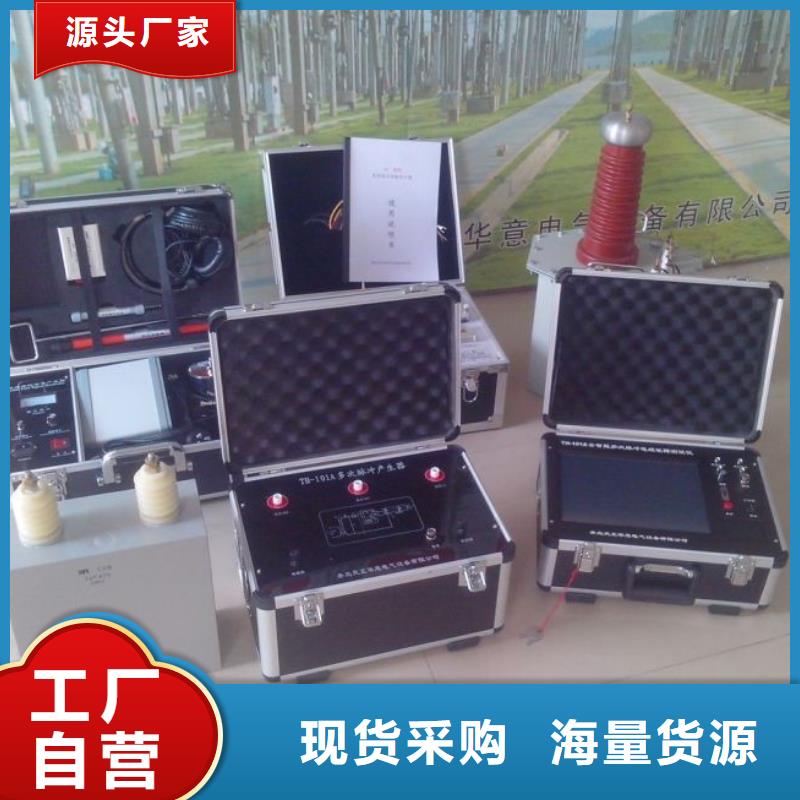

西安電纜故障探測儀 系統主要技術參數：1) 工業計算機控制，觸摸式操作方式，抗干擾能力強；2）系統功能：故障距離測量、故障點定位、傳播速度測試、電纜路徑查找、埋設深度探測；3）測試方式：低壓脈沖、閃絡法、音頻法、聲磁同步法、谷值法、峰值法、電磁感應法等；4）測試范圍：測試距離：60km，探測深度：2-5m；5）測量精度：粗測誤差：±10m（值）或1％（相對值），精測誤差：±0.2m（定點、路徑、深度）；6）采樣頻率：200MHz，小分辨率0.5m（100m/us）7）采樣方式：全自動連續采樣，決不漏掉任何一次放電波形8）低壓脈沖：寬度：自適應 幅度：400Vpp9）輸出功率：路徑功率：100W10）沖擊高壓：0～35kV 11）短路電流：0～320mA12）燒穿功率：0～2450J四、系統組成部件技術說明1、電纜故障閃測儀 1.1主要功能： 12寸工業級計算機控制、觸摸式操作方式；XP操作系統，可視無線專家指導，4G網絡；具有測距、測速等功能；200MHz采樣頻率，小分辨率0.5m（100m/us）全自動連續采樣，決不漏掉任何一次放電波形；測試方法：多次脈沖取樣，感應取樣，閃絡取樣、低 壓脈沖取樣1.2主要技術指標：八次脈沖法多次脈沖電纜故障測試儀1）可測35KV以下等級所有電纜的高、低阻故障，適應面廣。2）脈沖產生器承受沖擊高壓：不低于40KV3）數據采樣速率: 200MHz4）測試距離：＞60Km5）無測試盲區6）讀數分辨率：0.1m 7）系統測試精度小于20cm8）測試電纜長度設有：＜1Km （短距離）；＜3Km（中距離）；＞3 Km（長距離）；低壓脈沖幅度：約400VP-P 。9）八次脈沖發送及故障反射信號自動顯示，同時顯示電纜開路全長波形。使得故障特征波形的表示極為簡單。所有的高阻故障波形僅有一種，即類似低壓脈沖法的短路故障波形，自動顯示故障距離，沒有測試盲區。10）具有海量測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察。11）能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比

<西安>天正華意電氣設備有限公司

西安電纜故障探測儀 儀器操作使用方法1、聲音通道設置：儀器出廠時默認為全通。故障點沖擊放電的聲音頻率，受聲波傳播介質和傳播距離的影響非常大。聲波傳播速度越快，距離聲源的距離越小，聲波的高頻衰減就越少。在實際現場中，堅硬覆土物（比如水泥、石板下）的聲波傳播速度快，聲波高頻成分多。而在沙灘或泥土的覆土物上，放電聲音的高頻成分被大大的衰減，聲波低頻成分居多。濾波參數 功能描述全通 全通：帶寬100Hz~1.5kHz本設定提供的工作頻帶，適合在外界干擾比較小的環境下使用。低通 低通：帶寬100Hz~400Hz本設置特別適用于測量點距離正在故障點比較遠，或者覆土物是松軟的土壤或沙子的情況。但是該設置不能降低低頻干擾信號，容易發生低頻信號的噪音音量較高的現象。高通 高通：帶寬200Hz~1.5kHz本設置，適用于非常堅硬的路面或靠近故障點的情況。同時對低頻背景噪音信號大大衰減。帶通 帶通：帶寬150Hz~600Hz帶通濾波是在低通濾波和高通濾波設定之間做出的折中平衡。這樣根據不同的現場，選擇合適的濾波參數。本設備支持四種錄波參數

西安電纜故障探測儀按此鍵可在屏幕上顯示上次存儲的內容，以便分析與計算?！氨容^”鍵：按此鍵可將當前采樣的的波形和存儲在電腦內存內的波形同時顯示在屏幕上，用戶可對這兩幅波形進行比較分析?！捌揭啤辨I：按此鍵進入圖形左右移動功能，點“左移”“右移”鍵可將屏幕上顯示的兩個波形的起點對齊，以便計算距離。三、故障測試方法 故障測試一般分以下幾個步驟：首先摸清故障電纜的基本情況：用搖表及萬用表測量故障電纜的絕緣電阻，并用低壓脈沖測量電纜的全長、是否有斷線、短路等。第二、根據故障的具體情況確定合適的測試方式，測量電纜故障距離。一般我們把斷線故障和直流電阻值在100Ω以下的電纜故障稱為低阻（開路）故障，采用低壓脈沖法測試，其它的故障采用沖閃法或直閃法。第三、探測故障點附近電纜埋設的路徑及深度。確定故障點的準確位置。測試前將電纜始端和終端頭的所有連線斷開。測試系統的面板上有“輸入振幅”和“位移”兩個旋紐，分別用來調整下次采樣的輸入信號幅度和波形的上下位置。１、低壓脈沖方式低壓脈沖用于測試電纜中電波傳播的速度、電纜全長、低阻故障和開路故障。儀器連接如右圖。將測試儀的輸入線分別加到故障電纜的地線和故障相。根據故障的具體情況，也可以把輸入線加在兩個相線上測試?！駵y(cè)速度對于有些電纜，電波傳播的速度未知，必須通過測試來確定。我們只要知道電纜的全長，就可以通過測試計算出該電纜中電波傳播的速度。在“測試方法”菜單選擇“測速度”，根據電纜的長度選擇“0.2μS”或“2μS”，一般500 m以下用0.2μS。鍵入電纜全長后按“采樣”鍵，配合調整“位移”和“幅度”旋紐，使信號的幅度和基線處于便于觀察的位置。移動游標至低壓脈沖的下降沿后按“定位”，再移動游標至反射信號的前沿，屏幕上即可顯示此種電纜中電波的傳播速度。如果發射和接收的波形離的太近，可按“擴展”鍵將波形擴展后再計算。

西安電纜故障探測儀我們根據發射脈沖和反射脈沖的時間差及電纜中電波的傳播速度，可測出故障點到測試端的距離為：S＝VT/2式中：S代表故障點到測試端的距離V代表電波在電纜中的傳播速度T代表電波在電纜中來回傳播所需要的時間在速度V已知和時間T已經測出的情況下，就可計算出故障點距測試端的距離S 。這一切只需稍加人工干預，就可由計算機自動完成，測試故障迅速準確。二、測試系統控制面板介紹測試面板可分為四部分：菜單欄、狀態欄、圖形顯示區、功能鍵區。１、菜單欄 菜單欄包括“數據管理”和“測試幫助”兩個菜單：“數據管理”菜單：包括“打印”、“讀盤”、“存盤”、“結束”四個菜單項。選擇“打印”可將屏幕顯示內容用打印機打印出來；選“存盤”可將測試的波形和數據存儲于電腦的硬盤或外存儲器（如U盤等）中，作為資料保存；選“讀盤”可調出以前測試時存儲的波形，以供事后分析；選“結束”可退出該控制面板。２、狀態欄 狀態欄里顯示四個方面的信息：左邊是測試方式；第二個是選擇的電纜介質所對應的電波速度（若是測速度，則不顯示介質信息）；第三個是故障距離（或電纜長度）；右邊顯示測試日期。３、圖形顯示區 圖形顯示區用來顯示采樣所得的波形，電腦內存儲的波形也可以通過讀盤或調用在此顯示，供使用人員分析。４、功能鍵區功能鍵區由14個按鍵組成，可分為三類。初始化數據：包括測試方法和介質選擇兩個鍵。測試方法：有兩種選擇，“測故障”和“測速度”。基本的測試方法有三種，“低壓脈沖”、“沖閃”、“直閃”?！暗蛪好}沖”有“2μs”和“0.2μs”兩種脈寬可選擇。 “沖閃”包括“電感電壓取樣”，“電阻電壓取樣”，“電流取樣”三個菜單項；“直閃”包括“電壓取樣”“電流取樣”兩個菜單項。介質選擇：程序初始化時設置為“油浸紙型”，如果是其它介質的電纜，可根據電纜的介質選擇。
