以下是:三相電能表校驗裝置【配電終端測試儀】匠心制造的產品參數
| 產品參數 |
|---|
| 產品價格 | 666/臺 |
|---|
| 發貨期限 | 1 |
|---|
| 供貨總量 | 1000 |
|---|
| 運費說明 | 含運費 |
|---|
| 小起訂 | 1 |
|---|
| 質量等級 | 0.05 |
|---|
| 是否廠家 | 是 |
|---|
| 產品材質 | 鋁合金 |
|---|
| 產品品牌 | 青島天正華意電氣 |
|---|
| 產品規格 | 158 |
|---|
| 發貨城市 | 青島 |
|---|
| 產品產地 | 青島 |
|---|
| 加工定制 | 是 |
|---|
| 產品型號 | TH |
|---|
| 可售賣地 | 全國 |
|---|
| 產品重量 | 6 |
|---|
| 質保時間 | 三年 |
|---|
| 外形尺寸 | 158 |
|---|
| 適用領域 | 電氣電力 |
|---|
| 質量認證 | 9000 |
|---|
| 產品功率 | 10 |
|---|
| 工作溫度 | 45 |
|---|
三相電能表校驗裝置【配電終端測試儀】匠心制造_天正華意電氣設備有限公司(淄博分公司),固定電話:18669895723,移動電話:13708956461,聯系人:楊經理,QQ:805146545,平度市平安路2號 發貨到 山東省淄博市。 山東省,淄博市 淄博是山水結合的組團式城市（組群式城市），有博山風景名勝區；也是資源型城市和全國老工業基地，全國首批產業轉型升級示范區，設有山東省區域性股權交易市場（齊魯股權交易中心）。淄博高新技術產業開發區，屬山東半島自主創新示范區；淄博市張店區為大眾創業萬眾創新示范基地。2020年6月，經中央依法治國委入選為批全國法治政府建設示范地區和項目名單。
以下是我們上傳的三相電能表校驗裝置【配電終端測試儀】匠心制造實拍視頻，您可以點擊觀看。
以下是:三相電能表校驗裝置【配電終端測試儀】匠心制造的圖文介紹
三相電能表校驗裝置數字合成正弦信號源輸出的三相電壓電流信號的相別、幅值、相位、頻率，均軟件可控?？捎涉I盤或PC機控制實現電能表校驗所需的負載點要求。標準鎖相環電路和數/模轉換器的高穩定度直流參考基準保證了輸出正弦信號的長期穩定性。數字合成正弦信號源產生的電壓和電流標準正弦信號，分別通過各自的反饋補償調整電路送到電壓功放和電流功放進行功率放大。放大的正弦電壓信號經電壓輸出變壓器升壓后送到被校表和標準電能表。放大的正弦電流信號通過升流變壓器升流后由裝置的電流輸出端子輸出，串接標準表和各被校表電流線圈后回到升流器。輸出電壓、電流信號經電流、電壓反饋采樣互感器采樣，反饋回功放前級的反饋補償調整電路。裝置的監視表（或標準表）提供輸出實時監測。校驗裝置的軟硬件設計，使輸出電壓、電流、相位、頻率均具有滿意的設置精度和調節細度，并具有較高的輸出穩定度和較低的失真度。校驗裝置配置了由本公司自主開發的電能表校驗系統軟件，該軟件需在Windows XP操作系統環境下運行。軟件用菜單提示、視窗風格、功能強大，并提供多種檢驗報告打印格式供選擇。
三相電能表校驗裝置校驗電能表的基本操作電能表校驗是校驗儀的核心、基本的功能，儀器通過與被校電能表同功率相連，測算被測表的電能誤差。正確的操作流程為：接好工作電源-＞開啟工作電源開關-＞根據被校電能表設置相應參數-＞接好電壓、電流測試線-＞接入光電采樣器或脈沖線-＞接線判別(可選)-＞開始電能表校驗-＞保存校驗結果-＞拆除測試線-＞關閉電源。2.6.1具體操作流程?接好工作電源使用外接電源：先插好外部電源線，將“電源選擇開關”撥至“外”，開啟“總電源開關”。使用測試線路供電：根據2.3.3章節的描述，結合被校電能表的實際情況，正確接入電壓線路。特別是Ua、Uo電壓端子必須接入電壓在45V~450V以內的交流電源。在目前的高低壓計量體系中，電壓一般有57.7V、100V、220V、380V四種，這四種電壓區間均可以滿足儀器的正常工作。?校表參數設置開機后，儀器進入“綜合界面—校表設置”界面，光標停留在“常數”項，根據被校電能表的參數，使用鍵盤的“↑”、“↓”、“←”、“→”鍵以及數字鍵等按鍵進行參數設置。每項設置完成后，單擊“確定”鍵保存。?接測試線或鉗表電壓測試線、電流測試線或鉗表，根據2.3.3章節的描述，按不同的被校表種類及現場情況選擇不同的接線方式，將各相電壓、電流接到儀器內。?脈沖信號接入根據現場需要，可以選擇光電頭或脈沖線采集被校電能表的電能脈沖。?接線判別由于三相電能表的類型較多，表尾接線較多，校驗儀接線和被校表接線都容易發生接線錯誤的情況。為了幫助用戶分析接線情況，在儀器的“綜合界面”和獨立的“接線判別”界面，都可以進行接線判別功能。本儀器會根據所接入的電壓、電流信號，繪制出對應的向量圖，并給出“感性負載”和“容性負載”兩種情況的接線判定結果。操作人員可以根據現場情況，結合判別結果，對現場的接線情況作出較為準確的判斷。如果接線判定結果提示當前接線存在錯誤，可根據儀器給出的提示對被校電能表的接線作出修改。

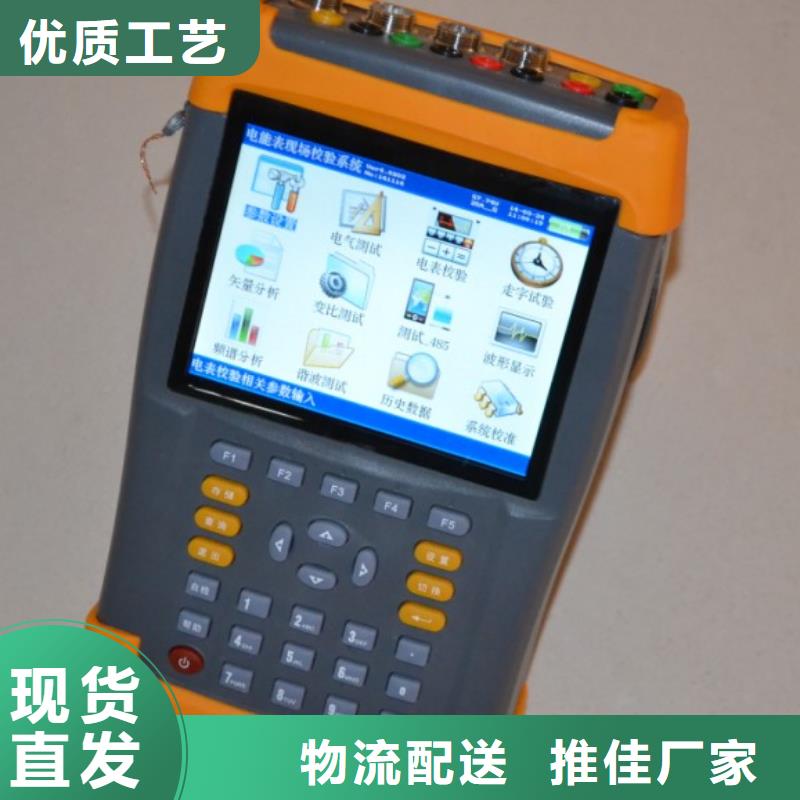

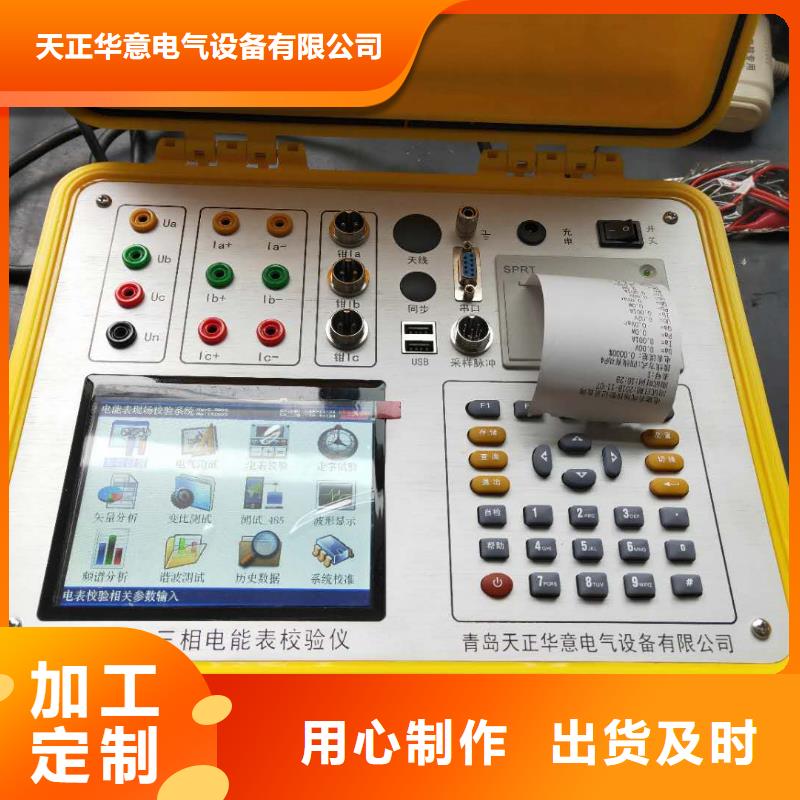

三相電能表校驗裝置液晶界面液晶顯示界面主要有十三屏，包括主菜單、十二個功能界面，顯示內容豐富。(1)開機界面圖四、主菜單當開機后顯示圖四所示的主菜單界面。屏幕頂端一行顯示狀態參量，包括：程序版本號、電壓檔位、電流輸入方式、日期時間、電池剩余電量（用戶可根據此數值來判斷是否需要為儀器充電）。中部為功能菜單選項，共十二項，包括：參數設置、電氣測試、電表校驗、走字試驗、矢量分析、變比測試、測試_485、波形顯示、頻譜分析、諧波測試、歷史數據、系統校準。通過↑、↓、←、→鍵進行選擇，按確定鍵進入相應功能界面；屏幕下方為提示欄，為用戶進行簡單的操作提示，方便用戶正確操作。（2）參數設置界面圖五、參數設置屏如圖五所示：參數設置界面用于調整試驗前所需要確定的數據。包括：PT變比、CT變比、電表常數、設定圈數、輸入方式、電流輸入、設置日期、設置時間、電表編號、485_規約、485_速率。PT變比 — 當進行高壓計量直接測試時，用來輸入高壓計量表計所接的電壓互感器比值，從而在電氣測試中的一次參量中可直接換算到一次側的電壓值；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。CT變比 — 分兩種情況；當進行高壓計量直接測試時，用來輸入高壓計量表計所接的電流互感器比值，從而在電氣測試中的一次參量中可直接換算到一次側的電流值；當進行低壓計量表計直接從CT一次側取樣進行電表校驗時，用來輸入計量表計所接的電流互感器比值，才能完成正常的校驗；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。電表常數 — 指被測表的標準電能脈沖常數，輸入范圍為0~100000；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。設定圈數 — 指校驗周期，即幾圈（或幾個脈沖）計算一次誤差；先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。
