恒 流 裝 置

一、概述

裝置是采用本公司的金屬管浮子流量計或玻璃轉子流量計與恒流閥配合，在系統中實現流量測量并確保流量恒定輸出。

由于浮子流量計可靠、測量穩定的特點，因此該系列吹掃裝置流量計對于入口或出口壓力變化時，能夠確保流量恒定輸出，可以廣泛應用于石油煉制、化工、乙烯、化肥、鋼鐵、化纖紡織等行業變送器的吹掃、差壓法液位測量等過程控制中。

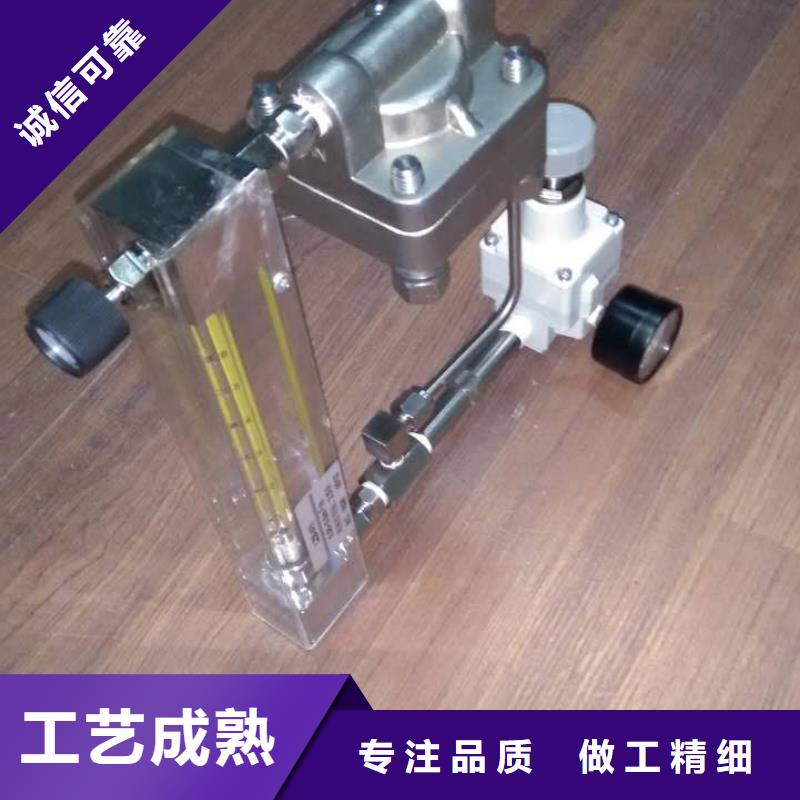

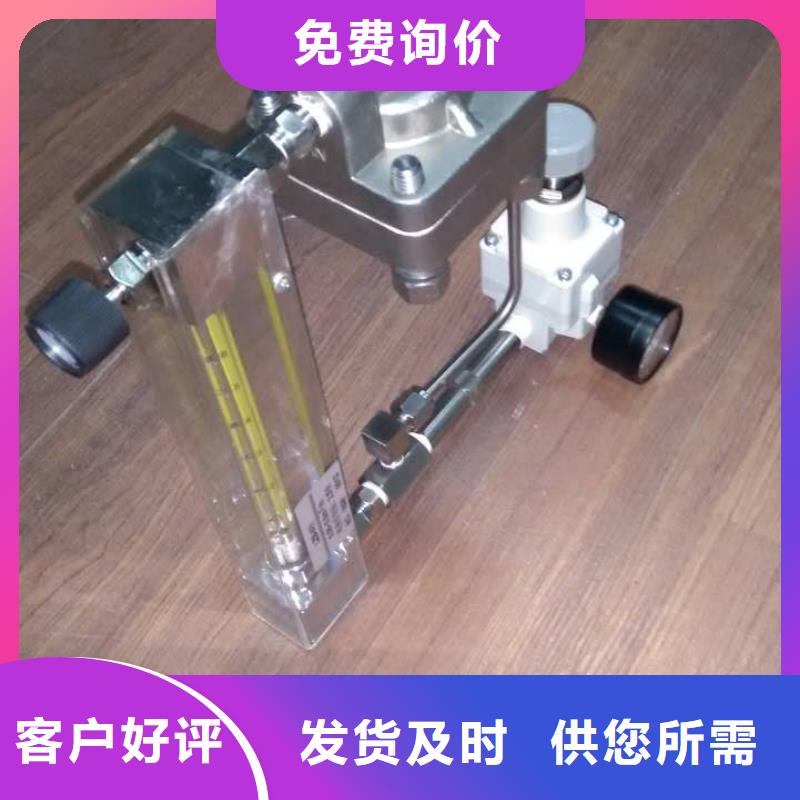

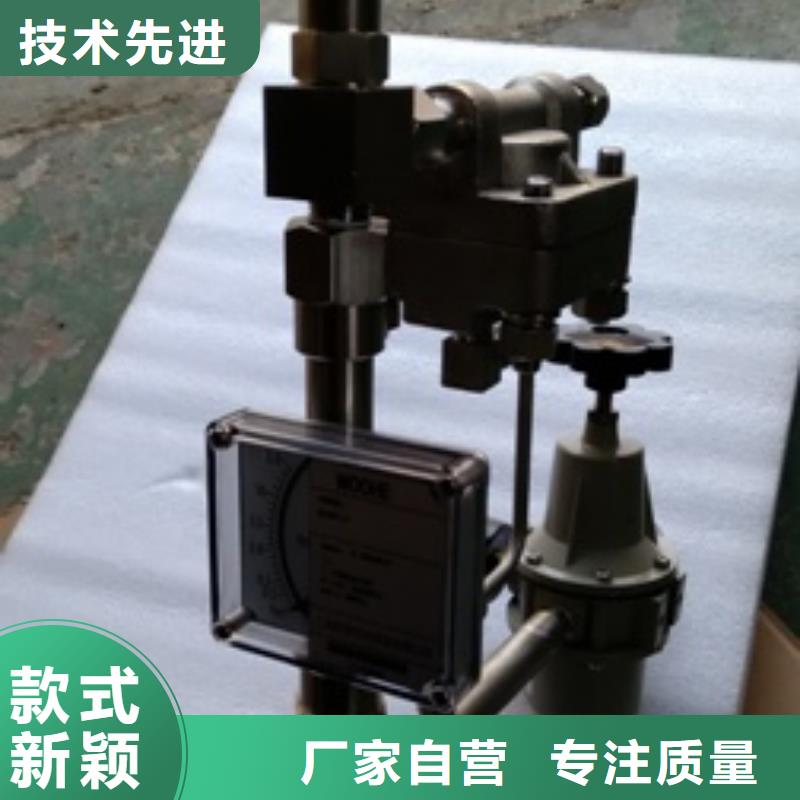

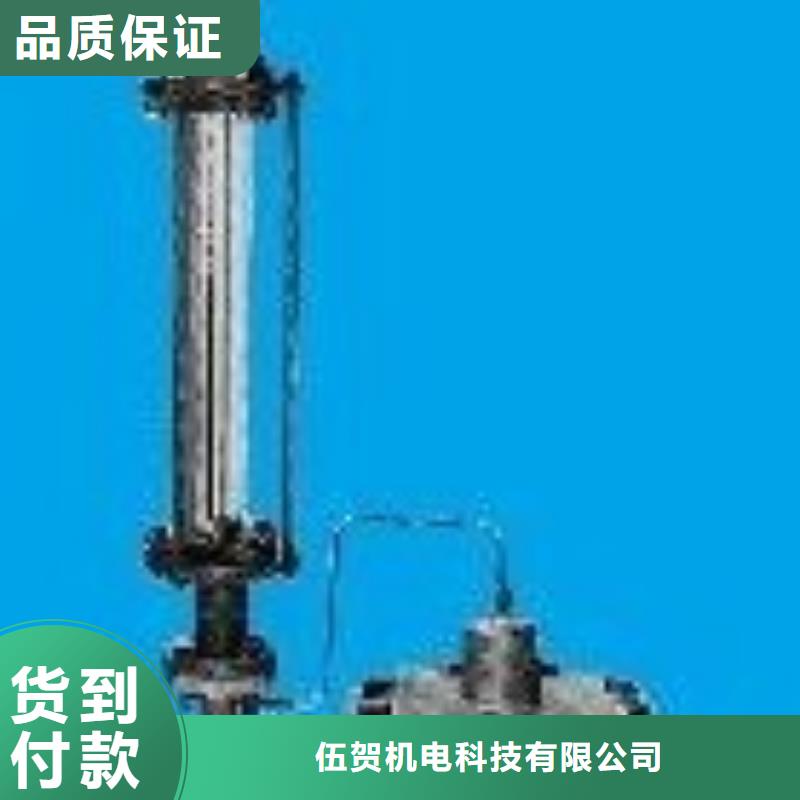

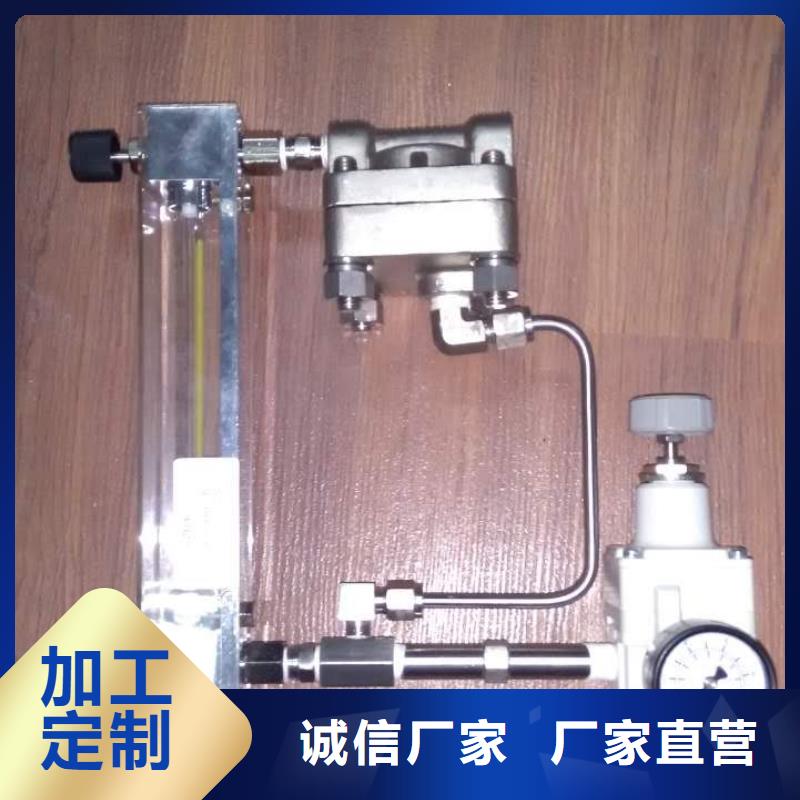

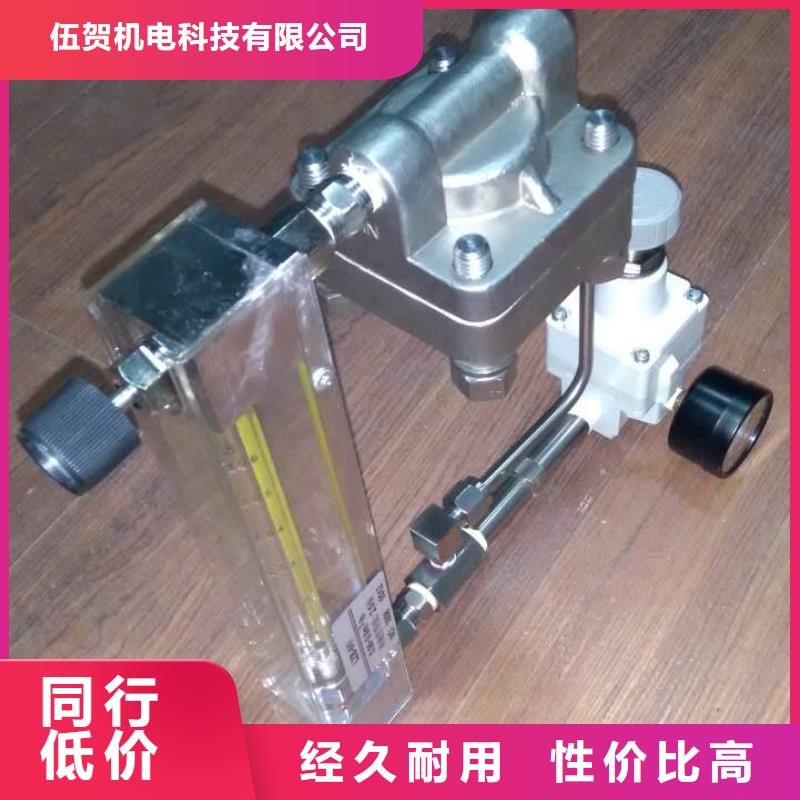

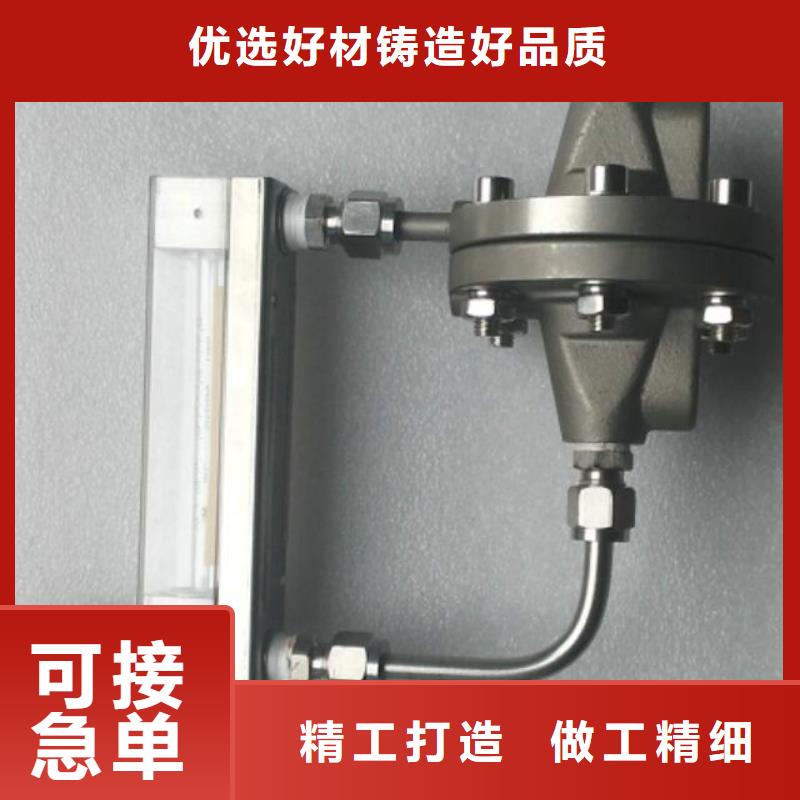

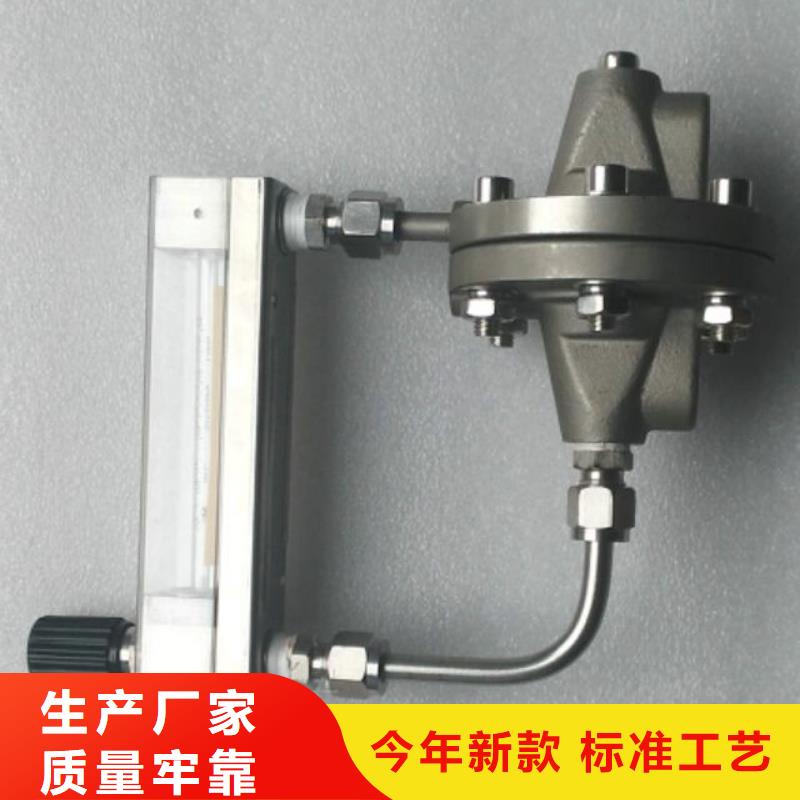

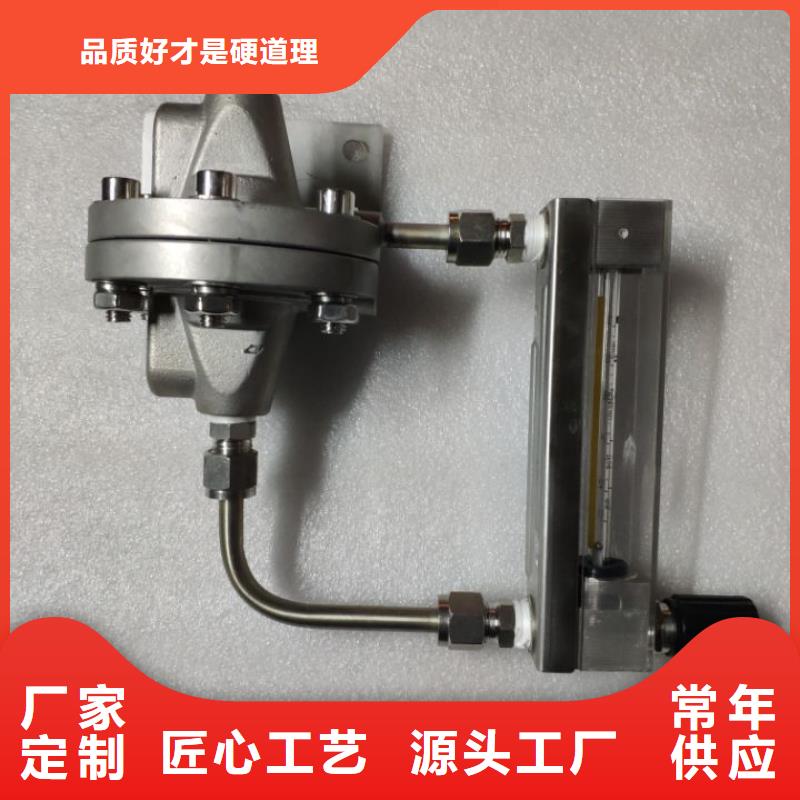

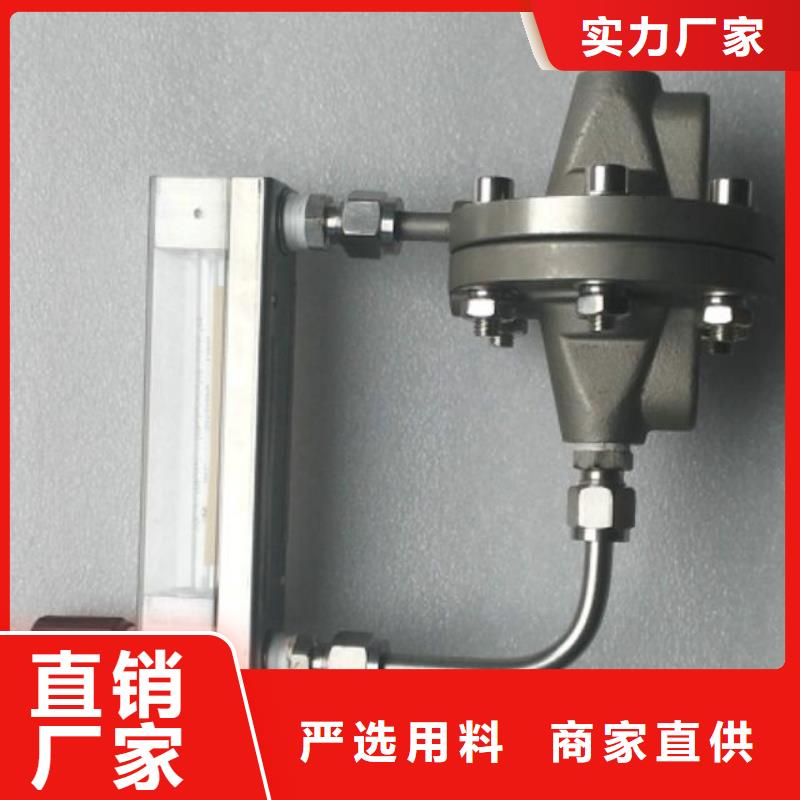

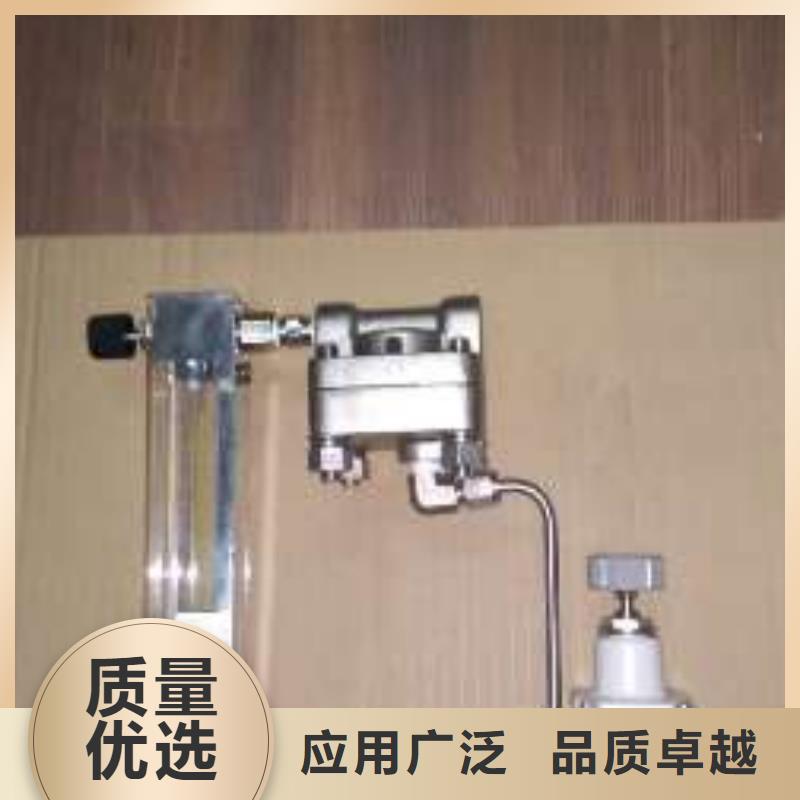

CWH吹掃裝置

一、概述：

CWH系列吹掃裝置組成：

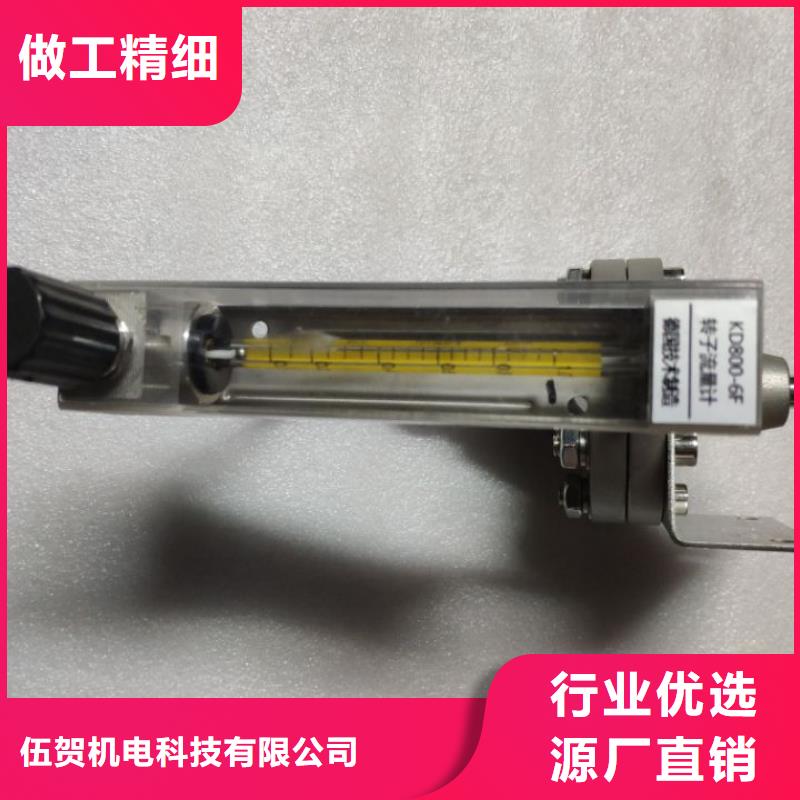

1、（玻璃管）金屬管浮子流量計。

2、流量調節針閥。

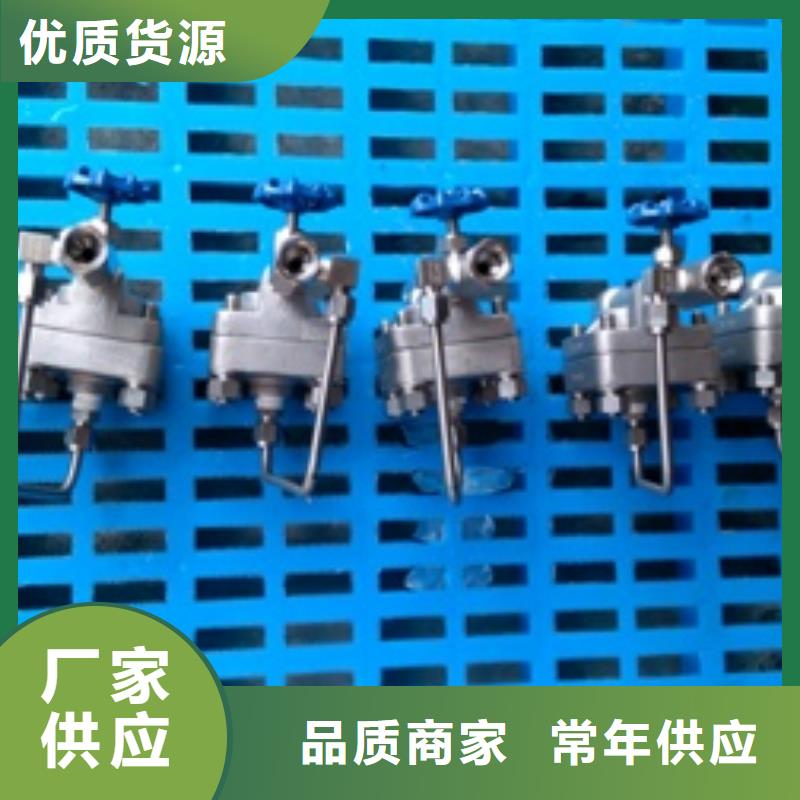

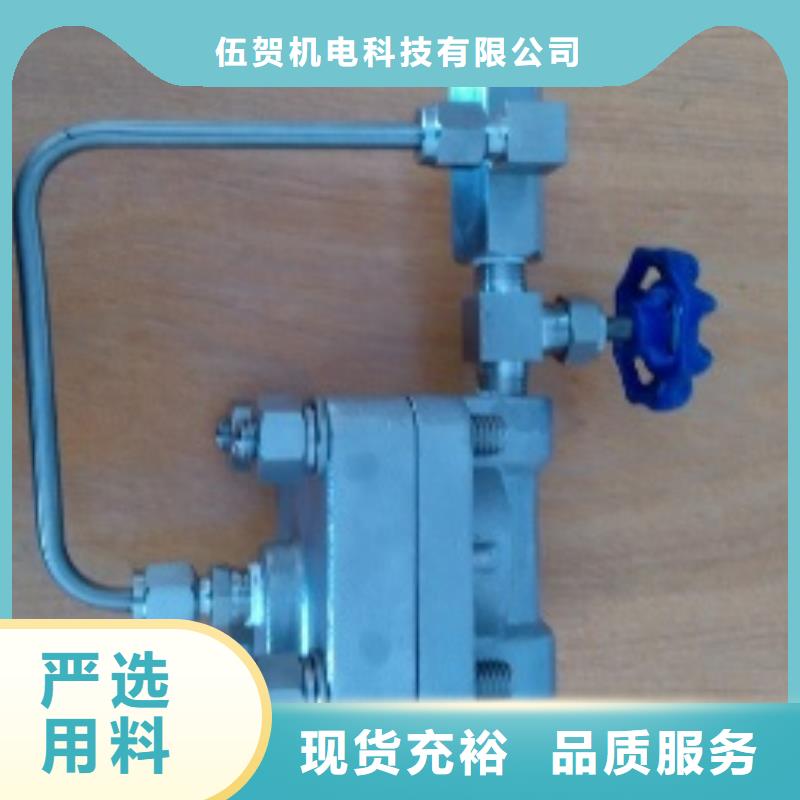

3、恒流量調節閥。

在恒流量調節閥的自動控制作用下，不管是管路中入口（一次側）壓力變化還是出口（二次側）壓力變化，始終能夠保持管路中的流體流量為恒定輸出，其管路中的流體流量由（玻璃管）金屬管浮子流量計就地指示直接讀出。還能附加一點上限或下限報警功能。一般應用于要求管路中流體流量恒定輸出的場合，與其它儀表配合使用可測量壓力、液位、密度等工藝參數，廣泛應用于石油、化工、冶金、電子、電力等工業領域。

二、特點：

1、適應壓力：工作壓力 可達10MPaG（特殊向廠家咨詢）。

2、適應流體：液體、氣體。

3、金轉流量計：磁耦合技術，達到高精度、寬的讀數范圍。

4、適用腐蝕性液體：主要部件采用SUS316不銹鋼，其它采用SUS304、SUS316可選。

5、附加報警裝置，4～20mADC號輸出（都可選），具體請見浮子流量計選型資料。

三、技術參數：

流量上限范圍：    5～4000L/h[水：密度1.0g/cm3、粘度1mPa·s]

(滿量程)  0.15～120Nm3/h(空氣：0℃、0MPaG)

連 接 通 徑：    1/4〞、3/8〞、1/2〞、3/4〞、1〞、1-1/2〞、2〞等

連 接 規 格：    螺紋連接：NPT、Rc、G

                 卡套連接：?6、?10

                 法蘭連接：GB、ANSI、HG、DIN

                 其它連接規格，請與廠家聯系

工作壓力：   10MPaG（特殊需向廠家咨詢）

可控制的差壓范圍：

水在300L/h及以下，空氣在9Nm3/h及以下流量范圍時：0.06-0.6MPa

水在300L/h及以上，空氣在9Nm3/h及以上流量范圍時：0.1-0.5MPa

流體溫度：        -40～200℃

環境溫度：        -40～80℃

環境濕度：        5%-95%RH

精    度：        ±5%F.S.

范圍度：            10:1

指示器：           防護等級IP65，IP67.

流向：             底后→頂后，底→頂后，底后→頂，底→頂

安裝：             管路固定或面板式安裝

對于高壓系統采用高壓雙減壓閥吹洗裝置：入口減壓閥+轉子流量計+流量調節閥+出口減壓閥的方式來滿足客戶要求，具體向廠家咨詢。
