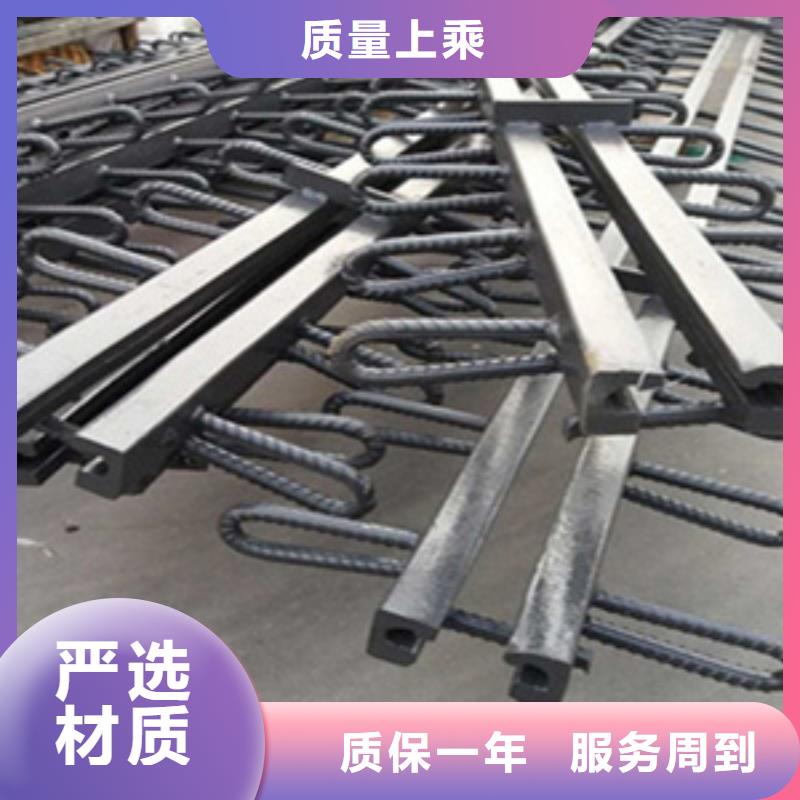

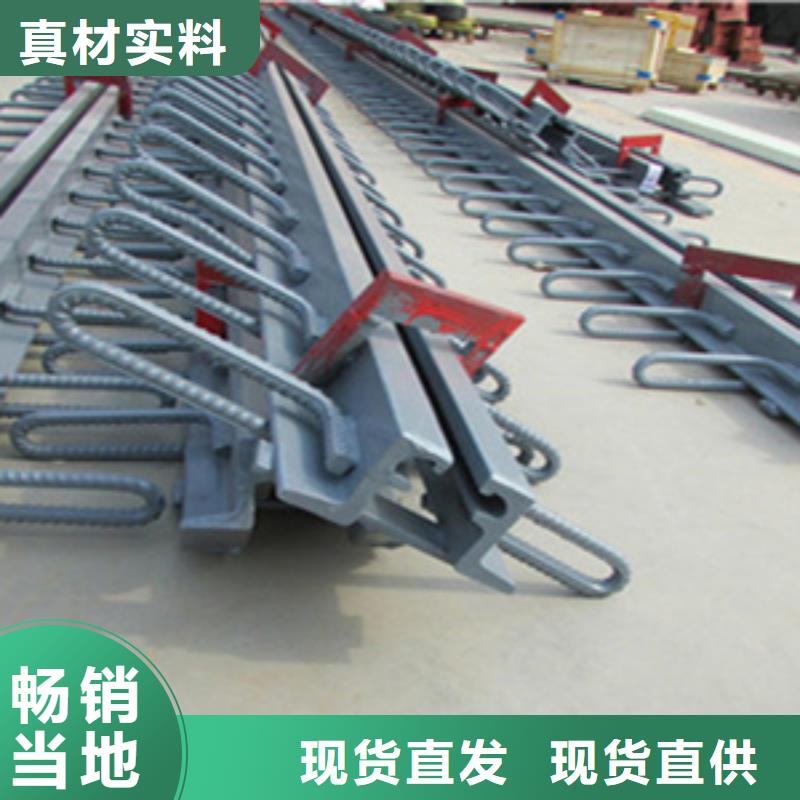

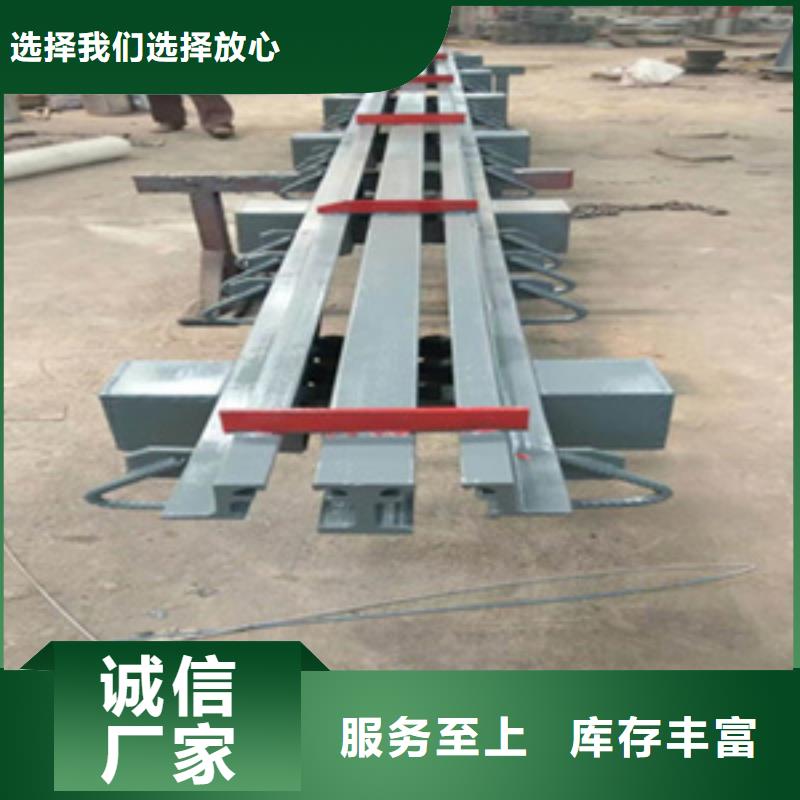

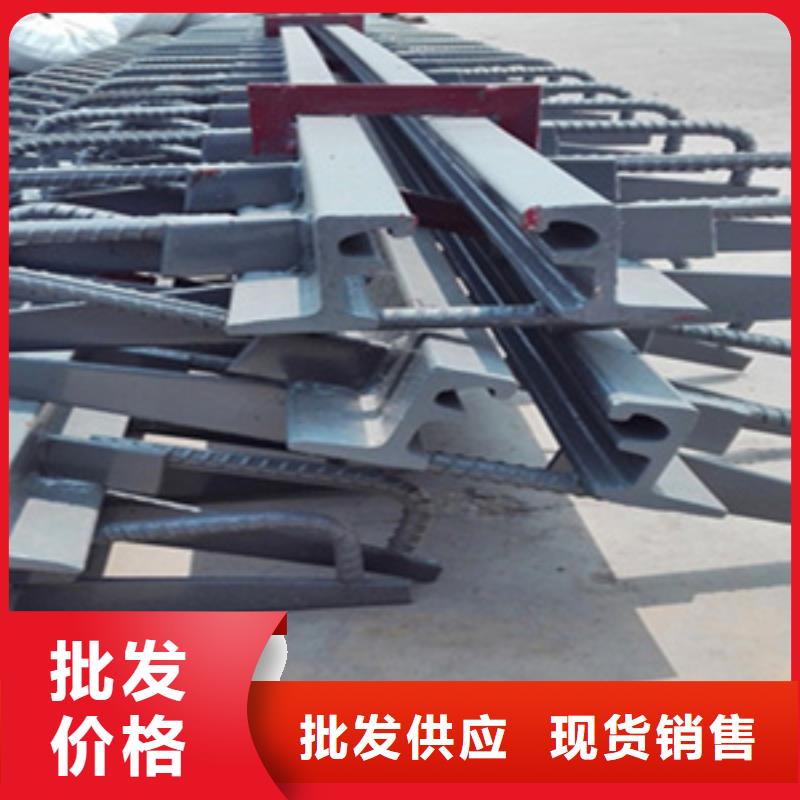

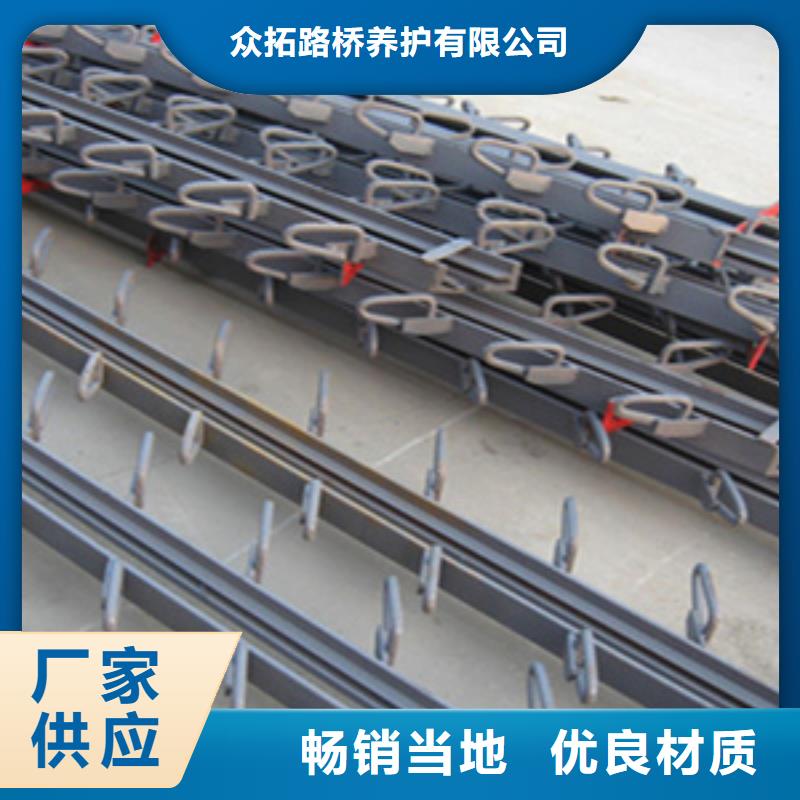

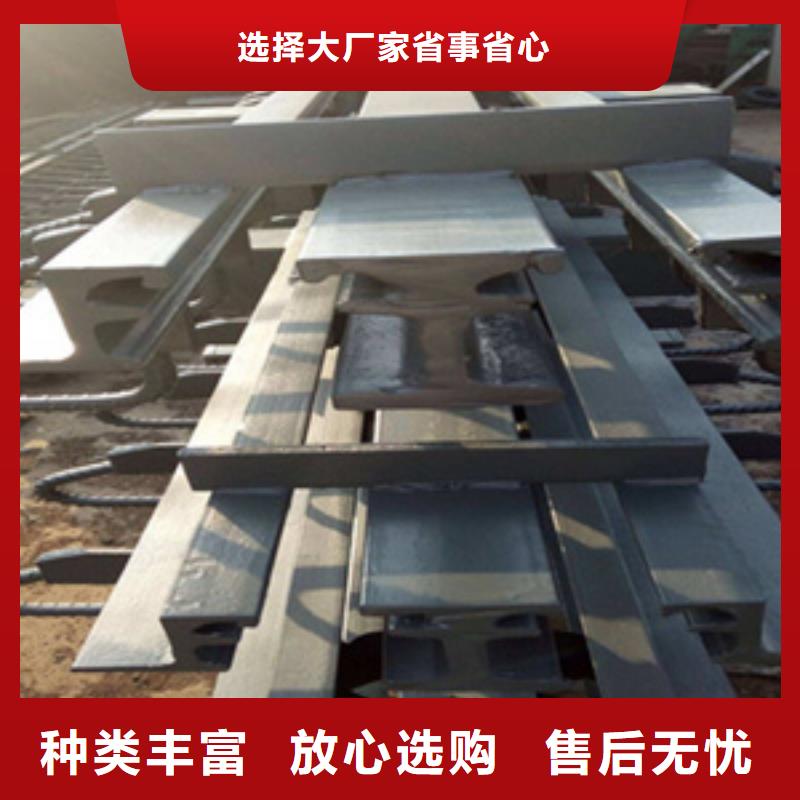

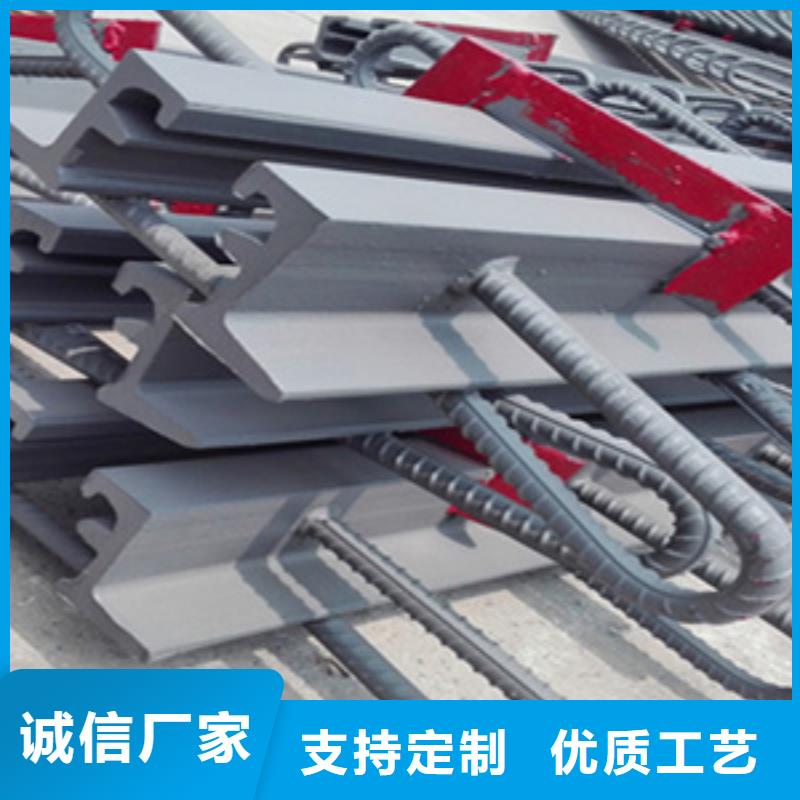

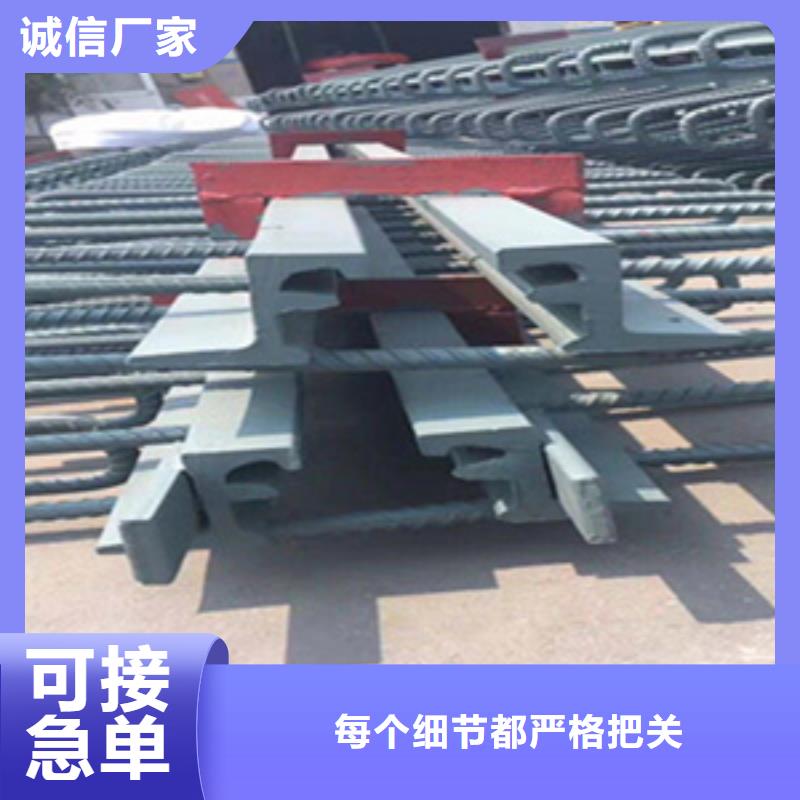

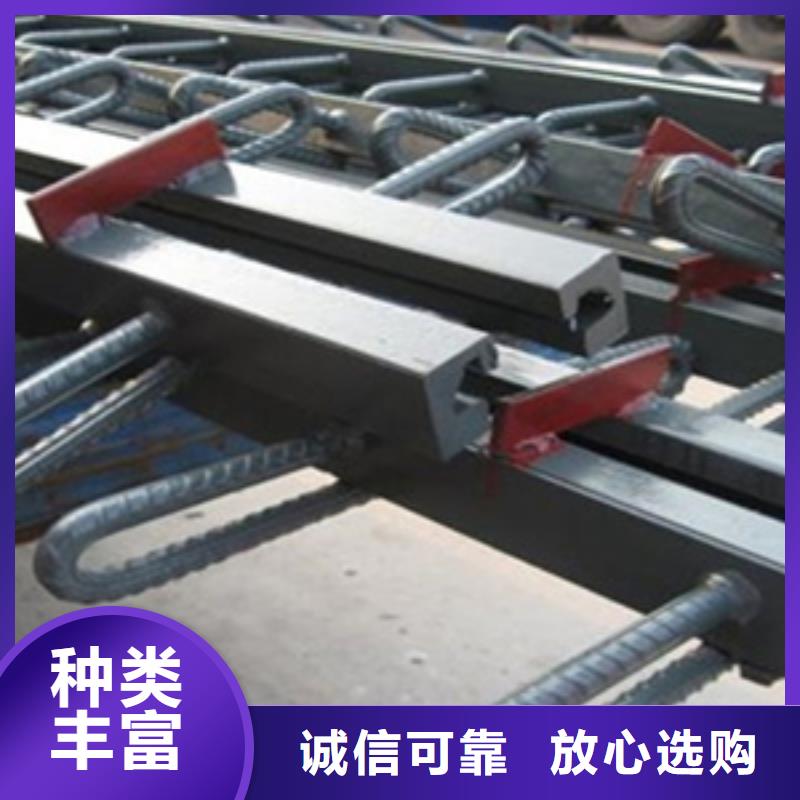

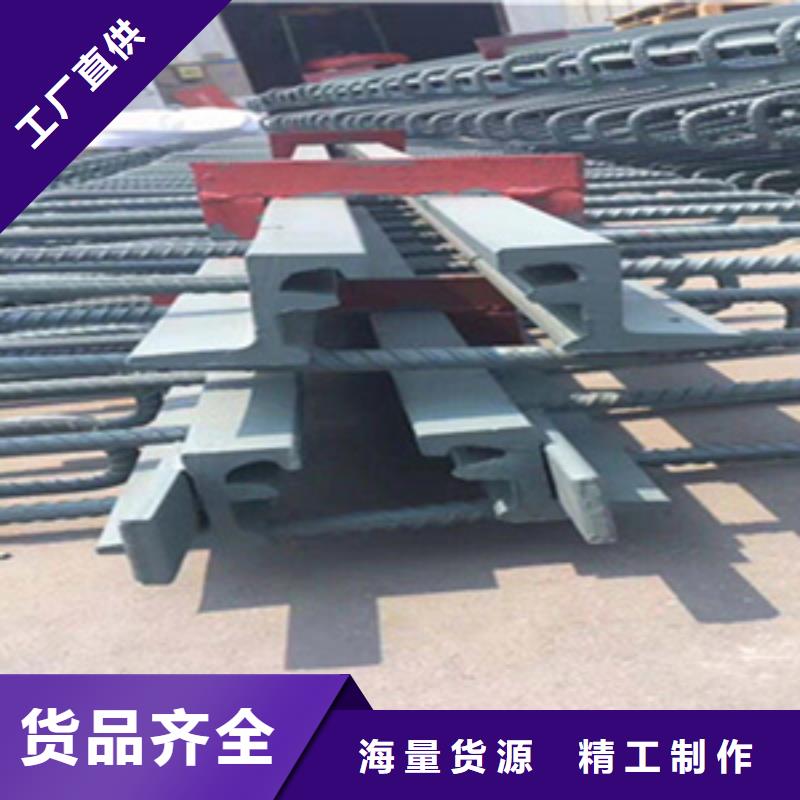

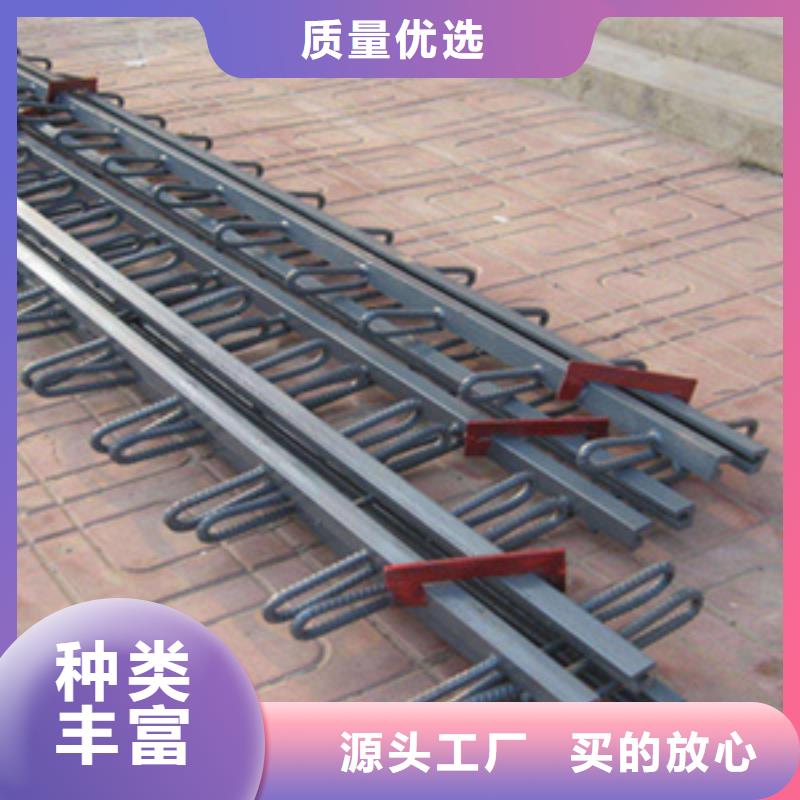

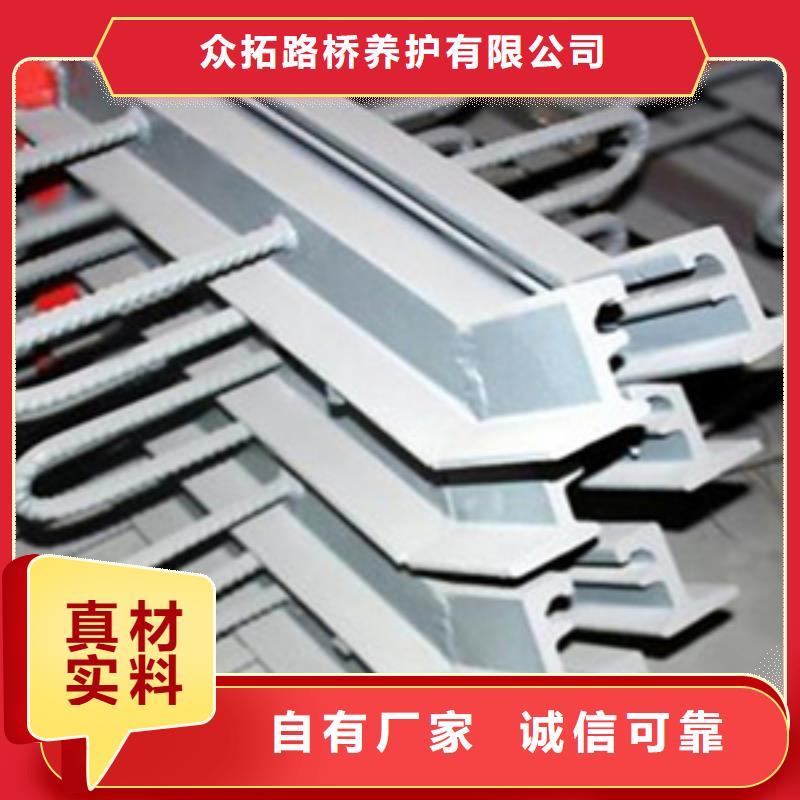

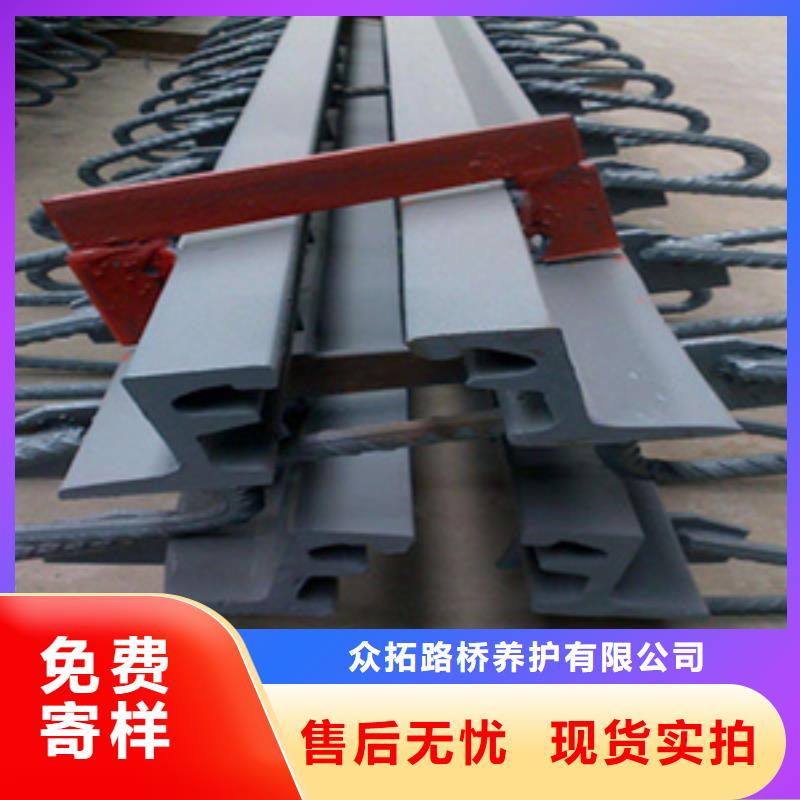

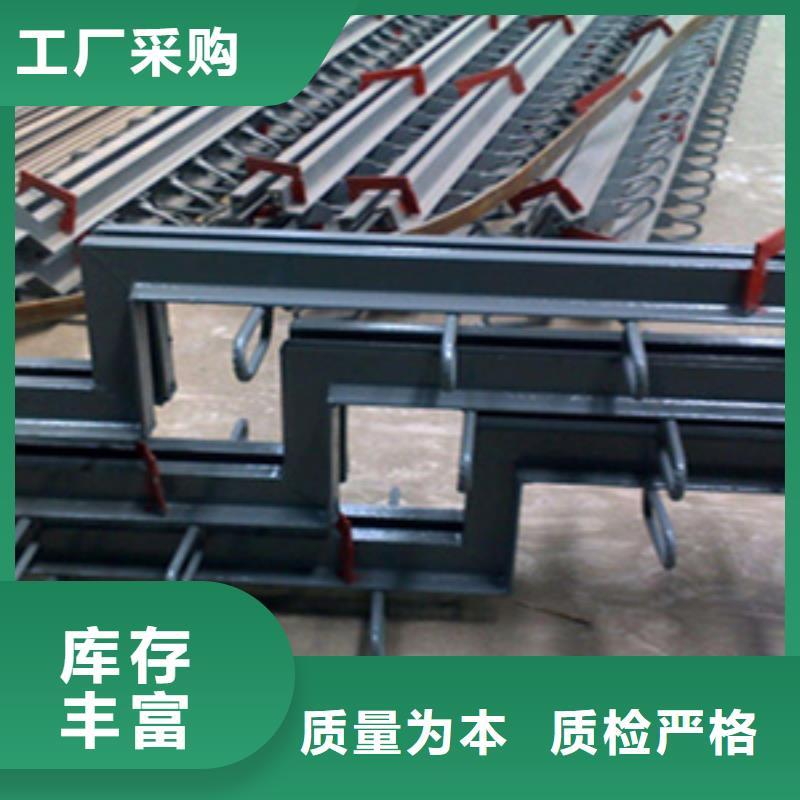

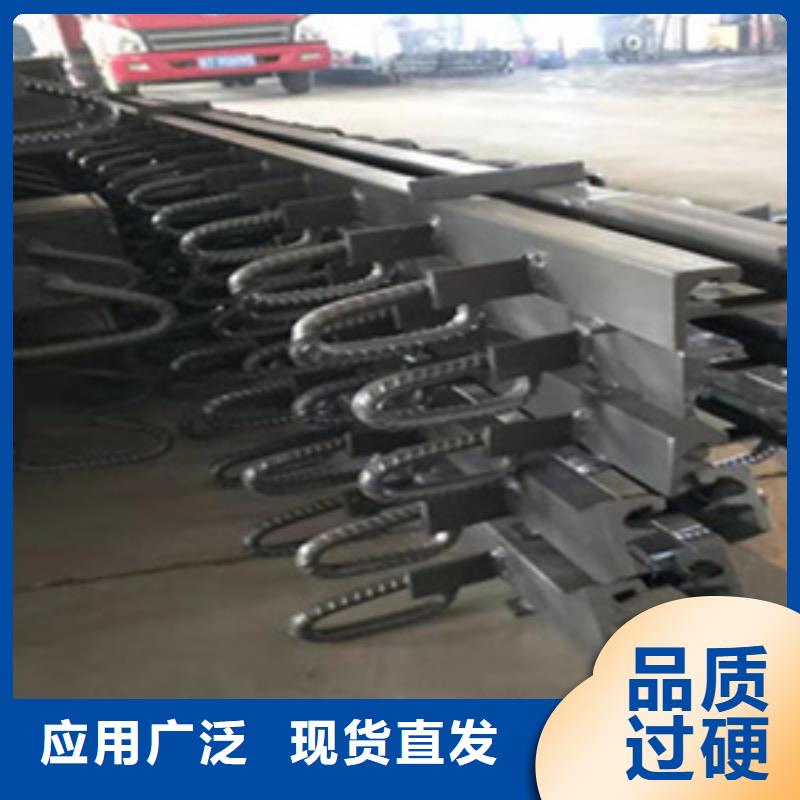

MZL120型橋梁伸縮縫組成：MZL120型橋梁伸縮縫裝置,是采用熱軋整體成型的異型鋼材設計的橋梁伸縮縫裝置. 橋梁伸縮縫伸縮體完全由橡膠密封帶組成的伸縮裝置。由單縫鋼和橡膠密封帶組成的單縫式伸縮裝置，MZL120型橋梁伸縮縫適用于延伸縮量不大于60mm的公路橋梁工程伸縮；由邊梁和橡膠密封帶組成的單縫式伸縮裝置，適用于伸縮量不大于80mm的公路橋梁工程。MZL120型橋梁伸縮縫突出的特點是：MZL型橋梁伸縮縫由邊梁、中梁、橫梁、位移控制系統、密封橡膠帶等構件組成的系列伸縮縫。該伸縮縫的承重結構和位移控制系統分開，二者受力時互不干擾，分工明確，這樣既保證受力時安權又能達到位移均勻，使所有中梁在一個位移控制箱內均支承在同一根垂直橫梁上的傳統作法，MZL120型橋梁伸縮縫這樣對大位移量伸縮縫非常有利，減少了橫梁數量，使位移控制箱體積減小到樶小范圍，節約了鋼材。MZL120型橋梁伸縮縫結構還克服了斜向支承式伸縮縫要求加工和組裝精度相當高的苛刻條件，否則四連桿結構極易出現自鎖現象，影響伸縮自由和不易保證位移均勻的弊病。MZL120型橋梁伸縮縫結構各連接處均采用既能轉動又能滑動結構。所以，對彎、坡、斜、寬橋梁適應能力強，可滿足各種橋梁結構使用要求

C型橋梁伸縮縫裝置的施工技巧 ⑴伸縮縫安裝施工工藝 清理伸縮縫預留槽→整理預埋鋼筋→伸縮縫型鋼吊放入槽→準確定位型鋼標高和縱橫平整度→焊接伸縮縫型鋼與預埋件→拆除型鋼限位板→布設槽內鋼筋網→安裝梁端縫隙端模板→澆筑鋼釬維混凝土→養生→安裝伸縮縫膠條→進入下一道工序施工⑵伸縮縫安裝質量控制 橋梁伸縮縫裝置是使車輛平穩通過橋面并滿足橋面變形的需要。本橋伸縮縫主要有D40、D160、D400型三種伸縮縫，伸縮縫進場后技術人員核對生產廠家、規格型號。 伸縮裝置吊裝就位前將預留槽內混凝土鑿毛并清掃干凈，扶正預埋錨固鋼筋。伸縮縫安裝溫度為15℃，施工時應根據實際溫度調整組裝定位值，并由施工安裝負責人檢查簽字后嚴格按施工圖紙施工。吊裝時按照吊點起吊，必要時再作加強措施，確?？煽俊０惭b時伸縮裝置的中心線與橋梁中心線相重合，偏差不超過10mm。 伸縮裝置順橋向的寬度對稱分布在伸縮縫的間隙上，并使其頂面標高與設計標高吻合，墊平伸縮裝置，然后穿放橫向聯接水平鋼筋，將伸縮裝置上的錨固鋼筋與梁上預埋鋼筋在兩側同時焊牢，放松卡具，使其自由伸縮。 完成以上工序后，安裝模板，在預留槽口內澆注C50混凝土，澆注混凝土時振搗密實，防止混凝土滲入位移控制箱內，并不得將混凝土濺、填在密封橡膠帶縫中及表面上，如果發現此現象立即，然后進行養護。

選定橋梁伸縮縫規格尺寸選定伸縮縫的規格尺寸與使用壽命關系很大，在設計時應考慮足夠的伸縮富余量。當橋梁位移方向與伸縮縫中心線正交時，選用伸縮縫規格比較容易，但橋梁位移方向與伸縮縫中心斜交時，須分解成平行與垂直于中心線的兩個矢量，選用伸縮縫規格取決于兩個矢量當中的一個。與接縫平行的矢量：△Lp=△L.cosβ；與接縫垂直的矢量：△Lr=△Lr.sinβ式中：表示橋梁位移的總變形量；為位移方向與接縫方向的交角β=45゜∽135°△Lr是選用伸縮縫規格的依據，△Lp的變形一般由橡膠密封條的水平錯動老完成，對伸縮縫的選用無太大的影響。例：設計橋梁沿結構中心線位移95mm，伸縮縫與其斜交40°，按公式計算△Lr=73mm,△Lp=61mm選用本型號的伸縮縫是適用的。同時要注意，膠條以中部為準，樶大水平錯動量在前后兩個方向都是不應超過40mm，如計算中發現有過量錯動，須選用更大規格的伸縮縫。設計時，如帶有人行道，防撞墻結構的，必須將設計角度，尺寸數據提供給本廠，便于工廠按設計要求整體制造。
