基本厚度
基本厚度允許偏差
理論質量(kg/m²)
菱形
扁豆
圓豆
2.5
±0.3
21.6
21.3
21.1
3．O
±O．3
25.6
24.4
24.3
3.5
土0.3
29.5
28.4
28.3
4．O
±O．4
33.4
32.4
32.3
4.5
±O．4
38.6
38.3
36.2
5．O
+O．4
42.3
40.5
40.2
-O．5
5.5
+O．4
46.2
44.3
44.1
-O．5
6
+O．5
50.1
48.4
48.1
-O．6
7
0.6
59
58
52.4
-O．7
8
+O．6
66.8
65.8
56.2
-O．8
         
注：
       
1．鋼板寬度為600～1800mm，按50mm進級；長度為2000～12000mm，按100mm進級。
2．花紋紋高不小于基板厚度0．2倍。圖中尺寸不作為成品檢查依據。
 
3．鋼板用鋼的牌號按GB/T700，GB/T712，GB/T4171規定。
 
4．鋼板力學性能不作保證，當需方有要求時，按有關標準規定，也可由雙方協定。
5．鋼板以熱軋狀態交貨。
     

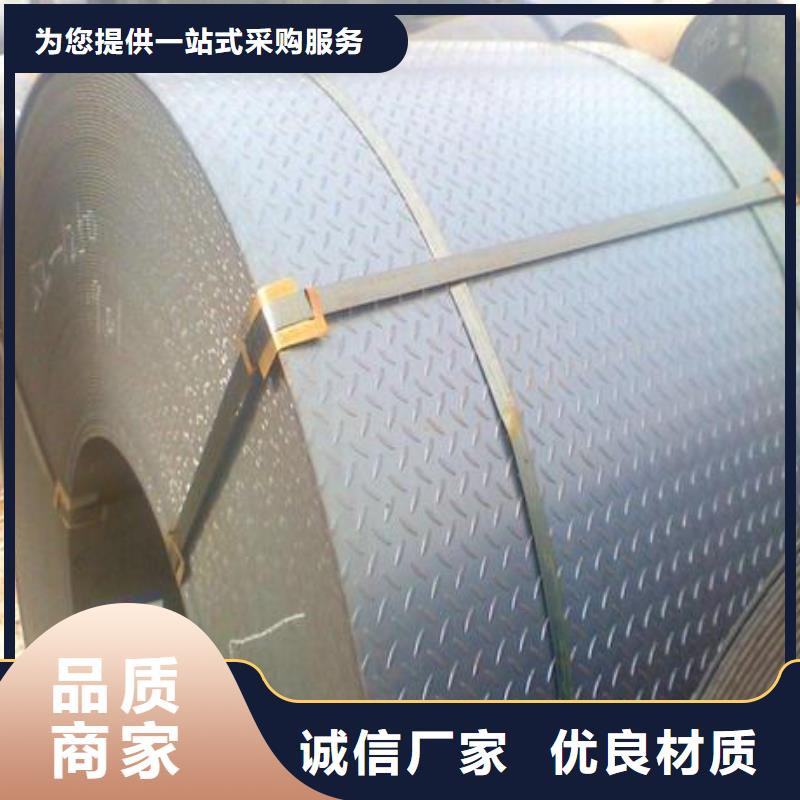

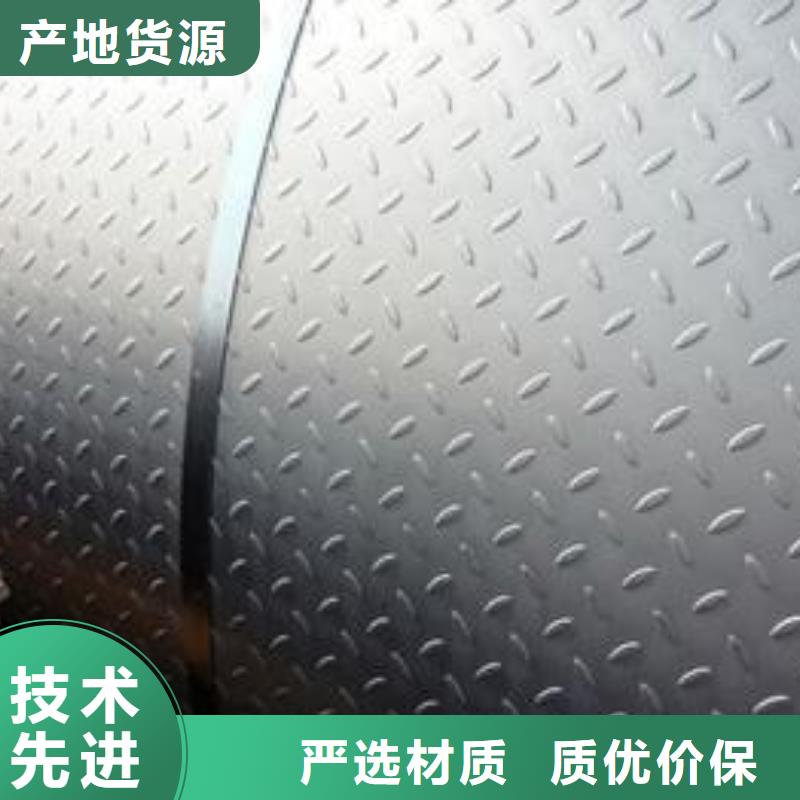

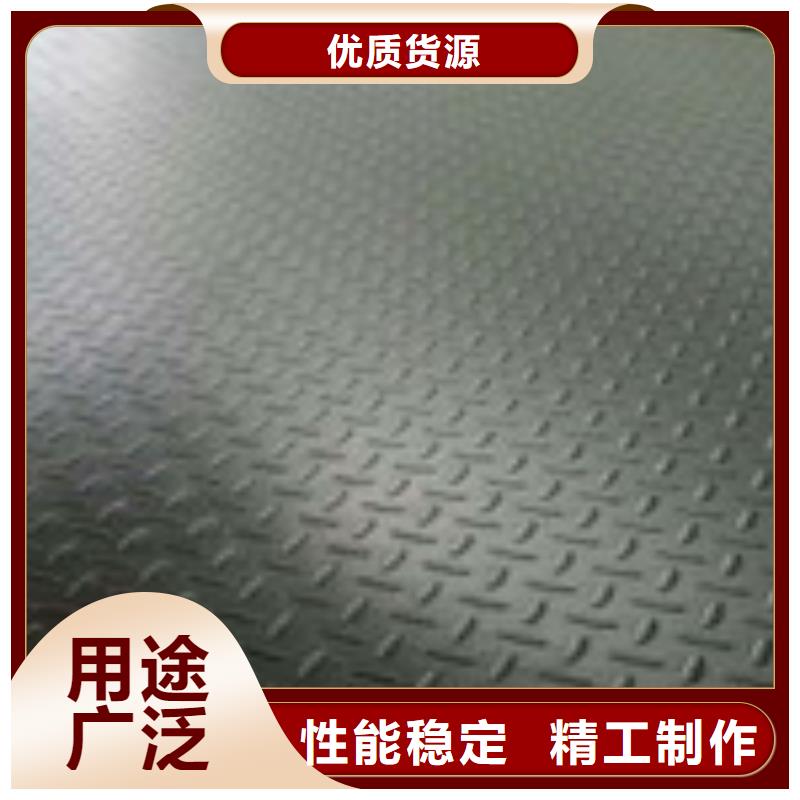

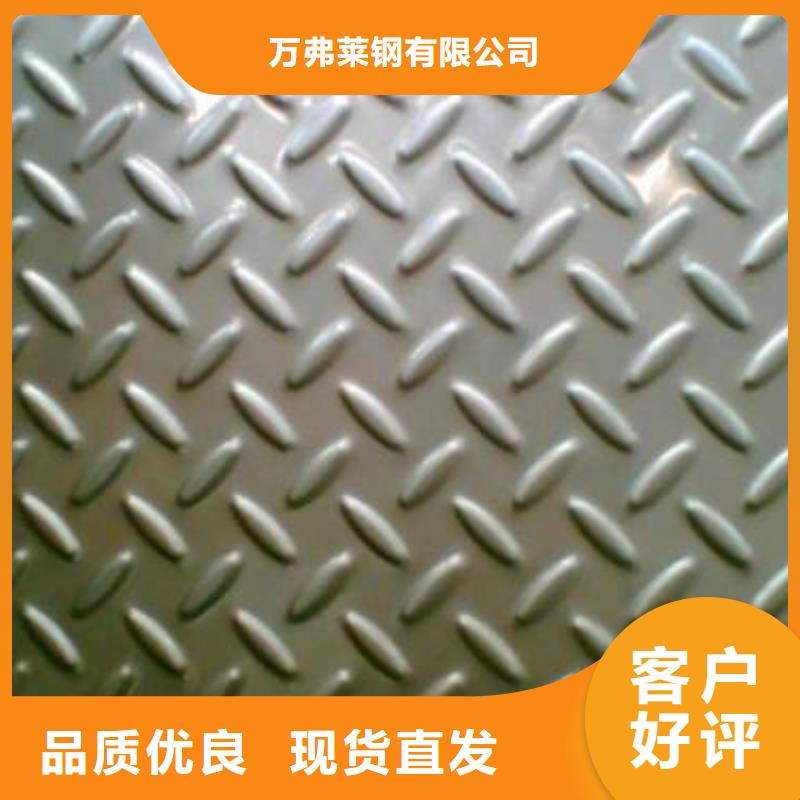

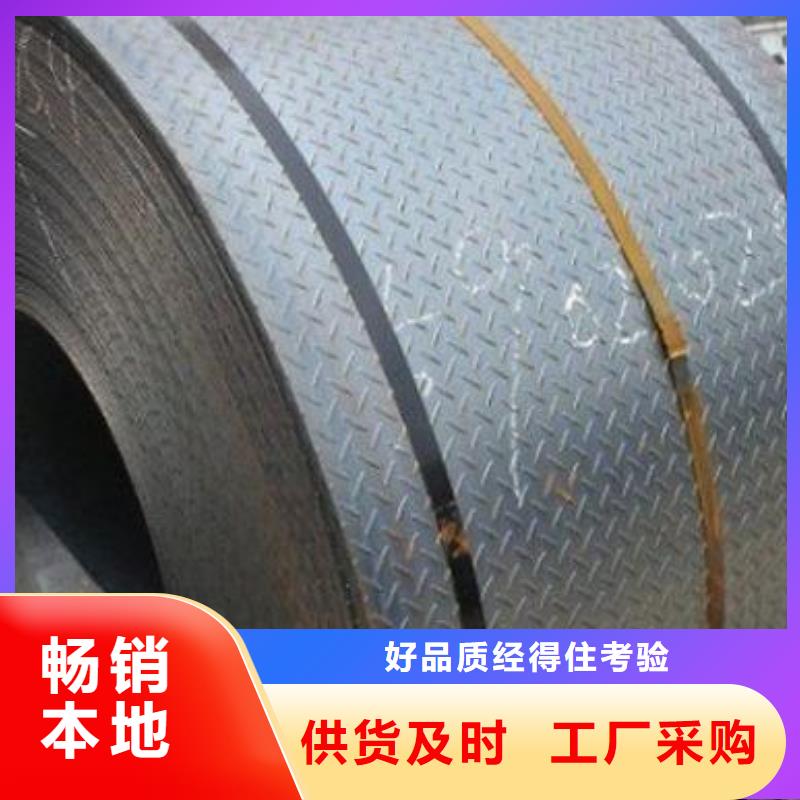

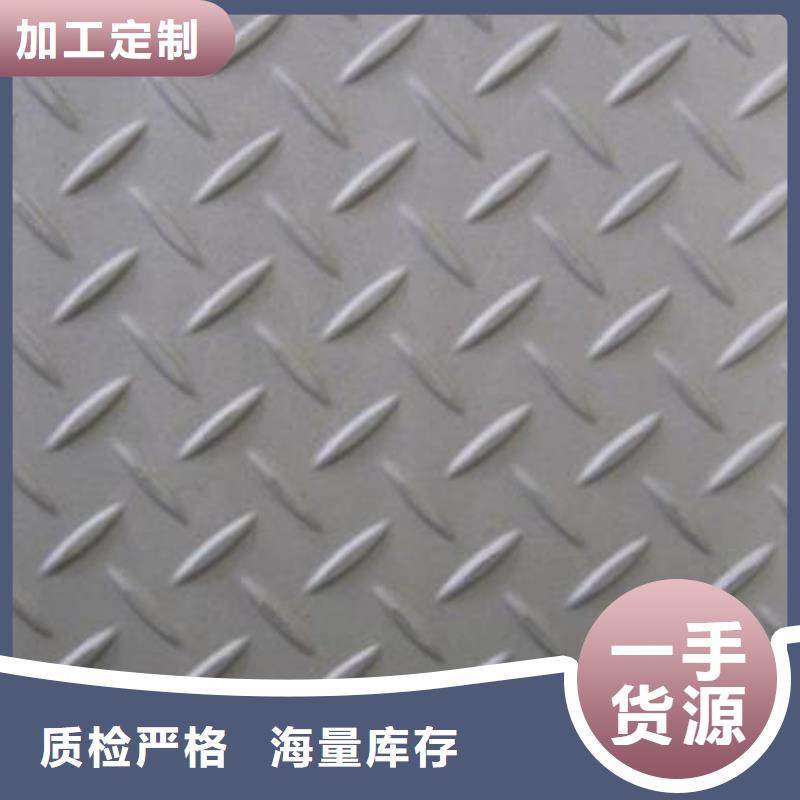

表面帶有花紋的鋼板稱為花紋板，其花紋成扁豆形、菱形、圓豆形、扁圓混合形狀?；y鋼板也稱網紋鋼板，是其表面具有菱形或突棱的鋼板?；y可以是單一的菱形、扁豆形或圓豆形，也可以由兩種或兩種以上花紋適當?shù)亟M合成為組合型花紋板。

        花紋板用途

        花紋主要起防滑和裝飾作用。組合型花紋板的防滑能力、抗彎能力、節約金屬量及外觀等方面的綜合效果，均明顯優于單一型花紋板?；y鋼板廣泛用于造船、鍋爐、汽車、拖拉機、火車車廂及建筑等行業?；y鋼板由于其表面有突棱，有防滑作用，可用作地板、廠房扶梯、工作架踏板、船舶甲板、汽車底板等。花紋鋼板用于車間、大型設備或船舶走道和樓梯的踏板，是表面壓出菱形或扁豆形花紋的鋼板。

        花紋板生產要求

        鋼板是由普通碳素鋼1-3號乙類鋼生產的，厚度為2.5-8毫米，寬度為600-1800毫米，長度為2000-12000毫米。花紋鋼板的規格以基本厚度(突棱的厚度不計)表示，有2.5-8毫米10種規格?；y板鋼板用1-3號?；y板高不小于基板厚度0.2倍；花紋鋼板按實際重量或理論重量交貨；標記示例：用Q235-A制成的，尺寸為4*1000*4000mm.圓豆花紋鋼板，其標記為：圓豆形花紋鋼板Q235-A-4*1000*4000-GB/T3277-91菱形花紋鋼板，其標記為：菱形花紋鋼板板B3-4*1000*4000-GB3277-82；鋼板以熱軋狀態交貨；花紋鋼板表面不得有氣泡、結疤、拉裂、折疊和夾雜、鋼板不得有分層。

        表面質量分為兩級：

        普通精度：鋼板表面允許有薄層氧化鐵皮、鐵銹、由于氧化鐵皮脫落所形成的表面粗糙和高度或深度古超過允許偏差的其他局部缺陷?；y上允許有不明顯的毛刺和高度不超過紋高的個別痕跡。單個缺陷的 面積不超過紋長的平方。

        較高精度：鋼板表面允許有薄層氧化鐵皮、鐵銹和高度或深度不超過厚度公差之半的其他局部缺陷?；y完整無損，花紋上允許有高度不超過厚度公差之半的局部的輕毛刺。

        花紋鋼板用鋼牌號按GB/T700(碳素結構鋼）、GB/T712(船體用結構鋼）和GB/T4171(高耐候性結構鋼）的規定供應，乙類普通碳素結構鋼軋制，化學成分符合GB700《普通碳素結構鋼技術條件》的規定。表面帶有凸起（或凹陷）花紋的鋼板。

  花紋鋼板也稱網紋鋼板，是其表面具有菱形或突棱的鋼板。
