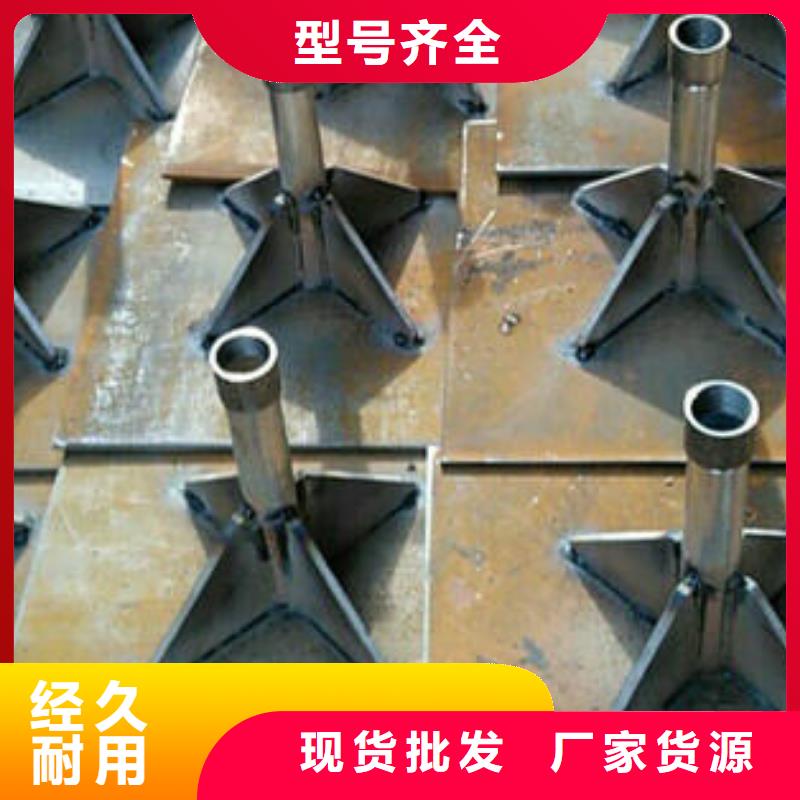

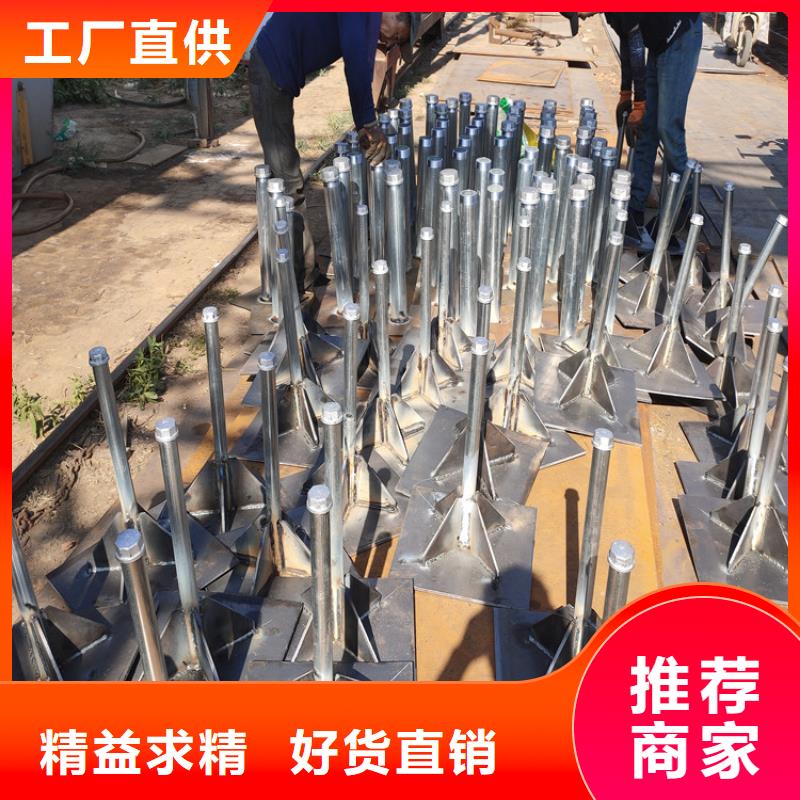

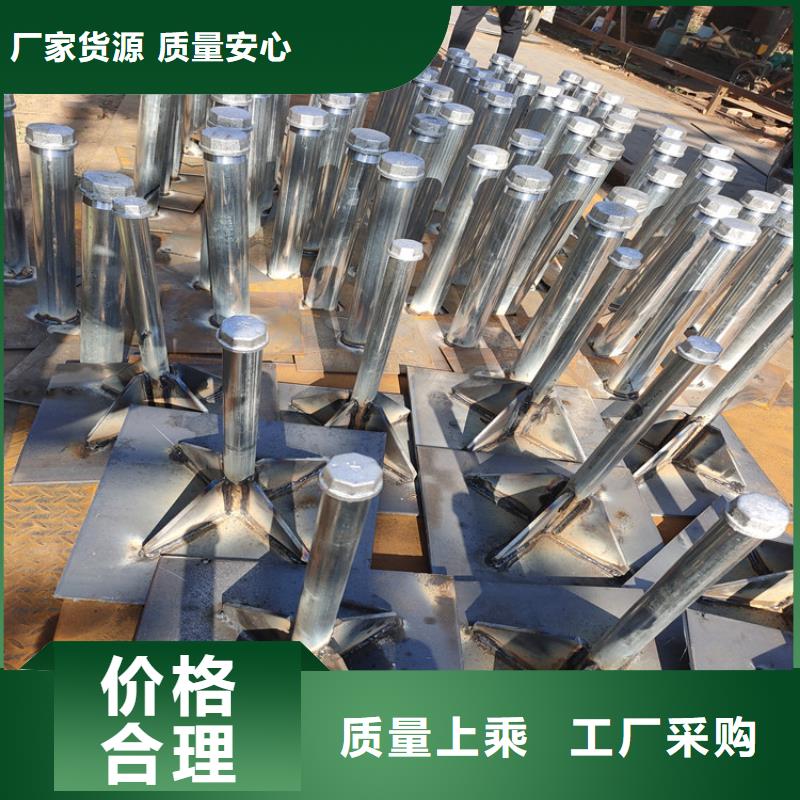

沉降板的結構和使用原理。它由鋼板、附近測桿和保護套管組成。底板尺寸可根據客戶要求定制，測桿與底板固定在垂直位置，保護套采用鋼管套管，套管尺寸以能套住測桿，使標尺能進入測頭為宜，隨著填士的增加，測桿與套管也相應接高，每節長度不超過55cm。測桿頂面接高后應略高于套管上口。在不測量的情況下，用帽子密封管口，以免填料落入管內，影響測桿的自由下沉。安裝前，壓實路基面，測量安裝位置，固定位置后立即測量板底標高，作為初始值記錄。填充高度超過觀測桿口20cm后，進行壓實，然后對沉降板的測桿和保護套進行連接，連接方式可采用螺紋連接或焊接連接(測桿焊接，保護套用不干膠連接)，連接后立即測量標高，計算實際連接長度。

沉降板觀測桿是用于監測建筑物或結構物地基沉降的設備，它通常由鋼底板、附近金屬測桿和保護套管組成。具體標準如下： 制作標準： 鋼底板尺寸通常為8毫米×500毫米×500毫米。 金屬測桿為鋼管，直徑一般為4厘米，每節長度為50厘米。 保護套管為具有一定強度的硬塑料管，內徑應能套住測桿，并允許標尺進入套管內。 測桿與鋼底板通過螺紋接口連接，而套管蓋與套管也通過螺紋接口對接，確保連接的穩定性。 埋設標準： 在填筑路堤前，在監理工程師抽檢合格的填前壓實層上安裝沉降板。 每隔100米設置一個斷面，每個斷面內兩側路肩內緣和路中心線各設置一塊沉降板。 沉降板從距橋臺臺背10米處開始放置。 隨著填土的增高，測桿和套管需要相應接高，確保測桿頂端略高于套管上口，便于觀測時水準尺能直接置于測桿頂端。 套管上口應加蓋，防止填料落入管內影響測桿下沉的自由度。 蓋頂高出碾壓面高度不宜大于50厘米，以避免沉降板接長后易損壞或影響觀測精度。 觀測標準： 使用s1、附近s3型水準儀進行觀測，確保測量精度小于1毫米。 觀測應采用二級中等精度的幾何水準測量高程。 對于重要建筑物，在施工階段應根據施工進度及時進行沉降觀測，并根據地基與加荷情況確定觀測次數。 在建筑物使用階段，觀測次數應根據地基土類型和沉降速度大小而定，一般 年觀測3-4次，第二年2-3次，第三年后每年一次，直至穩定。
