隧道逃生管道-超高分子量聚乙烯隧道逃生管道應用

  ① 超高分子量聚乙烯逃生管道所用管材采用φ800mm的超高分子量聚乙烯管道，管節長度為3m，壁厚30mm，管節間可采用直徑大于逃生管道直徑的套管連 接，每端連接1m,采用橡膠圈或木楔臨時固定。為保證管道承受坍塌體的壓力，對采用的材質管材，必須確保其承壓能力和連接頭的牢固，并經試驗室具體試驗 后，方可用于隧道中。

    ②施工現場應根據隧道圍巖、掘進開挖方式等情況備足管道和連接材料，除整節管道外，應同時備足1米、2米、3米短節管道、轉接接頭。

    ③超高分子量聚乙烯逃生管道經加工使用，結合材質及現場實際情況分別進行加工，連接簡單、牢固、緊密可靠，且在地面做好臨時固定措施，施工時管口可加臨時封蓋，并易于打開和封閉。

    ④ 超高分子量聚乙烯逃生管道采用φ800mm的承插超高分子量聚乙烯管道，設置起點為 施作好的二襯端頭處，距二襯端頭距離不得大于5米，從襯砌工作面布 置至距離開挖面20m以內的適當位置，超高分子量聚乙烯逃生管道沿著初期支護的一側向掌子面鋪設，管內預留工作繩，方便逃生、搶險、聯絡和傳輸各種物品， 承插超高分子量聚乙烯管道縱向連接可采用鏈條等措施，防止坍塌時將超高分子量聚乙烯管道沖脫。

    ⑤超高分子量聚乙烯逃生管道在二襯臺車移動就位過程中，臨時拆移時應逐節拆除，嚴禁一次拆除到位，以隨時確保逃生管道的效用。

    ⑥超高分子量聚乙烯逃生管道在經過掘進臺階時，應按順延臺階布置，安裝135°轉接接頭順延，其管道架空高度和長度以不影響施工并便于開啟逃生窗口為宜。

⑦設置的超高分子量聚乙烯逃生管道應平整、干燥、順暢，不得作應急逃生以外用途。

 超高分子量聚乙烯隧道逃生管道具有優異的綜合性能，具有其他工程塑料無可比擬的耐沖擊性、抗壓性、耐磨損、抗老化、輕質性，且耐化學腐蝕、衛生、不易粘附，在國外被稱為“神奇的塑料”。因此，其在機械、交通運輸、紡織、造紙、礦業、農業、化工等領域，具有廣泛的引用前景。
●重量輕、僅為鋼管重量的1/3左右，拆裝和搬運方便。
●管道韌性好、抗沖擊強度高，受到強外力沖擊時瞬間變形，吸收大量沖擊能量，然后迅速恢復原來形狀，為公路隧道施工逃生應急救援提供了極為可靠的保障。
●管道環剛度高、耐壓性好、不易變形，在公路隧道施工中發生坍塌時，承壓能力和抗環境破壞能力遠遠超過一般管道。

根據 監管總局、交通運輸部、國務院國資委、 鐵路局文件關于《隧道施工九條規定》及《鐵路隧道施工搶險救援指導意見》的相關要求鐵路隧道口建設需按照以下10個方案進行.

1.逃生鋼管采用外徑φ630mm、壁厚12mm的無縫鋼管，管節長度6～7m，為便于安裝及拆裝，管節間采用法蘭盤連接,螺栓連接。為保證管道承受坍塌體的壓力，對采用的材質管材，必須確保其承壓能力和連接頭的牢固，并經試驗室具體試驗后，方可用于隧道中。

2.施工現場應根據隧道圍巖、掘進開挖方式等情況備足管道和連接材料，除整節管道外，應同時備足1米、2米、3米短節管道、轉接接頭（135°）等。

3.管道須經加工方可使用，我分部結合材質及現場實際情況分別進行加工，要求連接簡單、牢固、緊密可靠，且在地面做好臨時固定措施，施工時管口可加臨時封蓋，并易于打開和封閉。

4、逃生管道與風管布置在同一側。

5.逃生通道設置位置如下圖所示，管道采用φ630mm的無縫鋼管，逃生管道一端放置在距離開挖面20m以內的適當位置，另一端伸入已施工仰拱地段5m以上。管道沿著初期支護的一側向掌子面鋪設，管內預留工作繩，方便逃生、搶險、聯絡和傳輸各種物品。

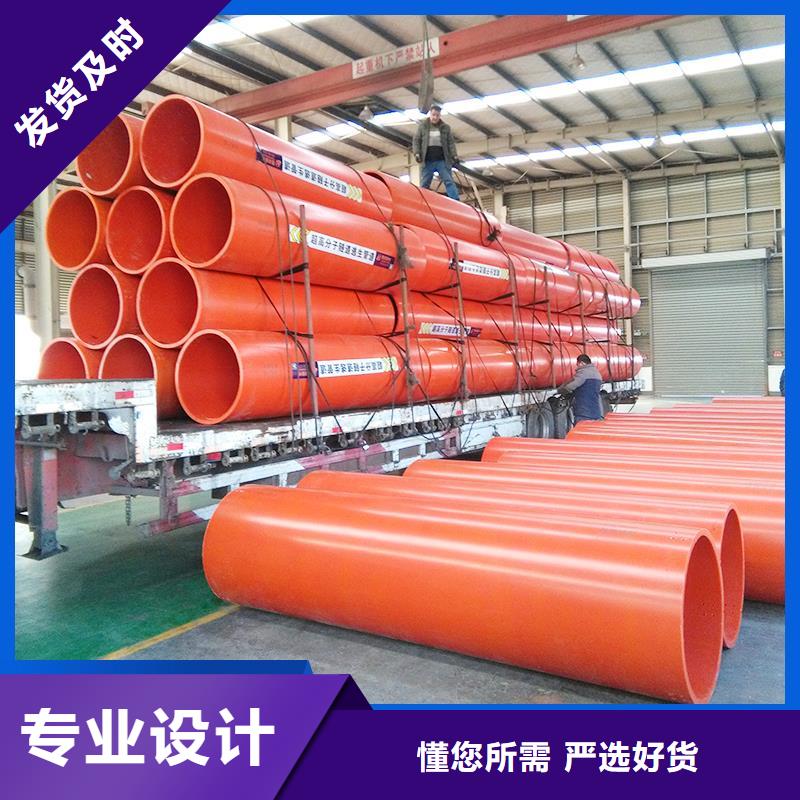

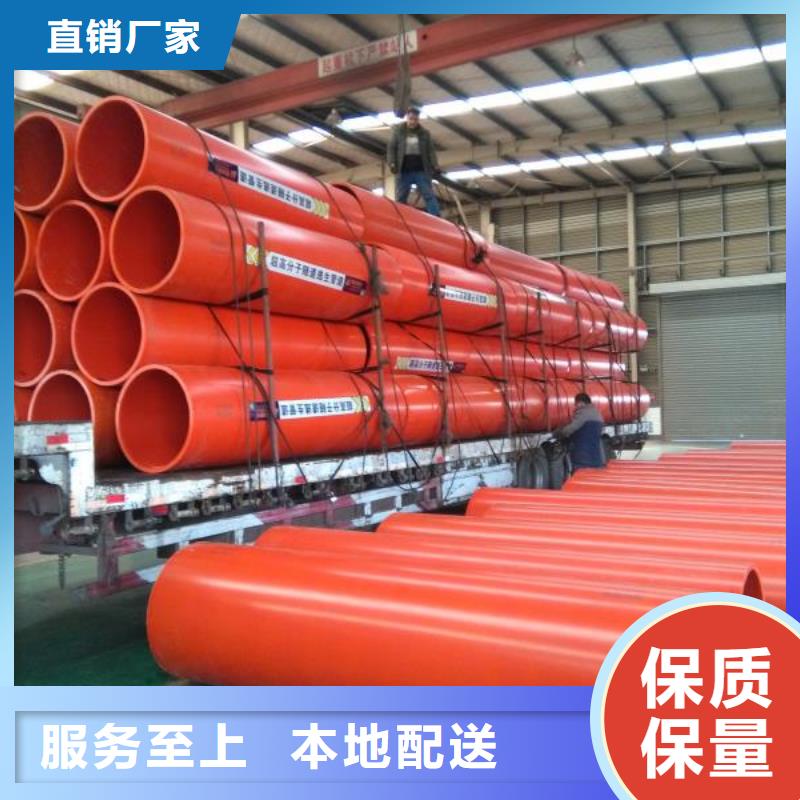

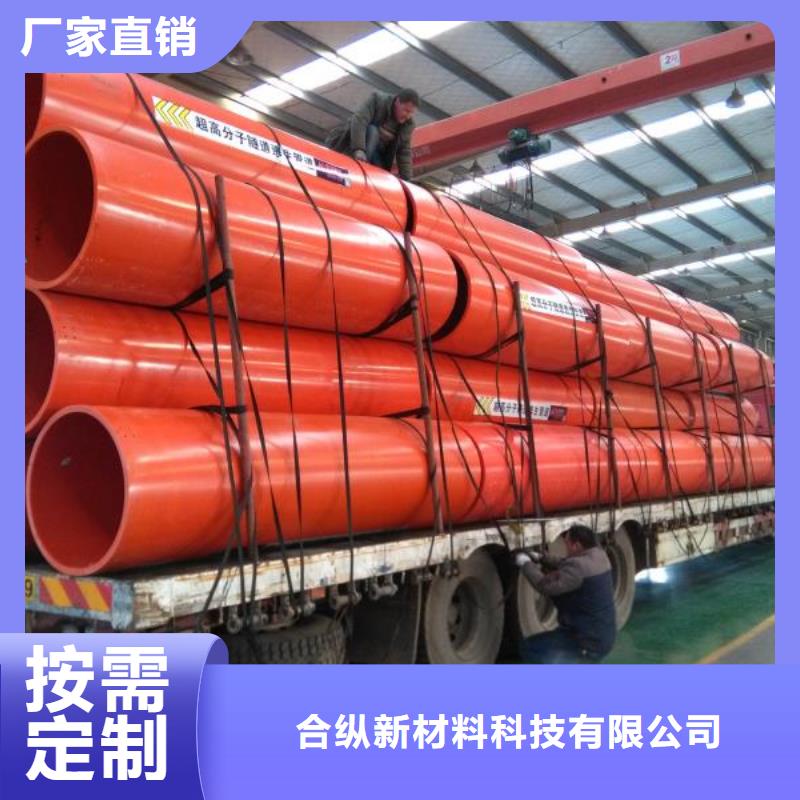

     合縱新材料隧道逃生管道每節長度3米，每米約重69kg而（鋼管每米重量210公斤）經過測量和專業人體測量學的專家的理論確定逃生管在隧道中的使用是非常符合人體學的。材質由超高分子量聚乙烯材質加工制成，超高分子隧道逃生管道具有重量輕、拆裝和搬運方便、管道韌性好、抗沖擊強度高，管道環剛度高、耐壓性好、不易變形等性能，能長時間使用。

逃生管規格

1.保證隧道逃生管厚度不小于30mm

2.每節隧道逃生管長度3米

3.隧道逃生管可手動拆卸，連接牢固。

4.隧道逃生管臨時拆移時應逐節拆除，嚴禁一次拆除到位。

5.隧道逃生管道應平整、干燥、順暢，不得作應急逃生以外用途。

隧道逃生管尺寸

該類管材的尺寸型號的設計是經過專業測量和專業人體測量學的專家的理論確定逃生管在隧道中的使用是非常符合人體學的。并經過大量的實驗來證明：人在爬行移動時，較舒適的情況下爬行高度為800mm， 因此，公路隧道施工新型應急救援通道的內徑必須≥800mm，才能保證人體的正常通過。 同時，考慮到公路隧道施工現場的實際情況，應急救援通道的外徑不宜過大，否則對施工的影響較大，故取超高分子量聚乙烯管道的外徑為800mm。
