| 產品參數 | |
|---|---|
| 產品價格 | 976/個 |
| 發貨期限 | 7-15天 |
| 供貨總量 | 7548 |
| 運費說明 | 包郵 |
| 小起訂 | 1 |
| 質量等級 | 優質 |
| 是否廠家 | 是廠家 |
| 產品材質 | 鑄鋼 |
| 產品品牌 | 尚友 |
| 產品規格 | 350KN |
| 發貨城市 | 河北衡水 |
| 產品產地 | 河北衡水 |
| 加工定制 | 是 |
| 產品型號 | WJQZ網架支座 |
| 可售賣地 | 全國 |
| 產品重量 | 80Kg |
| 產品顏色 | 灰色 |
| 質保時間 | 50年 |
| 外形尺寸 | 300*300*120 |
| 適用領域 | 網架鋼結構工程、連廊工程、機場、火車站、高速公路、高架橋等 |
| 是否進口 | 否 |
| 質量認證 | ISO9001 |
| 產品功率 | 50KN |
| 工作溫度 | 常溫-25℃～+60℃耐寒-40℃～+60℃ |
| 產品名稱 | 網架鋼結構抗震連廊滑動支座 |
| 豎向承載力 | 300KN |
| 水平剪力 | 50KN |
| 位移量 | ±50mm |
| 轉角 | 0.02ad |
| 類型 | 雙向滑動/單向滑動/固定 |
| 抗拔力 | 30KN |
| 功能 | 減震抗震隔震，地震發生時對結構起穩定性能 |
| 用途 | 避免地震發生時建筑結構的破壞和倒塌 |
| 摩擦系數 | 0.03 |
| 適用工程 | 鋼結構網架工程、市政建設工程、公路、鐵路建設工程 |
| 風格 | 抗沖擊性好、抗壓強大 |
| 彈性剛度 | 3KN/mm |
| 材質 | 可焊鋼ZG275-485H |
| 執行標準 | GB/T17955-2009（橋梁球型支座） |
網架鋼結構支座是在常規球型支座的基礎上，為了抵抗垂直方向的拉拔力而設計的，固定球鉸支座除具備常規球型支座的基本結構外，在上下支座板之間增加了抗拉拔結構，包括抗拉拔板和高強度抗拉拔螺栓，以滿足豎向抗拉拔要求?？估胃邚?qiáng)度在地震及颶風發生時，能保證橋梁上、下結構之間合理的相對位移，對高烈度區尤其直下型地震區的工程結構有良好的抗震作用，同時也適用于沿海颶風較多地區的橋梁工程和建筑工程等。

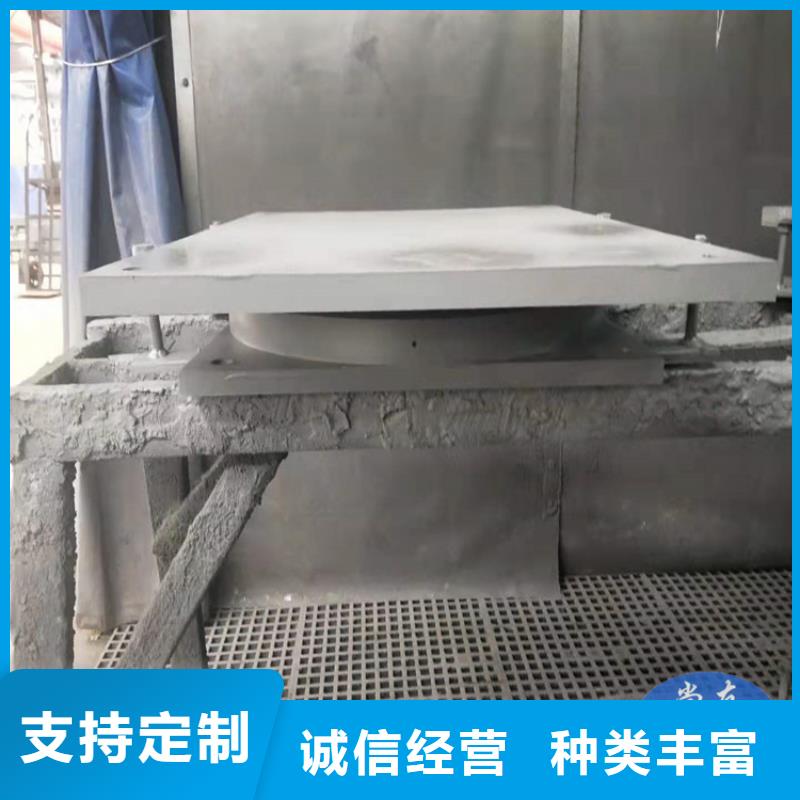

網架滑動支座
由于需要支座在承受拉力的同時還要實現轉動，而支座的轉動中心只能是上支座板和下支座板接觸球面的圓心，故試驗采用兩塊支座相對放置，中間轉動板連接（如圖 2）。只對球鉸支座施加拉力時，實現測試支座承受拉力工況測試；對轉動板施加力，則實現球鉸支座拉轉工況測試。通過測量轉動板力的作用點到試驗支座中心線的距離，計算得出球鉸支座的轉動力矩M一P ·叢這是兩支座的轉動力矩。一、固定球鉸支座的主要技術性能 ：
1、能承受豎向載荷；
2、具備相當?shù)目关Q向拔力的性能，保證豎向受拔時上下結構不脫節，且能正常轉角；
3、具備抗水平剪力的性能，保證水平受力時不脫落；
4、可滿足水平位移要求；
5、可滿足萬向轉動，萬向承載；
6、材質為合金鑄鋼，充分滿足工程壽命年限。
二、固定球鉸支座的設計參數
1、豎向壓力分為300KN、500KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN.
2、豎向抗拔力取其豎向荷載的50％內；
3、水平抗剪力取豎向荷載的30％40％；
4、設計轉角為0.02rad，也可根據實際情況在0.020.08rad范圍內做相應設計；
5、滑動摩擦系數u0.03（-25°C+60°C）.
三、固定球鉸支座選用時應注意的事項：
1、選用鉸支座時應注意承載力的大小、豎向拉力的大小、水平力的大小，并注意位移量和轉角，對于減震支座還應注意水平彈性剛度。
2、選用鉸支座時應注意支座的類型，即雙向活動型、單向活動型、固定型。
3、減震鉸支座的約束方向都給以位移和剛度，是為了工程減震的需要。
四、固定球鉸支座的安裝
1、鉸支座的安裝方案、連接形式應與結構設計人員具體商定，以保證上、下部結構與支座的可靠連接和功能發揮。
2、下部鋼筋砼柱的標號不得低于C40級。
3、柱內配筋應參考本支座設計時的研究分析結果，即在自柱頂沿柱軸線方向柱腳方向的0.25b至0.6b的高度范圍內（b為柱截面寬度），增大水平箍筋截面的配置，其增加量依承載力分析結果確定。
4、活動鉸支座根據設計需要在上支座板與滑板之間設置偏值。
5、鉸支座和預埋鋼板的連接若采用焊接時，要采取降溫措施，或?qū)厰嗬m(xù)焊的方法，防止鉸支座鋼件過熱而損壞聚四氟乙烯板，橡膠密封圈和5201硅脂。
6、安裝前應使下部結構的標高和水平度滿足設計要求。鉸支座四角高差不大于1?L。
7、鉸支座中心線應與主梁中心線及下部結構安裝線重合。
8、鉸支座安裝 位后，底板與預埋鋼板焊接 符合設計要求。待梁體施工完畢后，應立即拆除臨時連接件。
9、鉸支座安裝時必須將上支座板與下支座板的連接件安裝好，待支座安裝 位完成后拆除，并立即安裝上防塵罩（防塵罩為橡膠板，同現場施工單位負責安裝）。
滑動鉸支座，是在國標型支座的基礎上逐步升華的產物。鉸支座能夠滿足橋梁、建筑，尤其是鋼結構工程對節點支座性能需要。鉸支座是水平位置支座，其作用是鉸接上下構件，釋放鋼結構主體的內應力，實現結構萬向轉角（0.02-0.08rad）。鉸支座可分為普通固定鉸支座和減震型固定鉸支座。
瑞誠工程橡膠有限公司(林芝分公司)專注于 橋梁橡膠支座的生產、銷售。伴隨著行業技術的不斷革新與應用發展，公司始終走在行業前端，以市場為導向，為客戶創造價值，經過多年發展公司現擁有完善的倉儲服務保障體系，可做規格齊全，常備庫存，現貨直發，現場指導，滿足全國客戶需求。
網架鋼結構支座又叫鋼結構球鉸支座，網架球鉸支座，網架抗拉拔力支座，網架球型拉壓支座 網架球型拉壓支座，可萬向轉動，萬向承載，能很好地滿足上部結構各種荷載（如恒載、活載、風、地震力等）所產生的反力的傳迅、轉動、移動要求，保證反力合力集中、明確、可靠。鋼結構網架支座的主要技術性能： 1、 可承受豎向載荷； 2、 具有抗豎向拉力的性能，保證豎向地震時上下結構不脫節； 3、 具有抗水平力的性能，保證水平地震時結構不脫落； 4、 可適應徑向、環向的位移要求； 5、 可適應任意方向的轉角要求； 6、 減震支座具有良好的減震性能； 7、 支座通過球面?zhèn)髁?，不出現力的縮頸現象，作用在上、下結構的反力比較均勻； 8、 支座不用橡膠承壓，不存在橡膠老化對支座的影響，使用壽命長。
鋼結構球鉸支座網架鋼結構支座選用時，應注意承載力的大小、豎向拉力的大小、水平力的大小，并注意位移量和轉角， 2、選用支座時應注意支座的類型，即雙向活動型、單向活動型、固定型。 3、減震支座的約束方向都給以位移和剛度，是為了工程減震的需要。
