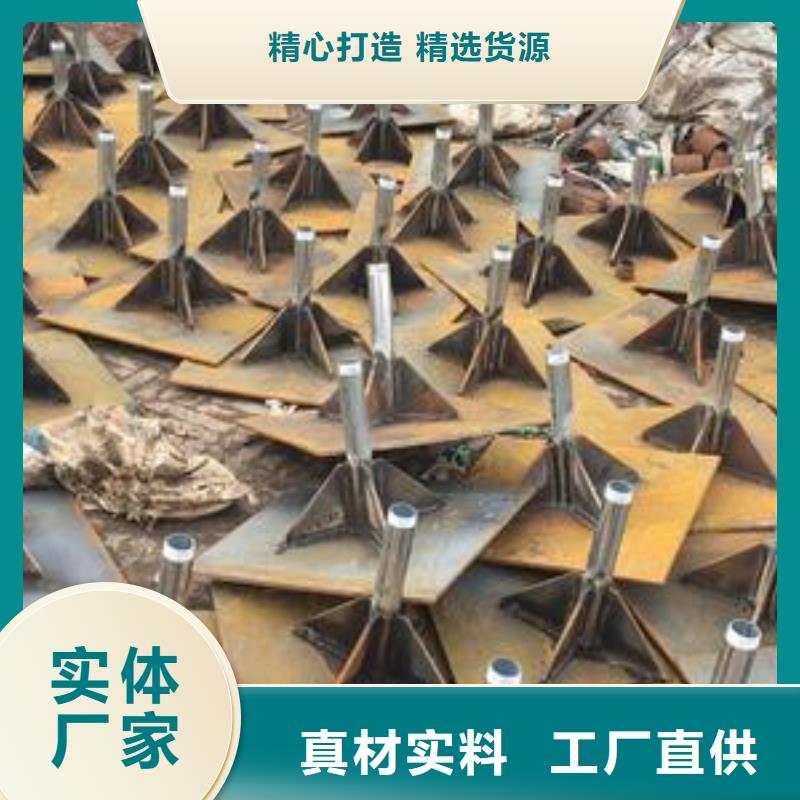

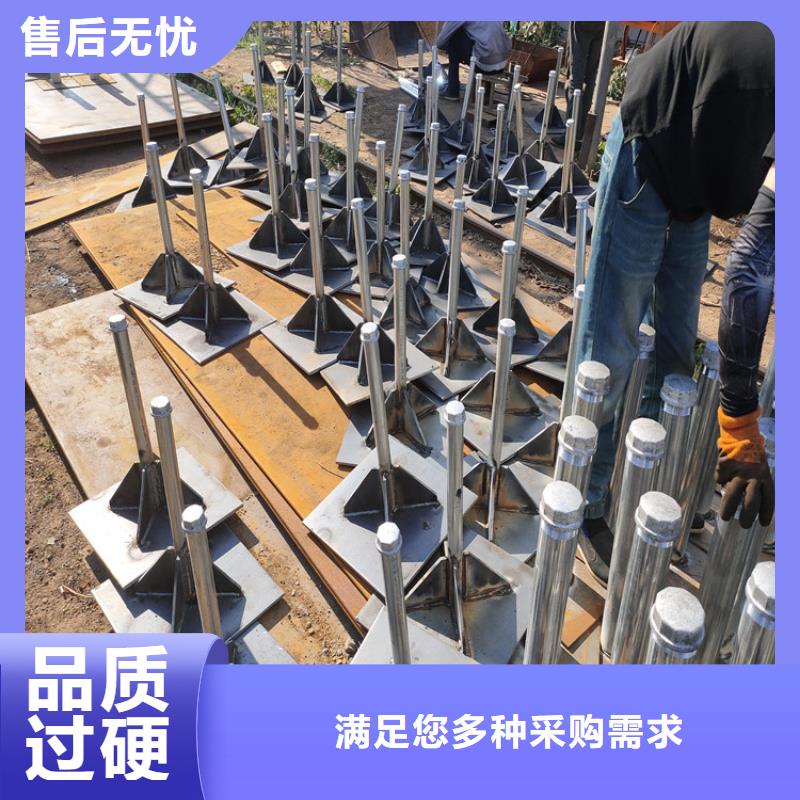

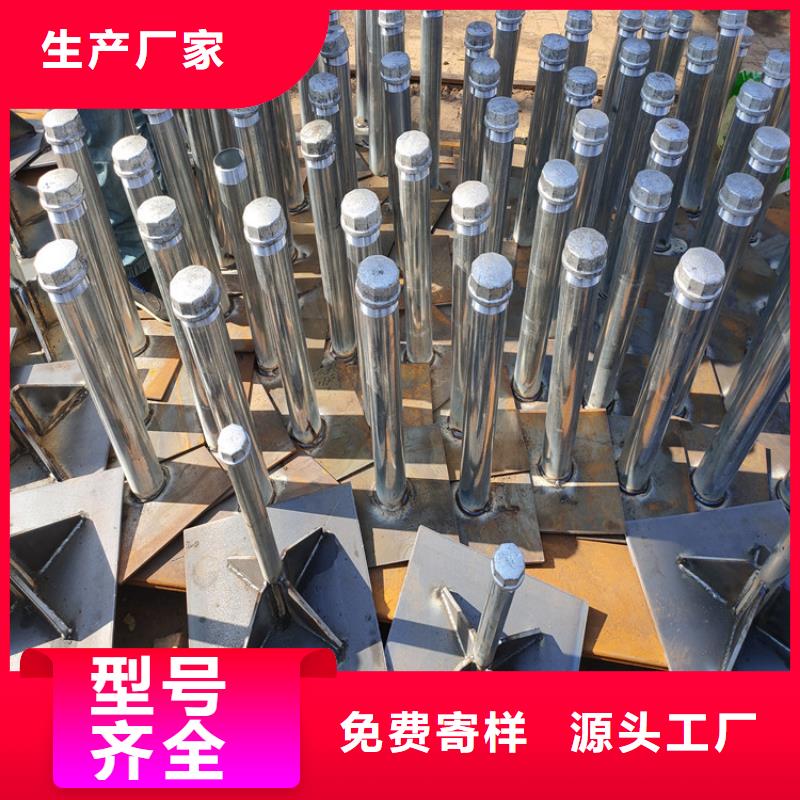

軟土路基沉降板的布置是為了監測和評估路基在施工和運營期間的沉降性能。正確處理和布置沉降板對于確保道路的穩定性和使用壽命至關重要。以下是軟土路基沉降板處理布置的步驟和注意事項： 沉降板的選擇和制作： 選擇適當尺寸和材質的沉降板，通常是由強度較高的材料（如鋼或鋼筋混凝土）制成，以確保其能夠承受地面沉降產生的負荷。 沉降板應具有足夠的剛度，以減少由于板自身變形引起的測量誤差。 沉降板的布置位置： 沿著道路的中線和側線布置沉降板，以監測路基的均勻沉降情況。 在路基的不同深度處設置沉降板，以了解沉降隨深度變化的情況。 在重要的支撐結構（如橋臺、同城涵洞等）附近設置沉降板，以評估這些結構對路基沉降的影響。 沉降板的安裝： 在選定的位置鉆孔，然后將沉降板垂直安裝到孔中，確保板與地基緊密接觸。 使用水準儀和其他測量工具確保沉降板的垂直度和平面位置準確。 沉降板的連接和保護： 沉降板通常與測斜儀或其他傳感器連接，以提供更多的沉降數據。 為了保護沉降板免受外部環境影響（如腐蝕、同城損壞等），可能需要使用保護套管或涂層。 觀測和記錄： 定期使用水準儀或其他測量設備對沉降板進行高程測量，以監測路基的沉降情況。 記錄所有觀測數據，并將其歸檔分析，以便于評估路基的性能和及時發現潛在問題。 數據分析： 通過對沉降數據的分析，可以評估路基的沉降模式和速率，以及是否符合設計要求。 如果發現不均勻沉降或過快沉降，應采取相應的加固措施。 維護和管理： 定期檢查沉降板和測量設備的工作狀態，確保其正常工作。 維護記錄應妥善保存，以便于未來的參考和審計。

（2）沉降觀測樁：樁體選擇Φ20mm不銹鋼棒，頂部磨圓并刻畫十字線，底部焊接彎鉤，待基床表層施工完成后（有堆載預壓地段在基床底層施工完成后）通過測量埋置在監測斷面設計位置，埋置深度0.3m，樁周0.15m用M30水泥砂漿錨?。②放好沉降板后，回填一定厚度的墊層，再套上保護套管，保護套管略低于沉降板測桿，上口加蓋封住管口，并在其周圍填筑相應填料套管，測桿頂面略高于套管上口，測桿頂用頂帽封住管口，避免填料落入管內而影響測桿下沉自由度，頂帽高出碾壓面高度不大于50cm，完成沉降板的埋設工作。（4）單點沉降計：單點沉降計是一種埋入式電感調頻類位移傳感器，是變磁阻式傳感器中的一種，由電測位移傳感器、當?shù)販y桿、當?shù)劐^頭、當?shù)劐^板及金屬軟管和塑料波紋管等組成，其中主要部分是是電測位移傳感器，包括密封殼體及殼?。
