離心風機 4 - 72型離心通風機主要用途是為一般工廠及大型建筑物的室內通風換氣或輸送空氣及其它不自燃、不易爆、不揮發、對人體無害、對鋼材無腐蝕性之氣體；B4-72型離心通風機可排送易燃、易揮發性氣體；F4-72型離心通風機主要用于輸送腐蝕性氣體。但4-72、B4-72、F4-72離心通風機輸送的氣體均不得含粘性物質，所含塵土及硬質顆粒物不大于150mg/m3，氣體溫度不得超80℃。 B4-72型風機的性能與選用件及地基尺寸與4-72型一致，可按其樣本選擇。該風機結構基本與4-72型相同，№2.8A~6A采用B35型帶法蘭盤與底腳的電動機，№6~12C、D電動機選用表中與Y系列相對應的YB系列，安裝型式為B3。 F4-72型離心通風機采用不銹鋼、玻璃鋼或其他耐腐蝕材料制造，其性能和地基尺寸與4-72型離心通風機相同。 4 -72型離心通風機在我國是使用早的風機，然而也是使用普遍的風機，從高層建筑到地下鐵道，從鍋爐鼓風到廠房換氣，從北部邊疆到南海之濱，從西部高原到東部邊垂，4-72型風機隨處可見。 型 式 從電機一端正視，凡葉輪按順時針方向旋轉者均稱“右旋風機”，以“右”表示，反之則均稱之為“左旋風機”，以“左”表示。 風機的出風口位置以機殼的出風口角度表示，4-72型風機№2.8～6在出廠時均做成一種型式，使用單位根據要求再安裝成所需要的位置，訂貨時無須注明。其中：№2.8出風口位置調整范圍是0°～225°，間隔是45°；№3.2～6出風口調整范圍是0°～225°，間隔是22.5°；№8～12出風口調整范圍是0°～225°間隔是45°；№16、20出風口角度制成固定的三種0°、90°、180°，不能調整，訂貨時需注明。 風機的傳動方式有A、B、C、D四種：4-72型風機中，№2.8～5采用A式傳動，№6既有A式傳動又有C式傳動，№8～12采用C、D式兩種傳動方式，№16～20采用B式傳動。 如上述機號、傳動方式、出口角度不能適應您生產之需，我廠有能力為您改造或設計，直至您滿意為止。 結 構 4 -72型離心通風機№2.8A～6A主要由葉輪、機殼、進風口、電機等部分組成，№6C和№8～20除具有上述結構外，還有傳動部分。 葉 輪 — 由10個后傾機翼型葉片、曲線型輪蓋和平板后盤組成，用鋼板（B4-72用鑄鋁合金）制造，經動靜平衡校正和超速運轉實驗，效率高，運轉平穩可靠，空氣性能良好。 機 殼 — 做成兩種不同型式，其中：№2.8～12機殼做成整體，不能拆開?！?6～20機殼制成三開式，除按水平分為兩半外，上半部沿中心線垂直分為兩半，用螺栓連接，以便安裝、維修時放入或取出葉輪。 進風口 — 制成整體結構，裝于風機一側，與軸向平行的截面為曲線形狀，作用是能使氣流順暢進入葉輪，且損失較小。 傳 動 — 由主軸、軸承箱、滾動軸承、皮帶輪或聯軸器組成。 山東臨風科技 孫成利

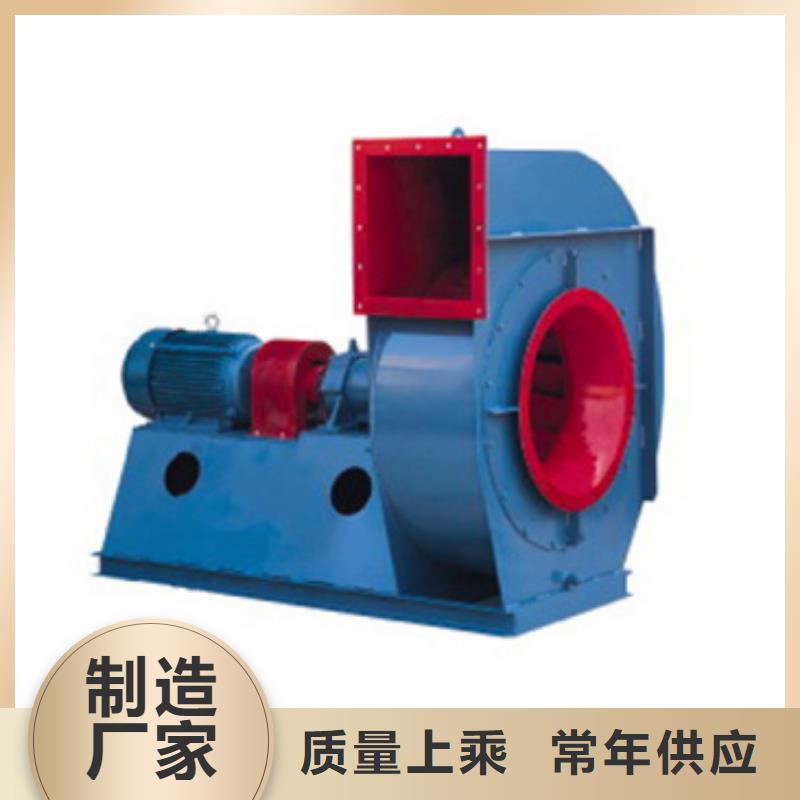

離心風機 Y5-48型鍋爐離心引風機是為燃用各種燃質并配有消煙除塵裝置的1t/h~20t/h工業鍋爐配套設計的，凡進氣條件相當，性能相近者均可選用，但 溫度不得超250℃，在引風機前必須加裝效率不得低于85％的除塵裝置，以降低進入風機的煙氣含塵量，提高風機壽命。 型 式 1. 引風機制成單吸入，機號有№4、5、6.3、8、10、12.5六種。 2. 引風機可制成左旋或右旋兩種。從電機一端正視，如葉輪順時針旋轉則稱右旋風機，以“右”表示，反之，稱左旋風機，以“左”表示。 3. 風機的出口位置以機殼的出風口角度表示，“左”、“右”均可制成0°、45°、 90°、135°、180°、225°六種角度。 結 構 目前工業鍋爐系列較多，燃用煤質優劣懸殊，配用的除塵器阻力不一，所需引風機的風量、風壓差異較大。為了適應上述情況，考慮到風機的經濟性，均采用三角皮帶（C式）傳動，這樣不僅能以一個機號采用不同轉速來滿足同一噸位鍋爐配置各類除塵器的要求，減少了風機系列和機號，而且也便于使用單位根據實際情況，選擇不同轉速，以獲得所需風量和風壓。 本風機由葉輪、機殼、進風口、調節門、傳動組等部分組成： 葉 輪 — 有后傾平板葉片12片，材料為16Mn，焊接于弧錐形輪蓋與平板形 中間，經靜、動平衡校正，運轉平穩，強度高。 機 殼 — 用鋼板焊接成蝸殼形整體?！?以上“左”、“右”轉通用。在蝸板上 還開有清灰門，便于堆積在葉片上和機殼內的積灰，保證葉輪的平衡性和氣動性能。 進風口 — 做成收斂式流線型整體結構，用螺栓固定于機殼入口一側。 調節門 — 調節門為花瓣形，№4~6.3為9片，№8以上為11片，軸向安裝于進風口前，由于采用了外部傳動結構，傳動靈活方便。調節范圍由0°（全開）到90°（全閉）。調節門的搬把位置從進風口方向看在右側。對“右”旋風機，搬把從下往上是由全閉到全開方向；對“左”旋風機，搬把從上往下是由全閉到全開方向。為使調節門各部正常工作，必須很好的潤滑。潤滑脂采用二硫化鉬高溫（260℃）潤滑脂，風機在高溫運轉時仍能保證潤滑作用。 傳動組 — 由主軸、軸承箱、皮帶輪等組成。主軸由優質鋼制成，采用滾動軸承，水冷整體軸承箱，因此，必須加裝輸水管，耗水量隨環境溫度不同而異，一般按0.5~1m3/h考慮。軸承箱裝有溫度計和油位指示器，潤滑油采用30＃機油，加油量按油位標志實施。 性 能 與 選 擇 本樣本只給№10樣機的無因次性能表及曲線，由給出的無因次性能表或曲線計算№10以上的風機有因次性能。 由無因次參數計算有因次參數的公式為： （m3/h） （kW） （kW） 式中： （kW） 山東臨風科技 孫成利
