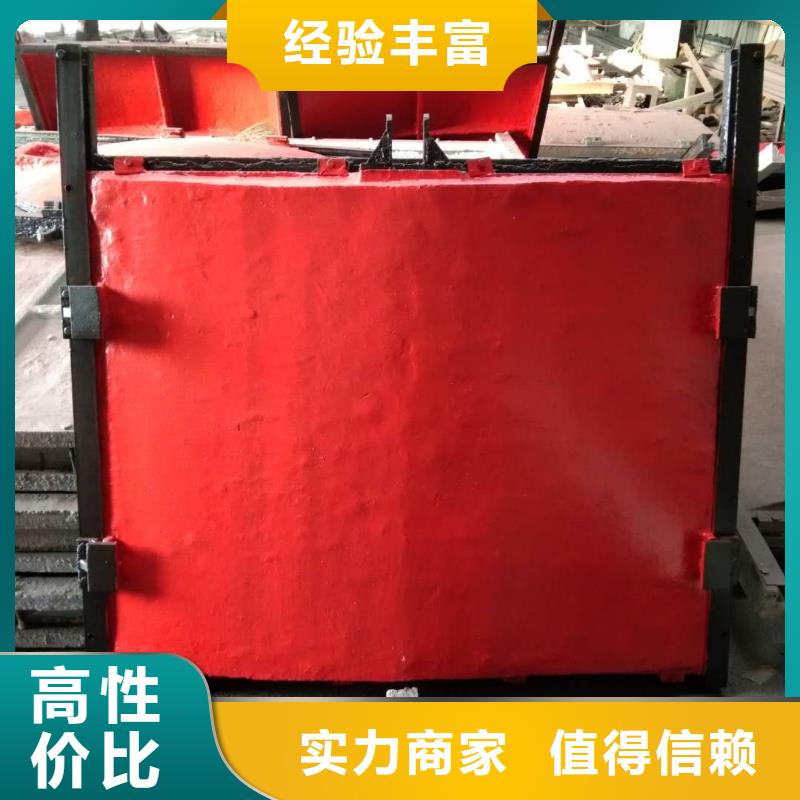

弧形鑄鐵閘門的使用及維護保養 　　1、鑄鐵閘門主要由： 　?。?）門框、（2）門體、（3）導軌（小規格的與門框連在一起，大規格的與門框分體）、（4）傳動螺桿、（5）吊耳、（也可與門體為一體）、（6）密封面、（7）軸導架、（8）啟閉裝置等。 　　2、工作原理： 　　閘門門框與門體安裝在水下部位，導軌則裝在門框上端，保證了門體工作時，沿門框，導軌在一定行程內作上、直方向往復運動。 　　因閘門在水下工作，為操作方便，在水下設置了啟閉裝置，由于閘門標高不相一致，所以傳動螺桿的長短，軸導架的設置與否，視其具體尺寸而定（詳情見本廠產品樣本）。吊耳、吊塊、銷軸主要用于傳動螺桿與門體連接，使門體作上、下往復運動的動力源來于啟閉機。 　　工作時，轉動啟閉機搖把（電動啟閉機，只需撳動控制箱電源開關按鈕）使螺母或螺桿蝸輪作旋轉運動，帶動傳動螺桿工作，使門體相對對門框作上下往復運動，同時，楔緊裝置運用楔塊可緊可松的工作原理，使門體下降至設定極限位置時，門框、門體密封座面能有效地貼合，起到截水之作用。 　　門體向上全部打開時，水則疏通；反之，則為截止。如因工作需要調節水位時，也可半啟半閉，以達到疏通、截止、調節水位之目的。如采用手電兩用啟閉機，用戶可參考本廠發給貴單位的電動裝置說明書調節閘門的開啟及關閉的行程。若采用手動啟閉機，則可根據現場情況進行人工關閉或開啟。

鋼制閘門擋水面板形狀為平面的一類鋼閘門，直升式平面閘門。 　　平面鋼閘門的組成和結構布置: 　　平面鋼閘門是由活動的門葉結構、埋固構件和啟閉機機械三部分組成。門葉結構是用來封閉和開啟孔口的活動擋水結構。由門葉承重結構、行走支撐以及止水和吊具等組成?！÷窆虡?gòu)件包括： 　　(1)主滑道的軌道; 　　(2)側輪和反輪的軌道; 　　(3)門楣，底坎; 　　(4)門槽護角、護面和底濫。 　　支承邊梁是為于閘門兩邊支承在滑塊或滾輪等行走支撐上的豎向梁。主要承受由主梁等水平梁傳來的水壓力產生的彎矩，以及縱向聯結系和吊耳傳來的門重和啟閉力等豎向力產生的拉力或壓力。

安裝閘門時，需要將整個閘門放入預留槽內，調整兩豎向框架下部襯墊上的襯墊(不填充橫梁)，用手動升降和對角拉力穩定兩豎向框架，調整閘門位置，矯直閘門。 支撐和固定螺栓在腳孔中，并支撐模板兩次。階段澆注，二次澆注混凝土?xí)r，應及時、徹底地將流入閘門、閘框、斜鐵、擋板之間的砂漿澆注到閘門內，防止影響閘門開閉后的砂漿凝固。 出廠前澆注鑄鐵閘門，為使閘板與框架緊密結合，減少安裝后的間隙，在閘門上下框架上安裝4-6個緊固裝置。在水泥凝固后啟閘前，在施工過程中應注意取下緊固鐵及加固物，以便啟閉閘門。
