以下是:止水銅片售后完善廠家的產(chǎn)品參數(shù)
| 產(chǎn)品參數(shù) |
|---|
| 產(chǎn)品價(jià)格 | 10/米 |
|---|
| 發(fā)貨期限 | 1 |
|---|
| 供貨總量 | 995 |
|---|
| 運(yùn)費(fèi)說(shuō)明 | 面議 |
|---|
止水銅片售后完善廠家,金鴻耀工程材料有限公司(湖北分公司)為您提供止水銅片售后完善廠家的資訊,聯(lián)系人:程經(jīng)理,電話:15650312333、15650312333,QQ:728882077,發(fā)貨地:羊里街道辦事處。 湖北省 2022年，湖北省實(shí)現(xiàn)地區(qū)生產(chǎn)總值為53734.92億元，其中，產(chǎn)業(yè)增加值4986.72億元，第二產(chǎn)業(yè)增加值21240.61億元，第三產(chǎn)業(yè)增加值27507.59億元。人均地區(qū)生產(chǎn)總值為92059元。
別再錯(cuò)過(guò)任何細(xì)節(jié)！花費(fèi)一分鐘觀看止水銅片售后完善廠家產(chǎn)品視頻，讓您的購(gòu)買(mǎi)決策更加明智。
以下是:止水銅片售后完善廠家的圖文介紹
一般要求止水銅片的厚度不低于1.2mm，但同時(shí)我們也都知道，止水銅片的具體厚度，需要根據(jù)具體應(yīng)用于哪些項(xiàng)目決定。現(xiàn)目前，止水銅片已經(jīng)被廣泛的應(yīng)用于橋梁、水電站、止水大壩、水庫(kù)等，而止水銅片均設(shè)置在混凝土施工縫中間，以起到防水、堵水、防滲的效果。雖然一般規(guī)定其厚度不能低于1.2mm，但我們是要保證建筑體在應(yīng)用過(guò)程中的壓力在其可承受范圍內(nèi)。我們也不難得出，水庫(kù)等蓄水型建筑對(duì)止水銅片的厚度要求較高，因其承受了比較大的水壓。比如，在水庫(kù)的建設(shè)中，止水大壩所要承受的壓力就非常大。這由其蓄水的性質(zhì)決定，同時(shí)，還會(huì)承受水流所帶來(lái)的沖力，因此更加增強(qiáng)了對(duì)建筑體的要求。那么具體的止水銅片厚度，需要計(jì)算清楚建筑體所承受的壓力，然后根據(jù)止水銅片的物理性質(zhì)計(jì)算得出。
我廠管理體系完善， 瀝青木板技術(shù)力量雄厚， 瀝青木板加工設(shè)備齊全， 瀝青木板產(chǎn)品性能具有國(guó)內(nèi)先進(jìn)水平， 瀝青木板產(chǎn)品質(zhì)量居于國(guó)內(nèi)同行業(yè)優(yōu)越地位。優(yōu)良的 瀝青木板產(chǎn)品，完善的售后服務(wù)，使我廠樹(shù)立良好的企業(yè)形象，并得到廣大用戶的一致好評(píng)和信賴。
金鴻耀工程材料有限公司(湖北分公司)服務(wù)宗旨：產(chǎn)品質(zhì)量以優(yōu)爭(zhēng)先，銷(xiāo)售服務(wù)以誠(chéng)為本，合同往來(lái)以信當(dāng)榮。
止水銅片紫銅止水焊接，通常采用搭接焊的方式，止水銅片一般搭接長(zhǎng)度不小于20mm，而焊接采用的焊條對(duì)焊接的工藝會(huì)有一定的影響。采用母材剪條焊接時(shí)，由于同時(shí)紫銅材料，熔點(diǎn)高，止水的厚度都小于2毫米，火焰功率小則紫銅板不熔化，火焰功率大則紫銅板容易被燒穿，極難操作掌握。使用H01-12型焊槍，1毫米厚的銅板用2號(hào)嘴，2毫米的銅板用4號(hào)、5號(hào)嘴。采用中性焰將紫銅板接縫處加熱至表面熔化，似汗珠出現(xiàn)時(shí)，加入焊條同時(shí)熔化，逐步前移，由于焊接過(guò)程中銅板容易被氧化，形成氧化亞銅對(duì)焊縫產(chǎn)生危害，所以要不斷的用焊條粘上硼砂加入焊縫中。 采用黃銅焊條焊接時(shí)，由于黃銅焊條熔點(diǎn)較低，母材不需熔化，屬于硬釬焊，所以操作簡(jiǎn)單點(diǎn)，將銅止水加熱至亮紅色，900℃-1000℃時(shí)，加入黃銅焊條，使熔化的黃銅焊條，將上下紫銅止水的邊沿粘接牢固，焊接完成后，將焊縫加熱后用冷水急冷，可以提高焊接接頭的塑性和韌性，通常叫水韌處理。 將止水跟前的鋼筋安裝一根，用鉛絲將止水頂部固定于鋼筋上，以防止被風(fēng)吹倒。焊接完成后，待焊縫冷卻下來(lái)，用毛刷將紫銅止水帶的單面刷上煤油，檢查是否有滲漏現(xiàn)象，如有滲漏現(xiàn)象則馬上補(bǔ)焊。 但是前者是傳統(tǒng)焊法，是 性接頭，不可分開(kāi)，而后者屬于釬焊，用火焰燒烤則可將母材分開(kāi)，預(yù)埋進(jìn)大壩之后，他的抗拉次數(shù)肯定不及前者，即折疊次數(shù)肯定小于前者。另鋼筋窄間隙焊方面，鋼筋搭接焊規(guī)定焊縫長(zhǎng)度為10倍d，即10倍于鋼筋的直徑，而鋼筋窄間隙焊縫卻只有1倍于鋼筋直徑，又采用同樣的焊接材料，同樣的焊接設(shè)備，沒(méi)有給焊縫添加任何合金元素，因此在做強(qiáng)度試驗(yàn)時(shí)沒(méi)鋼筋接頭被從焊縫處拉斷，雖然強(qiáng)度達(dá)到要求，但還是從焊縫處拉斷。實(shí)驗(yàn)室的師傅說(shuō)：焊縫不合格的，從試驗(yàn)角度分析，應(yīng)該是母材拉斷而焊縫不斷才認(rèn)為合格。本人認(rèn)為那不可能，因?yàn)殇摻钫g隙焊是兩根鋼筋端部的焊接，焊接時(shí)采用小電流則鋼筋端部熔合不好，采用大電流施焊，焊縫始終處于過(guò)熱狀態(tài)，合金元素?zé)龘p嚴(yán)重，所以焊縫金屬機(jī)械性能肯定低于母材。

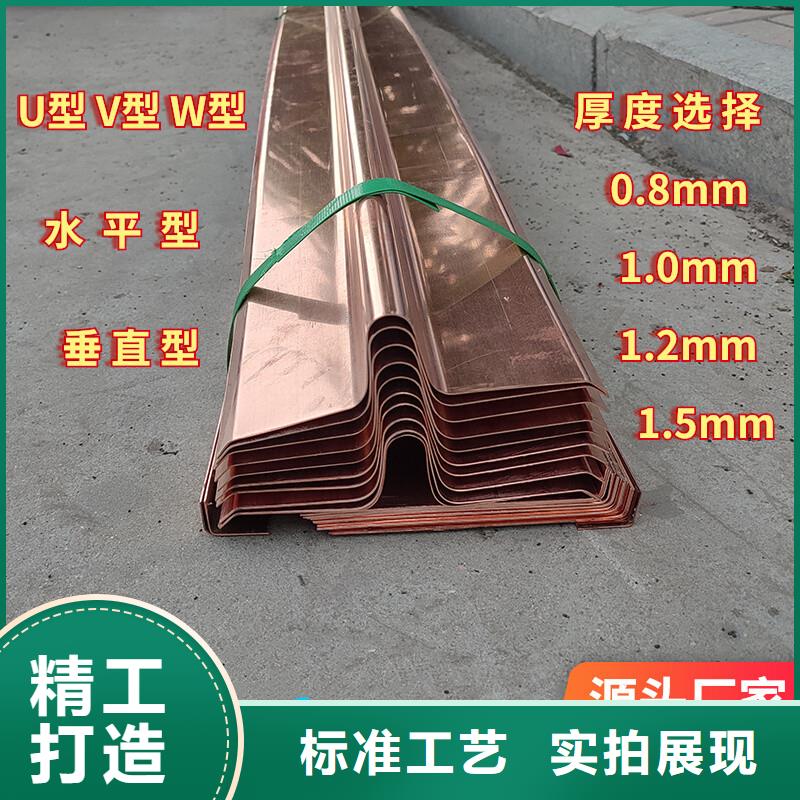

止水銅片接頭成型方法及止水銅片的質(zhì)量控制止水銅片接頭形狀分為：止水銅片T型、W型、V型、十字型、Y型、弧型止水銅片、L型、H型、F型,異型等。制作方法一 焊接成型：先壓制一定長(zhǎng)度的定型止水，再根據(jù)異型接頭形狀進(jìn)行裁割，拼接成所需要的異型接頭形狀，然后焊接成型。這種制作方法雖然能夠達(dá)到設(shè)計(jì)要求，但制作工藝復(fù)雜，費(fèi)時(shí)費(fèi)料，外觀質(zhì)眾差。制作方法二整體沖壓成型：沖壓機(jī)沖壓成型或千斤頂擠壓成型。目前在施工中比較傳統(tǒng)的止水銅片成型多采用沖壓機(jī)沖壓成型。 止水銅片成型裝置具有結(jié)構(gòu)緊湊、可靠、生產(chǎn)效率高、產(chǎn)品質(zhì)量好等優(yōu)點(diǎn)。在施工過(guò)程中止水銅片的質(zhì)量控制程序?qū)γ颗~止水帶材料進(jìn)行試驗(yàn)→外觀檢查驗(yàn)收→加工驗(yàn)收→止水帶連接質(zhì)量檢驗(yàn)→安裝→混凝土澆筑過(guò)程中看護(hù)維護(hù)→混凝土澆筑完后外路部分的保護(hù)質(zhì)量?；炷羻卧獋}(cāng)號(hào)中的止水銅片接頭連接質(zhì)量要求質(zhì)檢人員每倉(cāng)必須進(jìn)行密封性檢查驗(yàn)收，監(jiān)理工程師可適時(shí)進(jìn)行抽查密封性檢驗(yàn)。止水銅片的加固定位裝置，必須由監(jiān)理工程師檢查認(rèn)可后，方可進(jìn)入下一道施工工序。混凝土澆筑過(guò)程中，為避免大骨料在止水帶部位集聚，混凝土卸料點(diǎn)須離止水帶１．０ｍ以上。如有骨料集聚，人工及時(shí)進(jìn)行分散，并仔細(xì)加強(qiáng)振搗，確保止水帶結(jié)合處混凝土密實(shí)。為防止混凝土骨料集中滾落至止水帶部位和防止因混凝土側(cè)壓力導(dǎo)致止水?dāng)D壓移位，須合理安排布料和振搗程序，應(yīng)在靠有止水帶的一側(cè)先布料和平倉(cāng)振搗混凝土。同時(shí)，在靠止水帶部位的混凝土平整高度應(yīng)稍高，以避讓在止水帶處混凝土的泌水集中，并對(duì)止水帶處的泌水須及時(shí)進(jìn)行排除。根據(jù)大壩接縫設(shè)置止水銅片的主要意義是止水在水壓力、接縫位移、外界環(huán)境的作用下，確保接縫不滲（漏）水。為此，止水銅片的型式和材料質(zhì)量是止水發(fā)揮作用的重要保證。 止水銅片表面應(yīng)光滑平整并有光澤，應(yīng)加強(qiáng)對(duì)其外觀凹痕、明疤等缺陷的檢查，其表面的銹污、油漬等雜物均應(yīng)干凈。如有砂眼、釘孔應(yīng)進(jìn)行補(bǔ)焊；如有撕裂，應(yīng)采用與翼緣等寬的母體材料進(jìn)行雙面搭接焊，搭接片長(zhǎng)度不小于１００ｍｍ，且四周接觸面均須滿焊。
選購(gòu)止水銅片售后完善廠家來(lái)湖北省找金鴻耀工程材料有限公司(湖北分公司)，我們是廠家直銷(xiāo),產(chǎn)品型號(hào)齊全,確保您購(gòu)買(mǎi)的每一件產(chǎn)品都符合高標(biāo)準(zhǔn)的質(zhì)量要求，選擇我們就是選擇品質(zhì)與服務(wù)的雙重保障。聯(lián)系人:程經(jīng)理-15650312333,{QQ:728882077},地址:[羊里街道辦事處]。
